Wat is een DC/DC-converter en hoe werkt deze in de moderne elektronica?

A dc/dc-converter verandert de ene gelijkstroomspanning naar de andere. Deze stroomomvormer gebruik je in veel moderne apparaten. Elektrische voertuigen gebruiken dc/dc-converters om het vermogen te beheren. Hernieuwbare energiesystemen maken ook gebruik van deze technologie. Deze converters helpen de stroom veilig en efficiënt te houden. Meer mensen willen nu converters. De wereldwijde verkoop van EV’s steeg van 10 miljoen in 2022 naar 14 miljoen in 2023. Hernieuwbare energie bereikte eind 2023 3.870 gigawatt. Wanneer je een omvormer kiest, denk er dan over na hoe deze werkt. Je zou moeten weten waarom het ertoe doet. Zoek naar functies die bij uw behoeften passen.

Basisprincipes van DC/DC-converters

Wat is een DC/DC-converter

Tegenwoordig vind je in veel elektronica een dc/dc-omzetter. Dit apparaat verandert de gelijkstroom van de ene spanning naar de andere. Experts zeggen dat een DC/DC-omzetter een circuit is dat de gelijkstroomspanning aanpast voor speciale behoeften. Je gebruikt het in kleine gadgets en grote systemen zoals elektrische voertuigen. Het is zijn taak om één spanning te nemen en een constante output te geven die bij uw apparaat past.

Bij elektrische voertuigen is de dc/dc-omzetter erg belangrijk. Het helpt de stroom van de grote batterij naar kleinere systemen, zoals verlichting en schermen, te verplaatsen. Landworld Technology is een topbedrijf op dit gebied. Hun producten, zoals boordladers en batterijbeheersystemen, werken met veel elektrische voertuigen. U krijgt van hen betrouwbare en slimme techniek, zodat uw auto goed en veilig werkt.

Sleutelfuncties

Een dc/dc-omzetter doet meer dan alleen de spanning veranderen. Je hebt het nodig om de uitgangsspanning stabiel te houden, zelfs als de ingang verandert. Hiermee beschermt u belangrijke onderdelen van uw apparaten. In auto's zorgt de spanningsregelaar in de omvormer ervoor dat alles veilig blijft en goed blijft werken.

Je krijgt ook een goede machtsdeling. De omvormer zorgt ervoor dat elk onderdeel de juiste spanning krijgt. Dit is van belang als uw batterij bijna leeg is. De spanningsregelaar stopt plotselinge veranderingen die uw elektronica kunnen beschadigen.

Tip: Kies een dc/dc-converter met een hoog rendement en een goede spanningsregeling. Hierdoor gaan uw apparaten langer mee en werken ze beter.

Hier is een tabel die laat zien hoe DC/DC-converters elektrische voertuigen meer helpen dan oude spanningsmethoden:

Functie	Traditionele spanningsregeling	DC/DC-omzetter
Stroomdistributie	Heeft moeite met veel ladingen	Kan veel ladingen goed verwerken
Spanningsafwijkingen	± 5%	± 1%
Efficiëntie	Niet vermeld	93% bij wisselende belastingen
Schaalbaarheid	Niet flexibel	Modulair ontwerp voor meer toepassingen

U ziet dat dc/dc-converters efficiënter zijn, de spanning beter regelen en op verschillende manieren gemakkelijker te gebruiken zijn. De modulaire producten van Landworld maken het eenvoudig om ze in veel elektrische voertuigtypen te gebruiken. Hun producten zijn van hoge kwaliteit, dus u kunt ze op moeilijke plaatsen vertrouwen.

Hoe DC-naar-DC-converter werkt

Bedrijfsprincipes

Een dc-naar-dc-omzetter verandert de ene gelijkstroomspanning naar de andere. Het maakt gebruik van speciale elektronische trucs om dit werk te doen. Je ziet deze converters in veel moderne apparaten. Ze helpen elk onderdeel de juiste uitgangsspanning te krijgen. De omzetter begint met het nemen van de ingangsspanning. Het maakt gebruik van een schakelgedeelte, zoals een MOSFET of BJT, om de stroom zeer snel aan en uit te zetten. Hierdoor ontstaat een patroon dat een pulsbreedtemodulatie (PWM) -golfvorm wordt genoemd.

De omvormer slaat energie voor een korte tijd op. Vervolgens laat het de energie op een gecontroleerde manier ontsnappen. Inductoren en condensatoren helpen bij deze energieopslag. Het schakelgedeelte bepaalt hoeveel energie er van input naar output gaat. De spanningsregelaar binnenin houdt de uitgangsspanning stabiel. Het werkt zelfs als de ingangsspanning of belasting verandert.

Hier zijn enkele belangrijke ideeën over hoe een dc-dc-converter werkt:

• De converter gebruikt schakelaars zoals MOSFET's of BJT's om de stroom te regelen.

• Door het schakelen ontstaan ​​herhalende spanningspatronen, vaak vierkante of rechthoekige golven.

• De converter kan de ingangsspanning verhogen, verlagen of zelfs omdraaien.

• Het rendement ligt doorgaans tussen 70% en 95% vanwege de geschakelde werking.

• De converter maakt gebruik van schakelen om de opslag en vrijgave van energie af te handelen.

• Inductoren en condensatoren vormen circuits die de energiestroom helpen regelen.

• Zacht schakelen, zoals nulspanningsschakeling (ZVS) en nulstroomschakeling (ZCS), helpt vermogensverlies en elektromagnetische interferentie te verminderen.

• Magnetisch ontwerp, vooral de inductor, is belangrijk voor goede prestaties.




U kunt zien hoe verschillende dc-dc-converters met energie omgaan:

• Buck-converters verlagen de ingangsspanning. Ze laden een spoel en een condensator op als de schakelaar is ingeschakeld. Ze geven stroom aan de belasting als de schakelaar uit staat.

• Boostconverters verhogen de ingangsspanning. Ze slaan energie op in de inductor als de schakelaar is ingeschakeld. Ze sturen energie naar de belasting als de schakelaar uit staat.

• Buck-boost-converters kunnen de spanning verhogen of verlagen. Het hangt ervan af hoe je de schakelaar bedient.

Opmerking: De spanningsregelaar in elk type omvormer houdt de uitgangsspanning stabiel. Dit beschermt uw apparaten en zorgt ervoor dat ze goed werken.

Hoofdcomponenten

In elke vindt u een aantal belangrijke onderdelen dc-dc-converter . Elk onderdeel heeft een speciale taak om de omvormer goed te laten werken en de juiste uitgangsspanning te geven.

Onderdeel	Rol
Schakelelement	Schakelt de stroom snel in en uit om de spanning te veranderen.
Inductor	Slaat energie op als een magnetisch veld en strijkt veranderingen in de uitgangsspanning glad.
Condensator	Filtert spanningsrimpels weg en houdt de uitgangsspanning stabiel.
Diode	Laat de stroom in één richting stromen en stopt tegenstroom die het systeem zou kunnen beschadigen.
Controle-IC	Houdt het schakelelement in de gaten, houdt de uitgangsspanning op peil en voegt veiligheidsvoorzieningen toe.

U moet de juiste waarden voor deze onderdelen kiezen om de beste resultaten uit uw dc-dc-converter te krijgen . Je ziet bijvoorbeeld vaak inductoren met waarden rond de 2,8 microhenries (μH). Zorg ervoor dat de inductor meer stroom kan verwerken dan uw systeem nodig heeft, meestal minimaal 10 ampère. Gebruik condensatoren met voldoende capaciteit en een lage ESR om spanningsoverschrijding en rimpel laag te houden. Kies diodes met een voorwaartse spanningsval van ongeveer 0,7 volt voor siliciumtypes of 0,3 volt voor Schottky-types. Controleer altijd of de spannings- en stroomwaarden van de diode overeenkomen met uw uitgangsspanning en belasting.

Tip: Als u een dc-dc-converter kiest , kijk dan naar de beoordelingen van elk onderdeel. De juiste keuzes helpen uw spanningsregelaar de uitgangsspanning stabiel te houden en uw systeem veilig te houden.

Soorten DC/DC-omzetters

Moderne elektronica maakt gebruik van verschillende dc-dc-converters. Elk type helpt de spanning aan te passen aan uw behoeften. Je ziet deze omvormers in auto's, zonnepanelen en gadgets. Hier is een tabel met de belangrijkste typen en wat ze doen:

Type	Beschrijving
Buck dc-dc-converter	Verlaagt de spanning bij het schakelen voor een goed rendement.
Boost dc-dc-omzetter	Verhoogt de spanning hoger, handig als u meer nodig heeft dan uw bron.
Buck-Boost-converter	Kan de spanning verhogen of verlagen, dus zeer flexibel.
Geïsoleerde converter	Gebruikt een transformator om input en output gescheiden te houden voor de veiligheid.
Bidirectionele converter	Laat kracht beide kanten op bewegen, helpt bij energieoverdracht en herstel.

Buck-converter

Een buck dc-dc converter maakt de spanning lager en veiliger. Je gebruikt het in apparaten die minder spanning nodig hebben dan de batterij geeft. U vindt bijvoorbeeld buck-converters in elektronica, zonne-energiesystemen en batterijapparaten. Deze omvormer schakelt de stroom snel aan en uit. Het maakt de uitvoer glad met een spoel en een condensator. U krijgt minder warmte en een beter rendement dan oude manieren.

Buck-converters voorkomen oververhitting en houden de spanning stabiel. Ze zijn belangrijk in elektrische auto's. Je hebt ze nodig om lampen, schermen en bedieningselementen van stroom te voorzien via een hoogspanningsbatterij.

Boost-converter

Een boost dc-dc converter zorgt ervoor dat de spanning hoger wordt. Je gebruikt hem wanneer je apparaat meer spanning nodig heeft dan de batterij geeft. LED-drivers en sommige sensoren hebben bijvoorbeeld een hogere spanning nodig. De boost-converter slaat energie op in een inductor. Er komt energie vrij bij een hogere spanning. U krijgt een stabiele, hogere output voor uw behoeften.

Boost-converters worden gebruikt in draagbare apparaten en zonne-energiesystemen. Ze helpen u om voor elk onderdeel de juiste spanning te krijgen.

Buck-Boost-converter

Een buck-boost-omzetter kan de spanning verhogen of verlagen. Het is zeer flexibel. Je gebruikt het als de ingangsspanning veel verandert. Sommige elektrische auto's en zonnesystemen gebruiken bijvoorbeeld buck-boost-converters om de zaken goed te laten werken.

1. U krijgt een goede efficiëntie met kleine onderdelen.

2. U kunt zowel hoge als lage spanningsbehoeften aan.

3. Je bespaart ruimte en gewicht in je ontwerp.




Geïsoleerde converter

Een geïsoleerde converter gebruikt een transformator om input en output gescheiden te houden. Dit houdt u veilig, vooral in hoogspanningssystemen. Je vindt geïsoleerde omvormers in medische apparaten, militaire uitrusting en zware machines. Bij elektrische auto’s beschermt isolatie je tegen schokken en voldoet het aan de veiligheidsregels.

Functie/toepassing	Geïsoleerde converter	Niet-geïsoleerde converter
Veiligheidsnaleving	Voldoet aan de hoogspanningsveiligheidsnormen	Kan veiligheidsrisico's met zich meebrengen
Aarding	Ingangs- en uitgangsgronden zijn gescheiden	Aandelen grond
Isolatiemechanisme	Gebruikt transformator voor scheiding	Geen transformator
Toepassingen	Medisch, militair, elektrische voertuigen	Elektronica, kostengevoelige toepassingen

Bidirectionele converter

Een bidirectionele converter laat de stroom beide kanten op gaan. Je gebruikt het in elektrische auto's voor zaken als voertuig-naar-net, voertuig-naar-huis en voertuig-naar-gebouw. Uw auto kan tijdens storingen stroom terugsturen naar het elektriciteitsnet of naar het huis. Bidirectionele omvormers helpen ook bij het terugwinnen van energie, zoals remenergie bij elektrische voertuigen.

• Vehicle-to-Grid (V2G): Uw auto helpt het elektriciteitsnet.

• Vehicle-to-Home (V2H): Uw auto voorziet uw huis van stroom tijdens stroomuitval.

• Vehicle-to-Building (V2B): Uw auto helpt gebouwen in noodsituaties.

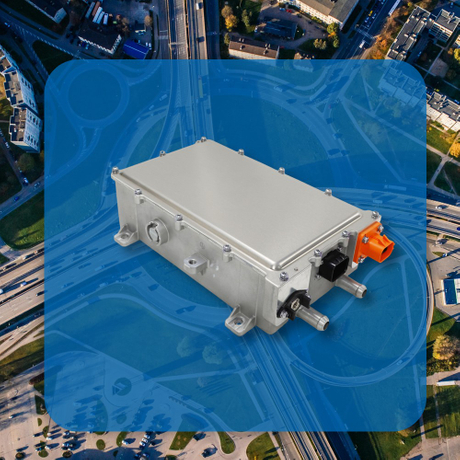

Bij Landworld hebben we modulaire en geïntegreerde dc-dc-omvormers voor elektrische auto's. Onze converters ondersteunen hoog vermogen, veiligheid en flexibele ontwerpen. U kunt kleine modules of systemen kiezen die opladen en stroomconversie combineren. Wij richten ons op efficiëntie, betrouwbaarheid en het voldoen aan veiligheidsnormen.

DC-DC-convertertoepassingen

Elektrische voertuigen

DC/DC-converters worden gebruikt in elektrische voertuigen. Ze verplaatsen de stroom van de hoofdbatterij naar kleinere systemen. Je krijgt een constante spanning voor lampen en schermen. Landworld Technology maakt stroomomvormers voor veel automodellen. Hun buck- en boost-converters zorgen ervoor dat batterijen langer meegaan. Ze helpen auto's ook verder te rijden.

Sollicitatie	Impact op voertuigprestaties
Energiebeheer voor systemen	Geeft stabiel vermogen en betere efficiëntie
Hulpsystemen aandrijven	Stopt het leeglopen van de batterij en zorgt ervoor dat alles werkt
Het reguleren van energieopslag	Maakt de werking soepeler en beheert de energie beter
Het optimaliseren van het energieverbruik	Zorgt ervoor dat de batterij langer meegaat en verbetert het rijgedrag

DC-naar-DC-converters zorgen ervoor dat uw auto veilig blijft en goed blijft werken. De modulaire omvormers van Landworld passen op alle soorten voertuigen. U krijgt een constante spanning voor elk onderdeel.

Consumentenelektronica

DC/DC-converters zijn te vinden in telefoons, laptops en tablets. Ze veranderen de batterijspanning voor elk onderdeel. Hierdoor gaan de batterijen langer mee. Apparaten werken ook beter. Buck-converters verlagen de spanning voor gevoelige onderdelen. Boost-converters verhogen de spanning voor schermen en processors.

• DC/DC-converters stemmen de accuspanning af op elk onderdeel.

• Apparaten gebruiken minder stroom en batterijen gaan langer mee.

• Kleine converters maken apparaten lichter en kleiner.

• Nieuwe technologie maakt elektronica krachtiger en compacter.

U krijgt een constante spanning op elk apparaat. Makers gebruiken deze converters om betere producten te bouwen.

Hernieuwbare energie

DC/DC-converters worden gebruikt in zonne-energiesystemen. Ze regelen de spanning van zonnepanelen en batterijen. Je krijgt meer kracht en constante energie. De converter maakt gebruik van MPPT om de energieopwekking te verbeteren.

• DC/DC-converters regelen de elektriciteit tussen panelen, batterijen en het elektriciteitsnet.

• Voor elk gebruik veranderen ze de gelijkstroom naar de juiste spanning.

• Spanningsregeling stopt vermogensverlies en houdt de zaken efficiënt.

• U kunt de spanning van apparaten of batterijen verhogen of verlagen.

• Deze converters zorgen ervoor dat zonnepanelen zelfs in de schaduw kunnen werken.

• U krijgt sterke systemen die stand houden op moeilijke plaatsen.

Je hebt te maken met veranderende energie- en netproblemen. DC/DC-converters helpen door de spanning stabiel te houden en het vermogen te verbeteren.

Een DC/DC-converter kiezen

Door de juiste DC/DC-converter te kiezen, kunt u ervoor zorgen dat uw project goed werkt en veilig blijft. U moet over een paar belangrijke dingen nadenken voordat u een beslissing neemt.

Efficiëntie

Efficiëntie laat zien hoeveel stroom de omvormer bespaart. Als het rendement hoog is, wordt er minder warmte geproduceerd en gaat er minder energie verloren. Apparaten op batterijen hebben converters nodig met een efficiëntie van meer dan 96%. Hierdoor gaat uw systeem langer mee en heeft het minder koeling nodig. Zelfs kleine onderdelen, zoals de inductor, kunnen de efficiëntie ervan veranderen. Een boost dc-dc-converter met een goed rendement zorgt ervoor dat uw batterij langer meegaat. Ook ben je minder geld kwijt aan energie.

Tip: Een spanningsregelaar met hoog rendement houdt uw apparaat koel en zorgt ervoor dat het langer meegaat.

Spannings- en stroomwaarden

U moet de ingangs- en uitgangsspanning van de converter afstemmen op uw apparaat. Controleer altijd de specificaties van de spanningsregelaar, zodat er niets beschadigd raakt. Hier is een tabel met enkele veel voorkomende spanningswaarden:

Spanningswaarden	Huidige beoordelingen
60 V	N.v.t
48 V	N.v.t
24 V	N.v.t
5 V	N.v.t
3,3 V	N.v.t

Kies een stroomomvormer met een vermogen dat voldoende is voor uw behoeften. Kies voor de veiligheid omvormers met functies zoals overstroom en thermische uitschakeling. Een boost dc-dc converter of buck dc-dc converter met goede spanningsregeling houdt uw apparaten veilig en stabiel.

Grootte en betrouwbaarheid

De convertergrootte is belangrijk, vooral voor kleine apparaten. Een kleine converter past gemakkelijker in uw ontwerp. Betrouwbaarheid is ook belangrijk. Je wilt een spanningsregelaar die ook onder zware omstandigheden goed werkt. De omvormers van Landworld voldoen aan strenge normen zoals IATF 16949 en ISO 26262. Hieruit blijkt dat de omvormers veilig en betrouwbaar zijn voor auto's en fabrieken.

Let op: Let altijd op certificeringen en kwaliteitsnormen bij het kiezen van een spanningsregelaar. Dit zorgt ervoor dat uw apparaat veilig blijft en lange tijd goed blijft werken.
