المشاهدات: 0 المؤلف: محرر الموقع وقت النشر: 18-05-2026 المنشأ: موقع
يواجه مصنعو المعدات الأصلية للسيارات وموردو المستوى الأول معركة مستمرة. ويجب عليهم الموازنة بين سرعة الشحن ووزن السيارة والقيود الصارمة على التكلفة الأولية. غالبًا ما يكافح المهندسون الذين يقومون بتقييم بنيات الشحن الحديثة للعثور على المكان المناسب لمنصات المركبات الكهربائية ذات المساحة المحدودة. إن العثور على حل شحن موثوق به أمر مهم للغاية. تعمل المكونات كبيرة الحجم على زيادة تكاليف فاتورة المواد وإهدار مساحة التغليف القيمة. نريد حل هذا الاختناق الهندسي.
توفر هذه المقالة تقييمًا شفافًا يركز على الهندسة لوحدات الشحن المدمجة. سوف تتعلم عن التطورات الحديثة في الطوبولوجيا. نحن نغطي حقائق التكامل 2 في 1 ومعايير الامتثال الأساسية. سنحدد أيضًا معايير واضحة لمساعدتك في وضع قائمة مختصرة للمورد المناسب لمشروعك. دعونا نستكشف لماذا قد يكون حل الطاقة ذو الحجم المناسب هو الخيار الأكثر استراتيجية. يمكنه تحسين النظام الكهربائي التالي الخاص بك دون كسر الميزانية أو تعقيد خط التجميع.
الملاءمة الإستراتيجية: يعد OBC بقدرة 3.3 كيلووات هو خط الأساس الأمثل لمركبات الركاب الكهربائية ذات الميزانية المحدودة، والمركبات التجارية الكهربائية الخفيفة، والأساطيل المحلية حيث يكون الشحن طوال الليل كافيًا.
المعايير الفنية: تحقق الطرازات عالية المستوى كفاءة بنسبة ≥93-95% باستخدام طبولوجيا الرنين المتقدمة PFC+LLC ومواد ذات فجوة نطاق واسعة (WBG).
عائد الاستثمار المتكامل: يؤدي الانتقال إلى التصميمات المعيارية 2 في 1 (OBC + DC/DC) إلى تقليل وزن السيارة وبصمة التصنيع وانبعاثات الكربون بشكل كبير.
ضرورة الامتثال: يتطلب الاختيار على مستوى المؤسسة تصنيفات ISO26262 ASIL B التي يمكن التحقق منها، ودعم تشخيص UDS، وبيانات MTBF (متوسط الوقت بين حالات الفشل) الصريحة.

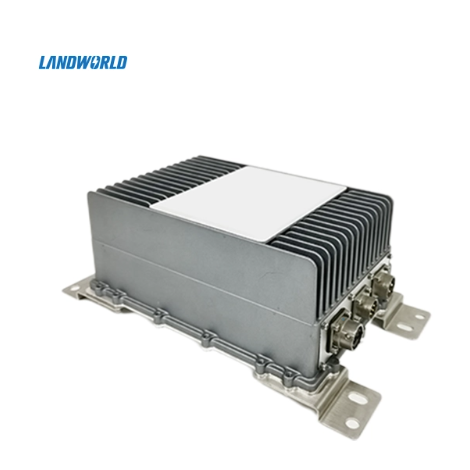

العديد من المتخصصين في الصناعة لديهم فكرة خاطئة. إنهم يعتقدون أن قوة الشحن الأعلى تؤدي دائمًا إلى نتائج أفضل. يجب علينا أن نتحدى هذه الرواية. غالبًا ما يؤدي اختيار نظام بقدرة 11 كيلو وات أو 22 كيلو وات إلى تناقص العوائد الهامشية. تضيف هذه الوحدات عالية الطاقة وزنًا كبيرًا وتكلفة الأجهزة. بالنسبة لحزم البطاريات التي تقل طاقتها عن 50 كيلووات في الساعة، أو المركبات التي تقطع مسافات يومية أقل، فإن أجهزة الشحن الضخمة غير مستغلة بشكل كافٍ. أ 3.3 كيلو واط OBC يتعامل بشكل مثالي مع التجديد الليلي لهذه الملفات الشخصية. فهو يستعيد سعة البطارية الكاملة ضمن نافذة انتظار قياسية من 10 إلى 12 ساعة. يمكنك تجنب الإفراط في هندسة مجموعة نقل الحركة.
تتطلب قطاعات التنقل المختلفة توصيل طاقة مخصصًا. يمكنك تصنيف التطبيقات المثالية للشاحن المدمج إلى مستويات تنقل متميزة.
قطاع التنقل |
نوع المركبة |
الأولوية الهندسية الأساسية |
|---|---|---|
سيارات الركاب |
سيارة الركاب الكهربائية (سيارات السيدان، PHEV) |
كفاءة التكلفة والحفاظ على مساحة صندوق السيارة. |
تجاري / صناعي |
مركبة تجارية كهربائية و |
حلقات تشغيلية يمكن التنبؤ بها ولوجستيات محلية. |
التنقل الجزئي |
منصات كهربائية 2 وات/ 3 وات |
نسب قوية للوزن إلى القوة وأبعاد مدمجة. |
بالنسبة لسيارات الركاب ذات المستوى المبتدئ ومركبات الركاب الحضرية، تظل مساحة صندوق الأمتعة ذات أهمية قصوى. يعمل الشاحن المدمج على تحرير التصميم الهندسي المهم للمقصورة. وفي الوقت نفسه، عادة ما تتوقف مركبة البناء على الطرق الوعرة طوال الليل في معسكر القاعدة. لا يتطلب شحن تيار متردد فائق السرعة. بالنسبة لإعدادات التنقل الصغيرة، كثيرًا ما يقوم المهندسون بتنفيذ OBC مبرد بمروحة بقدرة 3.3 كيلو وات لمنصات 2 وات/3 وات. تعمل هذه الوحدة المحددة على موازنة قدرة الشحن المطلوبة مع قيود الحمولة القصوى.
يؤدي تحديد الشاحن ذو الحجم المناسب إلى خفض تكاليف فاتورة المواد (BOM) المقدمة بشكل مباشر. أنت تنفق أقل على غلاف الشاحن وخطوط التبريد وإلكترونيات الطاقة. بالإضافة إلى ذلك، يحمي هذا النهج أصول البطارية الأساسية. يؤدي الضغط على معدلات C المنخفضة والمتحكم فيها أثناء الشحن اليومي بالتيار المتردد إلى توليد حرارة أقل. يظل الإجهاد الحراري هو السبب الرئيسي لتدهور البطارية المبكر. من خلال توحيد روتين الشحن الليلي منخفض القوة، فإنك تحافظ بطبيعتك على كيمياء الخلايا طوال عمر السيارة.
لقد تطورت أجهزة الشحن الحديثة بشكل ملحوظ من التصميمات القديمة أحادية المرحلة. تستخدم الأجهزة عالية المستوى الآن بنية ثنائية المرحلة. تتناول المرحلة الأولى التحكم في تصحيح معامل القدرة (PFC). تستخدم المرحلة الثانية محول العزل التنحي الرنيني LLC. يسمح أسلوب الانقسام هذا للمهندسين بإزالة المكثفات الإلكتروليتية ذات الجهد العالي من الدوائر. تؤدي إزالة هذه المكونات المعرضة للتدهور إلى إطالة العمر الإجمالي للأجهزة بشكل كبير.
يلعب علم المواد أيضًا دورًا كبيرًا. وصلت مكونات السيليكون القديمة إلى جدران الكفاءة بحوالي 92%. اليوم، تعمل مكونات كربيد السيليكون (SiC) ونيتريد الغاليوم (GaN) على تغيير المشهد. تتعامل المواد ذات فجوة الحزمة العريضة (WBG) مع ترددات التحويل الأعلى مع الحد الأدنى من فقدان الحرارة. إنهم يدفعون بشكل روتيني كفاءات التحويل إلى ما يزيد عن 95٪. كما أنها تحقق كثافة طاقة أعلى بكثير، مما يقلل بشكل فعال من البصمة المادية للشاحن.
يحدد تبديد الحرارة موثوقية الشاحن. يمكنك الاختيار بشكل عام بين التبريد السائل وتبريد الهواء. يوفر التبريد السائل تعبئة كثيفة ودرجات حرارة مستقرة. إنه يعمل بشكل جميل لسيارة ركاب قياسية مجهزة بحلقة تبريد موجودة. ومع ذلك، فإن إضافة السباكة يزيد من تعقيد التجميع.
تقدم نماذج الحمل الحراري المبردة بالهواء أو الطبيعية قيمة مختلفة. يوفر التبريد بالمروحة إدارة حرارية نشطة دون وجود خطوط تبريد فوضوية. وهذا هو بالضبط السبب وراء بقاء وحدة التبريد بمروحة بقدرة 3.3 كيلو وات لا غنى عنها لتطبيقات 2 وات/3 وات. تفتقر المركبات ذات العجلتين والثلاث عجلات تمامًا إلى المساحة المخصصة للحلقات السائلة المعقدة. يحقق التبريد بالمروحة التوازن المثالي بين البساطة وخفة الوزن والرفض الفعال للحرارة.
يجب على المهندسين أن يطالبوا بخطوط أساسية كهربائية صارمة قبل الموافقة على الوحدة النمطية. تتميز الوحدات عالية الجودة باستقرار استثنائي تحت الحمل. يجب أن تتوقع التوقعات الأساسية التالية عند تقييم أوراق مواصفات النموذج الأولي:
دقة تنظيم الجهد: يجب أن تظل ≥1% لضمان امتصاص ثابت لكيمياء البطارية.
معاملات التموج: يجب أن تظل ≥1% لمنع التقلبات الدقيقة من إتلاف نظام إدارة المباني.
استهلاك الطاقة في وضع الاستعداد: يجب أن يكون أقل من 5 وات لمنع استنزاف البطارية الطفيلية أثناء فترات الانتظار الطويلة.
المساحة المادية داخل منصة EV تكلف المال. الجمع بين الوحدات المستقلة يوفر المساحة ووقت التجميع. يمكنك دمج الشاحن الرئيسي مع محول تيار مستمر/تيار مستمر ذو جهد منخفض . يدمج الاقتران الشائع وحدة تيار متردد/تيار مستمر بقدرة 3.3 كيلو وات مع محول بقدرة 1 كيلو وات أو 2 كيلو وات مصمم للنظام المساعد بجهد 14 فولت.
يوفر هذا التقارب 2 في 1 نتائج تصنيع استثنائية. أولاً، فهو يقلل من تعقيد تسخير الجهد العالي. يمكنك التخلص من الموصلات والكابلات الزائدة عن الحاجة. ثانيًا، فهو يقلل بشكل كبير من البصمة الإجمالية. تزن الآن العديد من الوحدات المتميزة 2 في 1 أقل من 4 كجم. وأخيرًا، يعني عدد أقل من الاتصالات أخطاء أقل في خط التجميع. تعمل عملية التثبيت المبسطة على تقليل معدلات أخطاء التصنيع بشكل مباشر.
لا يمكن للشاحن أن يعمل كوحدة طاقة غبية في مركبة حديثة محددة بالبرمجيات. يجب أن تكون بمثابة عقدة ذكية.
يمكن التكامل الحافلة
يتصل الشاحن بشكل مستمر مع نظام إدارة البطارية (BMS) عبر شبكة CAN Bus. يقرأ درجات الحرارة المحيطة في الوقت الحقيقي ومستويات جهد الخلية. واستنادًا إلى هذه البيانات، تقوم الوحدة بضبط ملفات تعريف التيار الثابت (CC) والجهد الثابت (CV) ديناميكيًا. تمنع هذه المصافحة الديناميكية الشحن الزائد في الظروف الجوية القاسية.
بروتوكول UDS وأوتوسار
تعمل القدرات التشخيصية على فصل الإلكترونيات الاستهلاكية عن الأجهزة المخصصة للسيارات. يعد دعم خدمات التشخيص الموحدة (UDS) أمرًا غير قابل للتفاوض بالنسبة لبنيات Tier-1 الحديثة. يسمح UDS لفنيي الخدمة بعزل الأخطاء بسرعة باستخدام الرموز القياسية. علاوة على ذلك، يضمن التوافق مع Autosar (هندسة النظام المفتوح للسيارات) دمج الشاحن بسلاسة في شبكة وحدة التحكم في السيارة الأوسع. فهو يسمح بالتحديثات عبر الأثير (OTA)، مما يحافظ على تحديث البرنامج الثابت لفترة طويلة بعد مغادرة السيارة للمصنع.
يمكن أن تسبب الأعطال الكهربائية داخل نظام الجهد العالي أضرارًا كارثية. يجب أن يشتمل الشاحن المخصص للمؤسسات على آلية حماية إلزامية مكونة من 12 طبقة. إذا كنت تقوم بمراجعة أحد الموردين، فتحقق من قطع الأجهزة المحددة هذه:
إدخال الجهد الزائد/الناقص: يمنع طفرات الشبكة من الوصول إلى المحول الداخلي.
قطع التيار الزائد للإخراج: يجب أن يتميز بحد تسامح صارم +1% لإيقاف تلف زيادة البطارية على الفور.
صمام القطبية العكسية: جهاز أمان فعلي ينفجر فورًا إذا تم توصيل التوصيلات بالخلف.
الحماية من خطأ التأريض: يعزل الهيكل عن تيارات التسرب الخطيرة.
CAN Communication Timeout: يقوم تلقائيًا بإيقاف توصيل الطاقة إذا انخفضت إشارة BMS لأكثر من بضعة أجزاء من الثانية.
تعمل المركبات في بيئات وحشية. يجب أن تتحمل الأجهزة الإلكترونية الداخلية الماء والغبار والاهتزاز المستمر. حماية الدخول هي دفاعك الأول. يعتبر تصنيف IP67 بمثابة الحد الأدنى المطلق لسيارات الركاب القياسية. إذا كنت تقوم ببناء معدات بحرية أو مركبة بناء مكشوفة، فقد تحتاج إلى IP6K9K لتحمل الغسيل عالي الضغط.
التسامح مع الاهتزاز أمر بالغ الأهمية بنفس القدر. قم دائمًا بالرجوع إلى معايير السيارات المعمول بها. يجب أن تنجو الوحدة من اختبار متعدد المحاور، عادةً عند 25-500 هرتز و30 م/ث⊃2؛. تملي حدود التخفيض الحراري أيضًا سهولة الاستخدام في العالم الحقيقي. يجب أن تضمن الوحدة التشغيل الآمن من -40 درجة مئوية إلى +85 درجة مئوية. يجب أن يؤدي إلى تشغيل تسلسل تلقائي لخفض الطاقة إذا تجاوزت درجات الحرارة الداخلية 90 درجة مئوية.
تهدد الأعطال الكهربائية النظامية سلامة الركاب. إن الامتثال للسلامة الوظيفية ISO26262 يخفف من هذه المخاطر. يجب عليك المطالبة بشهادة ASIL B لأي شاحن يدخل مرحلة الإنتاج الضخم. تثبت هذه الشهادة أن المورد يستخدم عمليات صارمة لتطوير البرامج والأجهزة. بالإضافة إلى ذلك، اطلب بيانات MTBF (متوسط الوقت بين حالات الفشل) الصريحة. يجب أن يستهدف شاحن السيارة الموثوق به أكثر من 150,000 ساعة من التشغيل المستمر قبل الفشل الإحصائي.
اختيار المورد يحدد نجاح المشروع. يجب عليك تفضيل الشركاء الذين يلتزمون بالشفافية الهندسية القصوى. هل يخفون التفاصيل الفنية خلف اتفاقية عدم الإفشاء (NDA)؟ إذا كان الأمر كذلك، تابع بحذر. يوفر المورد الواثق تعليمات صريحة ومتطلبات قطر السلك مقدمًا. يجب عليهم أيضًا توفير قاموس شامل لرمز حالة LED. يسمح هذا القاموس للمهندسين الميدانيين بإجراء عزل سريع للأخطاء أثناء إنشاء النموذج الأولي.
قم بتقييم مخاطر الجدول الزمني بعناية. يضيف تخصيص تخطيط لوحة الدوائر المطبوعة (PCB) أو استخدام قوالب الإسكان الجديدة أشهرًا إلى دورة التطوير الخاصة بك. كما أنه يقدم مخاطر التحقق الجديدة. كلما أمكن، قم بإعطاء الأولوية للمنصات الجاهزة متعددة الجهد. توفر الوحدات القياسية التي تدعم نطاقات إدخال واسعة (على سبيل المثال، 90 فولت إلى 264 فولت) توافقًا فوريًا مع الشبكة العالمية دون الحاجة إلى تكرارات هندسية مخصصة.
لا تنتقل أبدًا مباشرةً من ورقة المواصفات إلى الشراء بالجملة. قم بتنفيذ نهج صارم ومرحلي للتحقق من الصحة لحماية ميزانيتك الهندسية.
اختبار المقعد الفردي: قم بتشغيل الوحدة في معمل خاضع للرقابة. التحقق من صحة كفاءة 95% المطالب بها والتحقق من معلمات تموج الجهد.
اختبار الغرفة البيئية: اخبز الوحدة عند درجة حرارة 85 درجة مئوية وقم بتجميدها عند -40 درجة مئوية. راقب منحنيات التخفيض الحراري للتأكد من أن البرنامج يخنق الطاقة بأمان.
تجربة أسطول الدفعات الصغيرة: قم بتركيب 10 إلى 20 وحدة في بغال المركبات الفعلية. مراقبة سجلات حافلة CAN على مدار عدة أسابيع من القيادة والشحن في العالم الحقيقي.
المشتريات المجمعة: قم بإصدار أوامر الشراء الجماعية فقط بعد أن لا تؤدي تجربة الأسطول إلى ظهور أي رموز خطأ UDS حرجة.
يجب على المهندسين التوقف عن عرض شاحن 3.3 كيلو واط كمكون قديم. وهو يمثل خط أساس محسّنًا للغاية وفعالاً من حيث التكلفة لمستويات تنقل محددة. ومن خلال مطابقة مخرجات الطاقة مع سعة البطارية الفعلية وأنماط الاستخدام، يمكنك التخلص من حجم الأجهزة غير الضروري. يمكنك أيضًا تبسيط خطوط التجميع الخاصة بك.
أثناء المضي قدمًا، قم بتعديل استراتيجية الشراء الخاصة بك. قم بتوجيه الفرق الهندسية لديك لتحديد أولويات طبولوجيا النطاق العريض مثل SiC وGaN. اطلب بروتوكولات الاتصال الحديثة، وتحديدًا UDS وCAN، لضمان دمج الشاحن في البنية المحددة بالبرمجيات لديك. أخيرًا، ابحث عن إمكانات التكامل 2 في 1 عند طلب الدفعة التالية من عينات النماذج الأولية. يظل التكامل الذكي هو أوضح طريق لتحقيق أهدافك المتعلقة بالوزن الخفيف وخفض التكلفة.
ج: يتعلق الأمر بتحليل صارم للتكلفة والعائد. بالنسبة للبطاريات التي تقل قدرتها عن 40-50 كيلووات في الساعة والتي يتم ركنها طوال الليل لمدة 10 ساعات أو أكثر، فإن 3.3 كيلووات تغذي العبوة بالكامل. فهو يوفر هذه الشحنة بتكلفة أجهزة أقل بكثير، ووزن أقل، وخفض الحمل الحراري للإدارة مقارنة بوحدة 6.6 كيلو واط.
ج: يعمل التصميم 2 في 1 على تقليل مواد الهيكل ويستخدم ألواح التبريد المشتركة. إنه يزيل تمامًا الموصلات ذات الجهد العالي الزائدة وأحزمة الأسلاك الثقيلة. يؤدي هذا الدمج إلى تقصير وقت خط التجميع ويقلل بشكل كبير من مخاطر أخطاء الاتصال أثناء التصنيع.
ج: تفتقر المركبات ذات العجلتين والثلاث عجلات إلى المساحة المادية وقدرة الحمولة المطلوبة لحلقات التبريد السائلة المعقدة. يوفر التبريد بالمروحة التوازن الأمثل. فهو يوفر الإدارة الحرارية النشطة اللازمة مع الحفاظ على البساطة وخفة الوزن التي تتطلبها منصات التنقل الصغيرة هذه.
ج: UDS (خدمات التشخيص الموحدة) هي بروتوكول سيارات موحد. فهو يسمح لفنيي الخدمة بقراءة رموز الأعطال المحددة بسهولة مباشرة من الشاحن. كما أنه يسهل تحديثات البرامج الثابتة عبر الهواء (OTA). تعمل هذه الإمكانية على تقليل أوقات الإصلاح بموجب الضمان بشكل كبير وتبسيط عملية الصيانة الميدانية.
