Aufrufe: 244 Autor: Site-Editor Veröffentlichungszeit: 23.02.2026 Herkunft: Website
In den letzten Jahren hat der globale Transportsektor einen tiefgreifenden Wandel durchgemacht, der durch immer strengere Umweltvorschriften, steigende Kraftstoffkosten und die dringende Notwendigkeit, den CO2-Ausstoß zu reduzieren, bedingt ist. Während Personenkraftwagen die ersten Anwender von Elektrifizierungstechnologien waren, rücken schwere Nutzfahrzeuge – wie Lastkraftwagen, Busse und spezielle Industriefahrzeuge – nun in den Mittelpunkt der Entwicklung neuer Energien. Aufgrund ihres hohen Energieverbrauchs und ihrer langen Betriebsstunden tragen diese Fahrzeuge überproportional zu den Gesamtemissionen bei, sodass ihre Elektrifizierung für die Erreichung von Nachhaltigkeitszielen besonders wichtig ist.
Neue Energie-Schwerlastfahrzeuge, darunter Batterie-Elektrofahrzeuge (BEVs) und Hybrid-Elektrofahrzeuge (HEVs), stellen im Vergleich zu leichten Nutzfahrzeugen deutlich höhere Anforderungen an die Antriebssysteme. Sie erfordern höhere Leistungsniveaus, eine verbesserte Energieeffizienz, ein robustes Wärmemanagement und eine hohe Systemzuverlässigkeit unter rauen Betriebsbedingungen. Daher reichen herkömmliche Bordstromlösungen, die ursprünglich für Personenkraftwagen entwickelt wurden, oft nicht aus, um die Anforderungen an Leistung, Haltbarkeit und Skalierbarkeit von Schwerlastplattformen zu erfüllen. Dies hat den Bedarf an fortschrittlichen Leistungselektroniktechnologien erhöht, die höhere Nennleistungen unterstützen und gleichzeitig eine kompakte Größe, einen hohen Wirkungsgrad und die Einhaltung von Automobilsicherheitsstandards gewährleisten können.
Vor diesem Hintergrund konzentriert sich diese Studie auf einen 22-kW-On-Board-Charger (OBC), der mit einem 3-kW-DC/DC-Wandlersystem integriert ist und eine leistungsstarke, hochintegrierte Lösung für neue Energie-Schwerlastfahrzeuge darstellt. Der OBC ist für die Umwandlung von externem Wechselstrom in Gleichstrom zum Laden der Hochspannungsbatterie verantwortlich, während der DC/DC-Wandler Hilfssysteme wie Beleuchtung, Steuergeräte und Bordelektronik mit stabiler Niederspannungsleistung versorgt. Die Integration dieser beiden Funktionen in ein einziges System bietet potenzielle Vorteile im Hinblick auf eine geringere Systemkomplexität, ein geringeres Gewicht, eine verbesserte Verpackungseffizienz und eine verbesserte Gesamtenergienutzung.
Das Hauptziel dieser Studie besteht darin, die Eignung des 22 kW OBC + 3 kW DC/DC-Systems für schwere Nutzfahrzeuganwendungen zu bewerten. Dazu gehört die Analyse seiner Leistungsmerkmale, seines Wirkungsgrads, seines thermischen Verhaltens und seiner funktionalen Kompatibilität mit den betrieblichen Anforderungen schwerer Nutzfahrzeuge. Durch die Untersuchung dieses Systems im Kontext realer Anwendungsanforderungen zielt die Studie darauf ab, eine technische Grundlage für seinen Einsatz in Schwerlastfahrzeugen der nächsten Generation mit neuer Energie zu schaffen und die weitere Optimierung von leistungsstarken On-Board-Lade- und Stromumwandlungslösungen zu unterstützen.
Der 22-kW-OBC ist darauf ausgelegt, Wechselstrom aus dem Netz in Gleichstrom umzuwandeln, der zum Laden von Elektrofahrzeugbatterien geeignet ist. In mittelschweren und leichten Fahrzeugen kann ein 22-kW-Ladegerät schnelle Ladezyklen ermöglichen und gleichzeitig eine hohe Leistungsdichte und thermische Stabilität beibehalten. Bei der Integration in schwere Nutzfahrzeuge steht dieses System vor der Herausforderung höherer Batteriekapazitäten, die längere Ladezeiten erfordern können. Die Dreiphasenfähigkeit bestimmter 22-kW-OBC-Varianten ermöglicht eine ausgewogene Stromverteilung über mehrere Phasen, wodurch die Effizienz verbessert und Energieverluste reduziert werden. Darüber hinaus können flüssigkeitsgekühlte Konfigurationen dazu beitragen, die Wärme bei längerem Betrieb zu verwalten, ein kritischer Faktor für schwere Nutzfahrzeuge, die unter Dauer- oder Hochlastbedingungen betrieben werden.

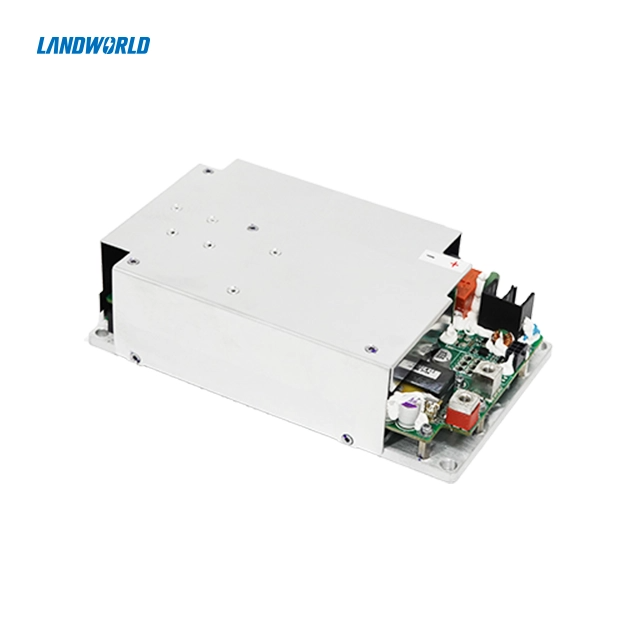

Die 3-kW-DC/DC- Komponente wandelt Hochspannungsbatterie-Gleichstrom in Niederspannungs-Gleichstrom um, der für Hilfssysteme wie Beleuchtung, HVAC und Fahrzeugsteuerungselektronik benötigt wird. Bei schweren Nutzfahrzeugen sind die Zusatzlasten oft erheblich, darunter Pumpen, Kompressoren und Steuerungssysteme. Der hohe Wirkungsgrad des DC/DC-Wandlers sorgt für minimalen Energieverlust und eine stabile Spannungsausgabe, auch unter schwankenden Lastbedingungen. Durch die Bereitstellung einer dedizierten integrierten Stromquelle für Hilfssysteme minimiert das 22-kW-OBC+3-kW-DC/DC- System Störungen beim Batterieladen und sorgt so für die Betriebsstabilität.
Die Kombination aus einem 22-kW-OBC und einem 3-kW-DC/DC- Wandler bietet mehrere Vorteile
| Funktionsvorteil | : |
|---|---|
| Hohe Effizienz | Reduziert den Energieverlust bei der Umwandlung von Wechselstrom in Gleichstrom und Gleichstrom in Gleichstrom und verbessert so die Gesamtreichweite des Fahrzeugs. |
| Kompaktes Design | Ermöglicht die Integration in enge Motorräume oder Batteriefächer ohne große Modifikationen. |
| Bidirektionale Fähigkeit | Unterstützt potenzielle zukünftige V2G-Anwendungen (Vehicle-to-Grid). |
| Integrierte Hilfsunterstützung | Der DC/DC-Wandler versorgt Hilfssysteme mit Strom, ohne die Ladung der Hauptbatterie zu beeinträchtigen. |
Diese Merkmale machen das System für mittelschwere Elektrofahrzeuge und möglicherweise für bestimmte Schwerlastanwendungen mit moderatem Energiebedarf attraktiv.
Das 22-kW-OBC+3-kW-DC/DC- System zeigt klare Betriebsvorteile für Fahrzeuge, insbesondere wenn es darum geht, Ladegeschwindigkeit, Effizienz und Platzbeschränkungen in Einklang zu bringen. Zu seinen Hauptvorteilen gehören ein hocheffizientes , Schnellladen sowie ein kompaktes und leichtes Design , die für die Maximierung der Flottenverfügbarkeit von entscheidender Bedeutung sind.
Hohe Effizienz: Das System minimiert den Energieverlust sowohl auf der OBC- als auch auf der DC/DC-Stufe und sorgt so dafür, dass mehr Energie aus dem Netz direkt in nutzbare Batterieleistung umgewandelt wird. Diese Effizienz ist besonders wichtig bei schweren Nutzfahrzeugen, bei denen die Betriebskosten und der Energieverbrauch aufgrund größerer Batteriekapazitäten höher sind. Eine flüssigkeitsgekühlte Konfiguration , mit hoher Leistungsdichte sorgt außerdem dafür, dass die Leistung auch unter hoher Last stabil bleibt.
Schnelleres Laden: Während 22 kW im Vergleich zu Hochleistungsladegeräten, die in kommerziellen EV-Depots verwendet werden, moderat sind, bieten sie dennoch deutlich kürzere Ladezeiten für Hilfs- und Hauptbatteriesysteme im Vergleich zu OBCs mit niedrigerer Leistung. Dies ist besonders relevant für Flotten, die während der Betriebszyklen mehrere kurze Aufladungen erfordern.
Kompakt und leicht: Einer der Vorteile des 22-kW-OBC+3-kW-DC/DC- Systems ist seine geringe Stellfläche. In schweren Nutzfahrzeugen ist oft der Platz für zusätzliche elektronische Systeme begrenzt, und ein kompaktes integriertes Ladegerät und ein Wandler reduzieren den Bedarf an umfangreichen Nachrüstungen.
Skalierbarkeit: Der 3-kW-DC/DC-Wandler sorgt dafür, dass Hilfssysteme – von der Steuerelektronik bis zur HVAC – eine stabile Stromversorgung erhalten, und sein modularer Aufbau ermöglicht die Anpassung an verschiedene Fahrzeuggrößen und -konfigurationen.
Trotz der Vorteile schränken mehrere Herausforderungen die direkte Anwendung des ein 22-kW-OBC+3-kW-DC/DC- System in Hochleistungs-Elektrofahrzeugen:
Leistungsanforderungen: Schwerlastfahrzeuge benötigen typischerweise Ladekapazitäten von mehr als 50 kW, um große Batteriepakete innerhalb der Betriebsfenster effektiv aufzuladen. Das 22-kW-OBC kann die Ausfallzeit verlängern und die Flotteneffizienz beeinträchtigen.
Wärmemanagement: Längerer Betrieb bei hoher Leistung erzeugt Wärme, die sorgfältig verwaltet werden muss. Selbst bei flüssigkeitsgekühlten Systemen können die thermischen Anforderungen von Schwerlastfahrzeugen die Konstruktionsgrenzen überschreiten.
Haltbarkeit und Zuverlässigkeit: Schwerlastfahrzeuge werden in rauen Umgebungen und über längere Zeiträume hinweg eingesetzt. Komponenten müssen Vibrationen, Staub, Feuchtigkeit und wiederholten thermischen Zyklen standhalten, ohne sich zu verschlechtern.
Kompatibilität der Infrastruktur: Bestehende Depotladegeräte und Netzanschlüsse unterstützen möglicherweise nicht den gleichzeitigen Betrieb mehrerer Fahrzeuge oder höhere Spannungseingänge, die für Hochleistungsladungen erforderlich sind. Flottenbetreiber benötigen möglicherweise Infrastruktur-Upgrades, um diese Systeme effizient unterzubringen.
Bei Hochleistungs-Elektrofahrzeugen hängt die Betriebseffizienz eng von der Kapazität des Ladesystems ab. Tabelle 1 zeigt die typischen Ladezeiten für unterschiedliche Nennleistungen des Bordladegeräts:
| Ladegerätleistung | Batteriekapazität | Ca. 80 % Ladezeit |
|---|---|---|
| 22 kW | 200 kWh | ~7 Stunden |
| 50 kW | 200 kWh | ~3 Stunden |
| 100 kW | 400 kWh | ~3,5 Stunden |
Wie aus der Tabelle hervorgeht, ist ein 22-kW-OBC für mittelgroße Batterien geeignet, erfüllt jedoch möglicherweise nicht die Betriebsanforderungen für Fahrzeuge mit größerem Energiespeicher, bei denen OBCs mit höherer Leistung (50–100 kW) die Ausfallzeiten erheblich reduzieren würden. Das hocheffiziente Design des 22-kW-Systems bietet zwar immer noch einen betrieblichen Nutzen, schränkt jedoch seinen Einsatz in kontinuierlichen Hochleistungszyklen ein.
Hochleistungs-Elektrofahrzeuge verfügen häufig über komplexe Antriebsstränge, mehrere Hilfssysteme und Hochspannungsnetze mit mehr als 600 V. Das 22-kW-OBC+3-kW-DC/DC -System kann in diese Architekturen integriert werden, erfordert jedoch möglicherweise zusätzliche Wandler oder parallele OBC-Module, um den Leistungsbedarf zu decken.
Eine zuverlässige Integration erfordert eine nahtlose Kommunikation mit Fahrzeugmanagementsystemen (VMS). Das integrierte OBC+DC/DC unterstützt die Überwachung von Spannung, Strom und Temperatur und gewährleistet so einen hocheffizienten Betrieb ohne Überlastung der Hilfssysteme oder der Traktionsbatterie.
Bei schweren Hilfslasten kann es zu erheblichen Schwankungen kommen Ein 3-kW-DC/DC-Wandler muss variable Ströme bewältigen und gleichzeitig eine stabile Ausgangsspannung aufrechterhalten. In der Praxis stellt die Skalierung oder der Einsatz flüssigkeitsgekühlter, hocheffizienter Varianten sicher, dass Hilfssysteme auch bei Spitzenlasten betriebsbereit bleiben.
Die Nachfrage nach hocheffizienten und leistungsstarken Ladelösungen für schwere Elektrofahrzeuge wächst mit der zunehmenden Flottenelektrifizierung. Multi-OBC- und DC/DC-Konfigurationen könnten ein schnelleres Laden, eine verbesserte Betriebsflexibilität und eine nachhaltige Energienutzung ermöglichen. Das 22-kW-OBC+3-kW-DC/DC -System kann durch Parallelintegration oder modulare Designs weiterentwickelt werden, um größere Kapazitätsanforderungen zu erfüllen. Neue bidirektionale , flüssigkeitsgekühlte Varianten mit hoher Leistungsdichte dürften die Anwendbarkeit für Nutzfahrzeuge, Busse und Industriefahrzeuge verbessern.
Das System weist mehrere bemerkenswerte Vorteile auf, darunter hohe Effizienz, Schnellladefähigkeit und ein kompaktes Gesamtdesign. Ein hoher Wirkungsgrad trägt dazu bei, Energieverluste während des Betriebs zu reduzieren, wodurch die Gesamtsystemleistung verbessert und die Betriebskosten gesenkt werden. Die Schnellladefunktion verkürzt die Ladezeit deutlich, erhöht den Benutzerkomfort und erhöht die Fahrzeugverfügbarkeit. Darüber hinaus ermöglicht das kompakte Design eine einfachere Integration in verschiedene Fahrzeugplattformen, optimiert die Raumnutzung und unterstützt ein flexibles Systemlayout.
Trotz dieser Vorteile steht das System bei der Anwendung in schweren Nutzfahrzeugen immer noch vor großen Herausforderungen. Ein Hauptproblem ist die begrenzte Leistungsabgabe, die möglicherweise nicht ausreicht, um den hohen Energiebedarf von Hochleistungsanwendungen zu decken. Das Wärmemanagement ist ein weiterer wichtiger Aspekt, da höhere Leistungsstufen erhebliche Wärme erzeugen, die sich negativ auf die Zuverlässigkeit, Effizienz und Lebensdauer des Systems auswirken kann, wenn sie nicht ordnungsgemäß gesteuert wird. Darüber hinaus bleibt die Kompatibilität mit bestehenden Architekturen und Infrastrukturen für schwere Nutzfahrzeuge eine Herausforderung, die möglicherweise die Komplexität und Kosten der Implementierung erhöht.
Mit fortschreitenden technologischen Fortschritten können diese Herausforderungen schrittweise angegangen werden, wodurch das System zunehmend für schwere Nutzfahrzeuge geeignet wird. Verbesserungen in der Leistungselektronik, Energiespeichertechnologien und fortschrittlichen Kühllösungen sollen die Leistungsfähigkeit und thermische Leistung verbessern. Darüber hinaus könnte eine weitere Standardisierung und Systemoptimierung die Kompatibilität mit Schwerlastfahrzeugplattformen verbessern. Zukünftige Entwicklungen könnten daher dazu führen, dass dieses System zu einer praktischen und wettbewerbsfähigen Lösung für Schwerlasttransportanwendungen wird.
F1: Ladegeschwindigkeit für schwere Nutzfahrzeuge.
Aktuelle 22-kW-OBC- Systeme reichen für große Batteriekapazitäten möglicherweise nicht aus und erfordern längere Ladezeiten, die den Flottenbetrieb beeinträchtigen könnten.
F2: Hauptherausforderungen Zu den
Haupthindernissen gehören Leistungsbeschränkungen, Wärmemanagement, Langzeitbeständigkeit und Infrastrukturkompatibilität mit dreiphasiger Wechselstromversorgung.
F3: Skalierbarkeit für Nutzfahrzeuge
Zukünftige integrierte, hocheffiziente DC/DC- und OBC-Module könnten Zusatzlasten und schnelleres Laden unterstützen und so eine Skalierbarkeit über verschiedene Plattformen für Schwerlast-Elektrofahrzeuge hinweg ermöglichen.
