Die Entwicklung von Elektrofahrzeugen (EVs) hat die Automobilindustrie erheblich verändert und zu einem Anstieg der Nachfrage nach effizienten und zuverlässigen Ladelösungen geführt. Im Mittelpunkt dieser Entwicklung steht das On-Board-Ladegerät, eine entscheidende Komponente, die es Elektrofahrzeugen ermöglicht, ihre Batterien über externe Stromquellen aufzuladen. Das Verständnis der Funktionalität und Bedeutung von Bordladegeräten ist für jeden, der sich für die Zukunft des Transportwesens und nachhaltige Energielösungen interessiert, von entscheidender Bedeutung. Dieser Artikel befasst sich mit den Feinheiten von Bordladegeräten und untersucht deren Komponenten, Funktionsprinzipien und die Auswirkungen, die sie auf die Leistung von Elektrofahrzeugen haben. Entdecken Sie, wie Fortschritte in Bordladegeräte prägen die Zukunft der Elektromobilität.

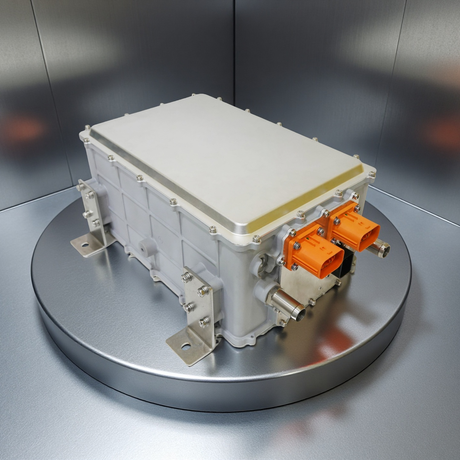

Ein On-Board-Ladegerät (OBC) ist ein integriertes Gerät in einem Elektrofahrzeug, das Wechselstrom (AC) aus dem externen Stromnetz in Gleichstrom (DC) umwandelt, der zum Laden des Batteriepakets des Fahrzeugs erforderlich ist. Im Gegensatz zu externen Ladestationen, die Gleichstrom direkt liefern, ermöglichen Bordladegeräte Elektrofahrzeugen die Nutzung allgemein verfügbarer Wechselstromquellen, was den Besitzern von Elektrofahrzeugen Flexibilität und Komfort bietet. Das OBC verwaltet den Stromfluss zur Batterie und gewährleistet so eine optimale Ladeeffizienz bei gleichzeitiger Wahrung der Sicherheit und Langlebigkeit des Batteriesystems.
Die Funktionalität eines Bordladegeräts beruht auf dem Zusammenspiel mehrerer Schlüsselkomponenten:
Die PFC-Schaltung stellt sicher, dass das Ladegerät Strom auf eine Weise bezieht, die die tatsächliche Leistung der Wechselstromquelle maximiert, wodurch die Effizienz verbessert und harmonische Verzerrungen reduziert werden. Durch die Ausrichtung der Spannungs- und Stromphasen minimiert der PFC den Energieverlust und stellt die Einhaltung internationaler Stromqualitätsstandards sicher.
Der AC/DC-Wandler wandelt den AC-Eingang in einen DC-Ausgang um, der zum Laden der Batterie geeignet ist. Diese Umwandlung ist von entscheidender Bedeutung, da die Batteriesysteme in Elektrofahrzeugen mit Gleichstrom betrieben werden. Der Wandler nutzt Gleichrichtungs- und Filterprozesse, um eine stabile Gleichspannung an das Batteriemanagementsystem zu liefern.
Die Steuereinheit überwacht und regelt den Ladevorgang und kommuniziert mit dem Batteriemanagementsystem (BMS) des Fahrzeugs, um Spannung und Stromstärke anzupassen. Es stellt sicher, dass der Ladevorgang innerhalb der sicheren Betriebsgrenzen der Batterie erfolgt und verhindert so Überladung und Überhitzung.
Sicherheit steht beim Laden von Elektrofahrzeugen an erster Stelle. Bordladegeräte sind mit verschiedenen Schutzmechanismen ausgestattet, darunter Überspannungsschutz, Wärmemanagement und Fehlererkennungssystemen. Diese Funktionen schützen sowohl das Fahrzeug als auch den Benutzer vor möglichen elektrischen Gefahren.
Der Betrieb eines Bordladegeräts beinhaltet einen systematischen Prozess der Energieumwandlung und -regelung:
1. **Anschluss an eine Stromquelle**: Das Elektrofahrzeug ist an eine externe Wechselstromquelle angeschlossen, bei der es sich um eine Haushaltssteckdose oder eine kommerzielle Ladestation handeln kann.
2. **Leistungsfaktorkorrektur**: Die PFC-Schaltung passt den Eingangsstrom an, um den Wirkungsgrad zu verbessern und elektrisches Rauschen zu reduzieren.
3. **AC/DC-Umwandlung**: Der korrigierte AC-Eingang wird in für die Batterie geeigneten Gleichstrom umgewandelt.
4. **Spannungs- und Stromregelung**: Die Steuereinheit kommuniziert mit dem BMS, um die entsprechende Spannung und den richtigen Strom zu liefern und die Laderate basierend auf dem Ladezustand und der Temperatur der Batterie zu optimieren.
5. **Überwachung und Schutz**: Während des Ladevorgangs überwacht das OBC kontinuierlich auf etwaige Anomalien wie Spannungsspitzen oder Überhitzung und ergreift bei Bedarf Korrekturmaßnahmen.
Bordladegeräte unterscheiden sich je nach Leistung und technischem Design:
Einphasige Ladegeräte werden üblicherweise in Wohngebieten verwendet und haben niedrigere Nennleistungen, typischerweise im Bereich von 3,3 kW bis 7,2 kW. Sie eignen sich zum Laden über Nacht, wenn längere Ladezeiten akzeptabel sind.
Dreiphasige Ladegeräte bieten höhere Leistungen von 11 kW bis 22 kW und ermöglichen so schnellere Ladezeiten. Sie kommen häufiger in gewerblichen und industriellen Umgebungen vor, in denen Dreiphasenstrom verfügbar ist.
Intelligente Bordladegeräte verfügen über erweiterte Funktionen wie Konnektivität, Fernüberwachung und Integration in Energiemanagementsysteme. Diese Ladegeräte können den Ladevorgang basierend auf Netzbedingungen, Stromtarifen und Benutzerpräferenzen optimieren, wodurch die Effizienz gesteigert und die Kosten gesenkt werden.
Bordladegeräte bieten mehrere Vorteile, die für die Akzeptanz und den Komfort von Elektrofahrzeugen entscheidend sind:
Mit einem integrierten Ladegerät können Besitzer von Elektrofahrzeugen ihre Fahrzeuge überall aufladen, wo Zugang zu einer Wechselstromsteckdose besteht, wodurch die Abhängigkeit von speziellen Gleichstrom-Schnellladestationen entfällt. Diese Flexibilität ist besonders bei Fernreisen und in Gebieten mit begrenzter Ladeinfrastruktur von Vorteil.
On-Board-Ladegeräte reduzieren den Bedarf an teuren externen Ladegeräten. Durch die Nutzung der vorhandenen elektrischen Infrastruktur minimieren sie die Zusatzkosten sowohl für Verbraucher als auch für Ladedienstleister.
Die Integration des Ladegeräts in das BMS des Fahrzeugs ermöglicht eine präzise Steuerung des Ladevorgangs. Diese Synergie verbessert die Batteriegesundheit, verlängert die Lebensdauer und sorgt für optimale Leistung.
Trotz ihrer Vorteile stellen Bordladegeräte bestimmte Herausforderungen dar, denen sich Hersteller und Anwender stellen müssen:
Integrierte Ladegeräte erhöhen das Gesamtgewicht und den Platzbedarf des Fahrzeugs. Hersteller sind bestrebt, kompakte und leichte Ladegeräte zu entwickeln, um deren Auswirkungen auf die Fahrzeugeffizienz und den Innenraum zu minimieren.
Bei Ladevorgängen entsteht Wärme und ein effektives Wärmemanagement ist entscheidend für die Aufrechterhaltung der Leistung und Sicherheit des Ladegeräts. Oft sind fortschrittliche Kühlsysteme erforderlich, was das Design des Ladegeräts komplexer macht.
Durch die Integration intelligenter Funktionen und höherer Nennleistungen können die Kosten für Bordladegeräte steigen. Das Gleichgewicht zwischen Funktionalität und Erschwinglichkeit ist ein zentrales Anliegen der Hersteller, die Elektrofahrzeuge einem breiteren Markt zugänglich machen möchten.
Während die Elektrofahrzeugbranche weiter wächst, entwickelt sich die On-Board-Ladetechnologie rasant weiter:
Die Nachfrage nach schnellerem Laden treibt die Entwicklung von Bordladegeräten mit höherer Leistungskapazität voran. Innovationen in der Halbleitertechnologie, wie die Verwendung von Siliziumkarbid (SiC)-Geräten, ermöglichen effizientere und kompaktere Ladegeräte, die höhere Leistungsniveaus bewältigen können.
Bidirektionale On-Board-Ladegeräte ermöglichen Vehicle-to-Grid- (V2G) und Vehicle-to-Home-Anwendungen (V2H), sodass das Elektrofahrzeug bei Bedarfsspitzen oder Ausfällen Strom zurück ins Netz oder nach Hause liefern kann. Diese Funktionalität verwandelt Elektrofahrzeuge in Energiespeichereinheiten und trägt so zur Netzstabilität und zum Energiemanagement bei.
Entdecken Sie fortschrittliche Lösungen für bidirektionales Laden mit den neuesten Entwicklungen Bordladegerät für EV- Systeme.
Hersteller setzen auf integrierte Leistungselektronikeinheiten, die das Bordladegerät mit anderen Komponenten wie dem DC/DC-Wandler kombinieren. Diese Integration reduziert Größe, Gewicht und Kosten und verbessert gleichzeitig die Gesamtsystemeffizienz.
Künftige Bordladegeräte werden zunehmend mit intelligenten Netzen kommunizieren, um Ladepläne zu optimieren, an Demand-Response-Programmen teilzunehmen und von variablen Strompreisen zu profitieren. Verbesserte Konnektivität und Intelligenz sind der Schlüssel zu dieser Entwicklung.
Bordladegeräte sind ein wesentlicher Bestandteil von Elektrofahrzeugen und stellen die wesentliche Schnittstelle zwischen dem Stromnetz und dem Batteriesystem des Fahrzeugs dar. Sie bieten Flexibilität, Komfort und kostengünstige Lösungen für den Ladebedarf von Elektrofahrzeugen. Mit fortschreitender Technologie werden Bordladegeräte immer leistungsfähiger, effizienter und intelligenter und spielen eine wichtige Rolle bei der breiteren Verbreitung von Elektrofahrzeugen. Sowohl für Hersteller als auch für Verbraucher ist es von entscheidender Bedeutung, über Entwicklungen in der Bordladetechnologie informiert zu bleiben. Führend Hersteller von Bordladegeräten setzen weiterhin auf Innovationen und ebnen den Weg für eine nachhaltigere und elektrifizierte Zukunft.
