Visualizzazioni: 412 Autore: Editor del sito Orario di pubblicazione: 2026-04-17 Origine: Sito
La transizione globale verso i veicoli elettrici (EV) sta spingendo l’ingegneria automobilistica ai suoi limiti. Uno degli ostacoli più significativi oggi è la 'tassa spaziale', ovvero lo spazio fisico occupato da varie scatole elettroniche di potenza all'interno del telaio. Per risolvere questo problema, l’industria si sta allontanando dai componenti discreti verso l’integrazione di alto livello. Nello specifico, l'integrazione di un'unità DC/DC+PDU da 11 kW OBC+3 kW è emersa come lo standard di riferimento per massimizzare la densità di potenza.
Unendo il caricatore di bordo (OBC), il convertitore CC/CC e l'unità di distribuzione dell'alimentazione (PDU) in un unico alloggiamento, i produttori possono ridurre drasticamente peso e volume. Questo approccio '3-in-1' o 'Multi-in-1' non si limita a risparmiare spazio; migliora la gestione termica ad alta efficienza e semplifica il cablaggio ad alta tensione. In questa guida analizzeremo come questa architettura integrata consente ai veicoli elettrici di prossima generazione di raggiungere autonomie più lunghe e tempi di ricarica più rapidi senza sacrificare lo spazio interno dell’abitacolo.
Le architetture tradizionali dei veicoli elettrici utilizzano involucri separati per il sistema di ricarica e il convertitore step-down della tensione. L'integrazione di questi in un gruppo OBC da 11 kW+3 kW CC/CC+PDU elimina alloggiamenti e connettori ridondanti. Questo consolidamento è il percorso più diretto per aumentare la densità di potenza gravimetrica e volumetrica di un veicolo.
Ogni singolo involucro metallico aggiunge 'peso morto' al veicolo. Quando combiniamo il caricabatterie da 11 kW e il convertitore da 3 kW, condividiamo la piastra di raffreddamento e gli stadi di filtraggio delle interferenze elettromagnetiche (EMI). Ciò riduce il numero totale dei componenti di circa il 30% rispetto ai sistemi discreti. Consente agli ingegneri di recuperare spazio sotto il cofano, che può quindi essere utilizzato per pacchi batteria più grandi o strutture di sicurezza in caso di incidente migliorate.
Una PDU autonoma funge da 'centro nevralgico' per la distribuzione di energia ad alta tensione al motore, al riscaldamento della cabina e al condizionatore d'aria. Integrando la PDU direttamente con 11kW OBC+3kW DC/DC+PDU , rimuoviamo i pesanti cavi di rame che precedentemente collegavano queste scatole. Questa riduzione del cablaggio non solo riduce i costi, ma minimizza anche le perdite di resistenza elettrica, contribuendo all'elevata efficienza complessiva del gruppo propulsore.
Il calore è il nemico principale dell’elettronica di potenza. In un sistema ad alta potenza come OBC da 11 kW+3 kW CC/CC+PDU , la perdita di potenza durante la conversione genera una significativa energia termica. L'integrazione di questi sistemi consente una strategia unificata di raffreddamento a liquido che è molto più efficace rispetto al raffreddamento di unità separate.
Un collettore condiviso di raffreddamento a liquido consente al refrigerante di fluire attraverso un unico percorso che copre i transistor di potenza sia per l'OBC che per il convertitore CC/CC. Poiché l'OBC (utilizzato durante la ricarica) e il DC/DC (utilizzato principalmente durante la guida) raramente raggiungono i picchi di carico termico nello stesso momento, il sistema di raffreddamento può essere ridimensionato. Ottimizza la velocità della pompa e le dimensioni del radiatore, garantendo che il sistema rimanga entro intervalli di temperatura ideali anche durante le sessioni di ricarica rapida in climi caldi.
L'integrazione dei sensori termici in un'unica scheda di controllo consente strategie di 'derating' più intelligenti. Se la sezione CC/CC inizia a surriscaldarsi mentre il veicolo è al minimo, il sistema può regolare l'assorbimento di potenza dell'OBC al minimo per mantenere l'equilibrio. Questo livello di controllo granulare è possibile solo con un'unità OBC da 11 kW+3 kW CC/CC+PDU strettamente integrata . Inoltre, un unico alloggiamento facilita il raggiungimento del grado di impermeabilità IP67 , poiché sono presenti meno giunzioni e guarnizioni esterne soggette a guasti nel corso della vita del veicolo.
di prossima generazione I veicoli elettrici non sono più solo consumatori di energia; sono power bank mobili. L'OBC integrato da 11 kW+3 kW CC/CC+PDU supporta questo cambiamento incorporando funzionalità di flusso di potenza bidirezionale .
Un OBC bidirezionale da 11 kW consente al veicolo di esportare energia CA agli elettrodomestici o alla rete. Ciò richiede che i circuiti interni gestiscano l'alimentazione in entrambe le direzioni con alta efficienza . Avendo integrato la potenza CC/CC da 3 kW, il veicolo può fornire contemporaneamente alimentazione a 12 V ai sistemi interni a bassa tensione esportando energia CA ad alta tensione. Questo dual-tasking è gestito da un singolo processore di segnale digitale (DSP), garantendo transizioni fluide e prevenendo conflitti di sistema.
La potenza nominale di 11 kW è stata scelta appositamente perché è in linea con gli standard di alimentazione trifase comuni in molte regioni. Consente di caricare completamente una tipica batteria di un veicolo elettrico durante la notte (6-8 ore) senza richiedere la massiccia infrastruttura di un caricabatterie rapido CC. L'integrazione di questo con la PDU garantisce che non appena la potenza entra nel veicolo, venga distribuita con una perdita minima alla batteria o ai sistemi della cabina.
I moderni veicoli elettrici hanno enormi esigenze di bassa tensione, dai grandi schermi di infotainment ai sensori di guida autonoma. Un convertitore CC/CC da 3 kW garantisce che ci sia sempre corrente sufficiente per mantenere la batteria da 12 V ricaricata e i sistemi di sicurezza in funzione. Quando confezionato come un Con 11 kW OBC+3 kW CC/CC+PDU , il sistema gestisce il carico pesante della conversione di tensione (da 400 V o 800 V fino a 12 V) con un'efficienza di picco generalmente superiore al 95%.
Poiché l' OBC da 11 kW+3 kW CC/CC+PDU è spesso posizionato nel vano motore o vicino al telaio, è esposto al sale stradale, agli spruzzi d'acqua e alla polvere. Per mantenere un'elevata densità di potenza è necessario che i componenti interni siano ben imballati, rendendo la protezione ancora più critica.
Un grado di impermeabilità IP67 significa che l'unità può resistere all'immersione in acqua fino a un metro di profondità per 30 minuti. In un'unità integrata, abbiamo solo un set principale di connettori e una guarnizione principale da proteggere. Questo è un enorme vantaggio rispetto ai sistemi discreti in cui più cavi e connettori forniscono più punti di ingresso per l'umidità. L'alta efficienza non è solo una questione di potenza; si tratta dell'affidabilità di quella potenza sotto la pioggia o durante un autolavaggio.

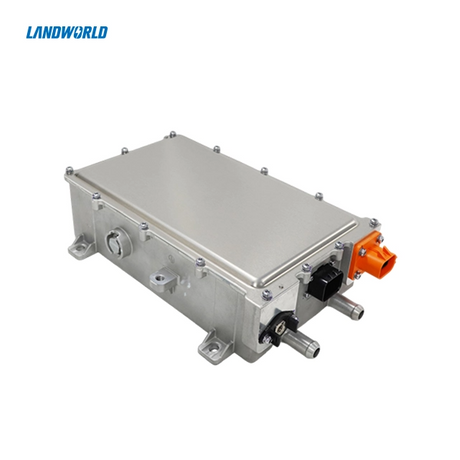

L'integrazione aiuta a gestire lo stress meccanico. Un unico alloggiamento in alluminio pressofuso è molto più resistente alle vibrazioni della strada rispetto a tre scatole separate montate su staffe diverse. I componenti interni di un OBC da 11 kW+3 kW CC/CC+PDU sono generalmente 'incapsulati' o rinforzati saldamente per garantire che i giunti di saldatura sui trasformatori ad alta frequenza non si rompano dopo 15 anni di utilizzo.
Per gli approvvigionamenti B2B e gli OEM automobilistici, il passaggio all’integrazione OBC da 11 kW+3 kW DC/DC+PDU è guidato dai profitti. Sebbene la progettazione iniziale di un'unità integrata sia complessa, il costo totale del sistema è significativamente inferiore.
| Caratteristica | Componenti discreti | OBC da 11 kW integrato+3 kW CC/CC+PDU |
| Conteggio degli alloggi | 3 scatole separate | 1 recinto unificato |
| Interfaccia di raffreddamento | 3 set di tubi/porte | 1 ingresso, 1 uscita |
| Cablaggio | Cavi complessi ad alta tensione | Sbarre interne (minori perdite) |
| Tempo di assemblaggio | Alto (supporti multipli) | Basso (unità drop-in singola) |
| Affidabilità | Più punti di fallimento | Ottimizzato, impermeabile IP67 |
Condividendo l'MCU (unità microcontrollore) di controllo e gli stadi di potenza, i produttori riducono il numero di semiconduttori ad alto costo. Questo consolidamento è essenziale per rendere i veicoli elettrici accessibili al mercato di massa. Semplifica inoltre la catena di fornitura, poiché l'OEM deve qualificare solo un fornitore di 'centrali di alimentazione' invece di tre.
Mentre il settore si sposta verso sistemi di batterie da 800 V per la ricarica ultrarapida, l’ OBC integrato da 11 kW+3 kW CC/CC+PDU deve adattarsi. L'uso dei MOSFET al carburo di silicio (SiC) è la chiave per mantenere un'elevata efficienza a tensioni più elevate.
La tecnologia SiC consente all'unità integrata di funzionare a frequenze di commutazione più elevate. Ciò significa che possiamo utilizzare induttori e condensatori più piccoli, riducendo ulteriormente le dimensioni del 11 kW OBC+3 kW CC/CC+PDU . Il SiC gestisce inoltre meglio il calore, integrando il design con raffreddamento a liquido . Ciò garantisce che il veicolo rimanga 'a prova di futuro' poiché gli standard di ricarica continuano ad evolversi.
Un'unità integrata consente aggiornamenti 'Over-the-Air' (OTA) per l'intero sistema di alimentazione. Se viene rilasciato un nuovo protocollo di ricarica, possiamo aggiornare simultaneamente la logica OBC, DC/DC e PDU. Ciò mantiene i veicoli elettrici pertinenti ed efficienti durante tutto il loro ciclo di vita, offrendo un'esperienza migliore per l'utente finale e un valore di rivendita più elevato.
Massimizzare la densità di potenza non è più un obiettivo facoltativo; è un requisito per la sopravvivenza dei marchi di veicoli elettrici. L'integrazione di un OBC da 11 kW+3 kW CC/CC+PDU fornisce il perfetto equilibrio tra risparmio di spazio, alta efficienza e protezione robusta. Utilizzando la gestione termica con raffreddamento a liquido e il flusso di potenza bidirezionale , questi sistemi consentono ai veicoli elettrici di ottenere prestazioni migliori e costi di costruzione inferiori. Guardando alla prossima generazione di mezzi di trasporto, la scatola elettronica di potenza 'tutto in uno' rimarrà la pietra angolare dell'innovazione automobilistica.
D1: Qual è il vantaggio principale di un OBC da 11 kW rispetto a un modello da 7 kW?
L'OBC da 11 kW supporta la ricarica trifase, che è significativamente più veloce rispetto ai sistemi monofase da 7 kW. Consente una ricarica completa in circa due terzi del tempo, rendendolo ideale per i pacchi batteria più grandi presenti nei moderni veicoli elettrici.
D2: Un OBC integrato da 11 kW+3 kW CC/CC+PDU pesa meno delle unità separate?
SÌ. Condividendo l'alloggiamento in alluminio, le piastre di raffreddamento e i connettori interni, l'unità integrata pesa generalmente il 20-30% in meno rispetto al peso combinato di tre box distinti separati.
Q3: Il sistema è sicuro se si bagna?
Assolutamente. Le unità integrate di alta qualità sono progettate con un grado di impermeabilità IP67 . Sono completamente sigillati contro la polvere e possono resistere all'immersione in acqua, garantendo sicurezza in strade allagate o durante forti temporali.
Ho seguito da vicino l'evoluzione dell'elettronica di potenza ed è chiaro che il futuro è nell'integrazione. A Landworld gestiamo un impianto di produzione avanzato specializzato nella ricerca e sviluppo e nella produzione di questi sistemi complessi. La nostra fabbrica è dotata di linee di assemblaggio automatizzate avanzate e rigorose camere di prova in cui ogni OBC da 11 kW+3 kW CC/CC+PDU viene sottoposto a stress test per garantire le impermeabili IP67 . prestazioni termiche e
La nostra forza sta nella nostra attenzione specializzata al mercato dei veicoli elettrici. Non ci limitiamo ad assemblare parti; progettiamo soluzioni ad alta efficienza che risolvono le specifiche sfide di imballaggio affrontate dai moderni progettisti automobilistici. Con la nostra vasta esperienza nella tecnologia del raffreddamento a liquido e nella conversione di potenza bidirezionale , forniamo ai nostri partner B2B un cuore di potenza affidabile, 'plug-and-play' per i loro veicoli. Siamo orgogliosi della nostra capacità di scalare la produzione mantenendo i più alti standard di qualità, contribuendo a guidare il passaggio globale verso la mobilità sostenibile.
