Der weltweite Übergang zu Elektrofahrzeugen (EVs) bringt die Automobiltechnik an ihre Grenzen. Eine der größten Hürden ist heutzutage die „Raumsteuer“ – der physische Raum, der von verschiedenen Leistungselektronikkästen innerhalb des Gehäuses eingenommen wird. Um dieses Problem zu lösen, verlagert sich die Branche weg von diskreten Komponenten hin zu einer hochgradigen Integration. Insbesondere die Integration einer 11-kW-OBC+3-kW-DC/DC+PDU- Einheit hat sich als Goldstandard für die Maximierung der Leistungsdichte herausgestellt.
Durch die Zusammenführung des On-Board-Ladegeräts (OBC), des DC/DC-Wandlers und der Power Distribution Unit (PDU) in einem einzigen Gehäuse können Hersteller Gewicht und Volumen drastisch reduzieren. Dieser „3-in-1“- oder „Multi-in-1“-Ansatz spart nicht nur Platz; Es verbessert das hocheffiziente Wärmemanagement und vereinfacht den Hochspannungskabelbaum. In diesem Leitfaden analysieren wir, wie diese integrierte Architektur es Elektrofahrzeugen der nächsten Generation ermöglicht , größere Reichweiten und schnellere Ladezeiten zu erreichen, ohne den Innenraumraum zu beeinträchtigen.

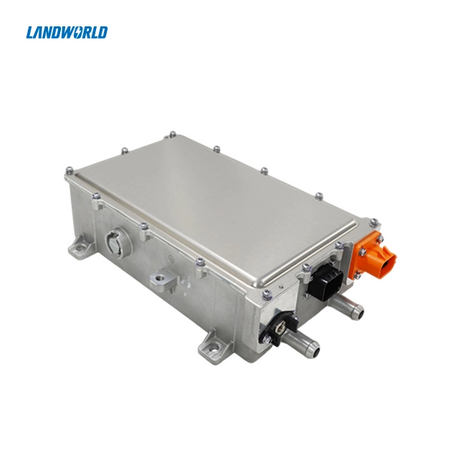

Herkömmliche EV-Architekturen nutzen separate Gehäuse für das Ladesystem und den Spannungsabwärtswandler. Durch die Integration in eine 11-kW-OBC+3-kW-DC/DC+PDU- Baugruppe entfallen redundante Gehäuse und Anschlüsse. Diese Konsolidierung ist der direkteste Weg zur Erhöhung der gravimetrischen und volumetrischen Leistungsdichte eines Fahrzeugs.
Jedes einzelne Metallgehäuse erhöht das „Eigengewicht“ eines Fahrzeugs. Wenn wir das 11-kW-Ladegerät und den 3-kW-Wandler kombinieren, teilen wir uns die Kühlplatte und die Filterstufen für elektromagnetische Störungen (EMI). Dadurch reduziert sich die Gesamtkomponentenanzahl im Vergleich zu diskreten Systemen um etwa 30 %. Dadurch können Ingenieure Platz unter der Motorhaube gewinnen, der dann für größere Batteriepakete oder verbesserte Crash-Sicherheitsstrukturen genutzt werden kann.
Eine eigenständige PDU fungiert als „Nervenzentrum“ für die Verteilung der Hochspannungsleistung an den Motor, die Kabinenheizung und die Klimaanlage. Durch die direkte Integration der PDU in die 11 kW OBC + 3 kW DC/DC + PDU , wir entfernen die schweren Kupferkabel, die diese Boxen zuvor verbunden haben. Diese Reduzierung des Kabelbaums senkt nicht nur die Kosten, sondern minimiert auch elektrische Widerstandsverluste und trägt so zur insgesamt hohen Effizienz des Antriebsstrangs bei.
Wärme ist der Hauptfeind der Leistungselektronik. In einem Hochleistungssystem wie dem 11 kW OBC+3 kW DC/DC+PDU erzeugt der Leistungsverlust während der Umwandlung erhebliche thermische Energie. Die Integration dieser Systeme ermöglicht eine einheitliche Flüssigkeitskühlungsstrategie , die weitaus effektiver ist als die Kühlung separater Einheiten.
Ein gemeinsamer flüssigkeitsgekühlter Verteiler ermöglicht den Fluss des Kühlmittels durch einen einzigen Pfad, der die Leistungstransistoren sowohl für das OBC als auch für den DC/DC-Wandler abdeckt. Da der OBC (beim Laden verwendet) und der DC/DC (hauptsächlich während der Fahrt verwendet) selten genau zur gleichen Zeit thermische Spitzenlasten erreichen, kann das Kühlsystem verkleinert werden. Es optimiert die Pumpengeschwindigkeit und die Kühlergröße und stellt sicher, dass das System auch bei Schnellladevorgängen in heißen Klimazonen innerhalb idealer Temperaturfenster bleibt.
Die Integration der Wärmesensoren in eine Steuerplatine ermöglicht intelligentere „Derating“-Strategien. Wenn der DC/DC-Abschnitt im Leerlauf des Fahrzeugs warm wird, kann das System die Leerlaufstromaufnahme des OBC anpassen, um das Gleichgewicht aufrechtzuerhalten. Dieses Maß an granularer Steuerung ist nur mit einer eng integrierten 11-kW-OBC+3-kW-DC/DC+PDU- Einheit möglich. Darüber hinaus erleichtert ein einziges Gehäuse die Erreichung der Wasserdichtigkeitsklasse IP67 , da im Laufe der Lebensdauer des Fahrzeugs weniger äußere Nähte und Dichtungen ausfallen.
der nächsten Generation Elektrofahrzeuge sind nicht mehr nur Energieverbraucher; Es handelt sich um mobile Powerbanks. Die integrierte 11-kW-OBC+3-kW-DC/DC+PDU unterstützt diesen Wandel durch die Integration bidirektionaler Stromflussfunktionen.
Ein bidirektionaler 11-kW-OBC ermöglicht es dem Fahrzeug, Wechselstrom an Haushaltsgeräte oder das Stromnetz zu liefern. Dies erfordert, dass die internen Schaltkreise den Strom in beide Richtungen mit verarbeiten können hoher Effizienz . Durch die Integration von 3 kW DC/DC kann das Fahrzeug gleichzeitig interne Niederspannungssysteme mit 12 V versorgen und gleichzeitig Hochspannungs-Wechselstrom exportieren. Dieses Dual-Tasking wird von einem einzigen digitalen Signalprozessor (DSP) verwaltet, wodurch reibungslose Übergänge gewährleistet und Systemkonflikte vermieden werden.
Die Nennleistung von 11 kW wurde speziell gewählt, da sie den in vielen Regionen üblichen dreiphasigen Stromstandards entspricht. Damit kann eine typische Batterie eines Elektrofahrzeugs über Nacht (6–8 Stunden) vollständig aufgeladen werden, ohne dass die umfangreiche Infrastruktur eines Gleichstrom-Schnellladegeräts erforderlich ist. Durch die Integration in die PDU wird sichergestellt, dass der Strom, sobald er in das Fahrzeug gelangt, mit minimalen Verlusten an die Batterie oder die Kabinensysteme verteilt wird.
Moderne Elektrofahrzeuge haben enorme Anforderungen an die Niederspannung – von großen Infotainment-Bildschirmen bis hin zu Sensoren für autonomes Fahren. Ein 3-kW-DC/DC-Wandler sorgt dafür, dass immer genügend Strom vorhanden ist, um die 12-V-Batterie aufzuladen und die Sicherheitssysteme in Betrieb zu halten. Bei Verpackung als Mit 11 kW OBC + 3 kW DC/DC + PDU bewältigt das System die anspruchsvolle Spannungsumwandlung (von 400 V oder 800 V auf 12 V) mit einem Spitzenwirkungsgrad von typischerweise über 95 %.
Da sich die 11-kW-OBC+3-kW-DC/DC+PDU oft im Motorraum oder in der Nähe des Chassis befindet, ist sie Streusalz, Wasserspritzern und Staub ausgesetzt. Um eine hohe Leistungsdichte aufrechtzuerhalten, müssen die internen Komponenten dicht gepackt sein, was den Schutz noch wichtiger macht.
Dank der Wasserdichtigkeitsklasse IP67 kann das Gerät 30 Minuten lang einem Eintauchen in bis zu einem Meter tiefes Wasser standhalten. In einer integrierten Einheit haben wir nur einen Hauptsatz von Anschlüssen und eine Hauptdichtung zum Schutz. Dies ist ein enormer Vorteil gegenüber diskreten Systemen, bei denen mehrere Kabel und Anschlüsse mehrere Eintrittspunkte für Feuchtigkeit bieten. Bei hoher Effizienz geht es nicht nur um Leistung; Es geht um die Zuverlässigkeit dieser Leistung im Regen oder in einer Autowaschanlage.
Integration hilft bei der Bewältigung mechanischer Belastungen. Ein einzelnes, massiv gegossenes Aluminiumgehäuse widersteht den Vibrationen der Straße deutlich besser als drei separate Boxen, die auf unterschiedlichen Halterungen montiert sind. Die internen Komponenten einer 11-kW-OBC+3-kW-DC/DC+PDU sind in der Regel „vergossen“ oder sicher verspannt, um sicherzustellen, dass die Lötstellen an den Hochfrequenztransformatoren über einen Zeitraum von 15 Jahren hinweg nicht reißen.
Für B2B-Einkäufe und Automobil-OEMs ist die Umstellung auf die 11-kW-OBC-+3-kW-DC/DC-+PDU- Integration vom Endergebnis abhängig. Während der anfängliche Entwurf einer integrierten Einheit komplex ist, sind die Gesamtsystemkosten deutlich niedriger.
| Besonderheit | Diskrete Komponenten | Integrierter 11-kW-OBC+3-kW-DC/DC+PDU |
| Wohnungszählung | 3 separate Boxen | 1 einheitliches Gehäuse |
| Kühlschnittstelle | 3 Sätze Schläuche/Anschlüsse | 1 Einlass, 1 Auslass |
| Kabelbaum | Komplexe Hochspannungskabel | Interne Sammelschienen (geringere Verluste) |
| Montagezeit | Hoch (mehrere Halterungen) | Niedrig (einzelne Drop-in-Einheit) |
| Zuverlässigkeit | Weitere Fehlerpunkte | Optimiert, IP67 wasserdicht |
Durch die gemeinsame Nutzung der Steuer-MCU (Mikrocontroller-Einheit) und der Leistungsstufen reduzieren Hersteller die Anzahl teurer Halbleiter. Diese Konsolidierung ist entscheidend, um Elektrofahrzeuge für den Massenmarkt erschwinglich zu machen. Es vereinfacht auch die Lieferkette, da der OEM nur einen „Power Center“-Lieferanten statt drei qualifizieren muss.
Da sich die Branche in Richtung 800-V-Batteriesysteme für ultraschnelles Laden bewegt, muss sich die integrierte 11-kW-OBC+3-kW-DC/DC+PDU anpassen. Die Verwendung von Siliziumkarbid-MOSFETs (SiC) ist der Schlüssel zur Aufrechterhaltung eines hohen Wirkungsgrads bei höheren Spannungen.
Die SiC-Technologie ermöglicht den Betrieb der integrierten Einheit mit höheren Schaltfrequenzen. Das bedeutet, dass wir kleinere Induktivitäten und Kondensatoren verwenden können, was die Größe des Geräts weiter verringert 11 kW OBC + 3 kW DC/DC + PDU . SiC leitet außerdem Wärme besser ab, was das flüssigkeitsgekühlte Design ergänzt. Dies stellt sicher, dass das Fahrzeug „zukunftssicher“ bleibt, auch wenn sich die Ladestandards weiterentwickeln.
Eine integrierte Einheit ermöglicht „Over-the-Air“ (OTA)-Updates für das gesamte Energiesystem. Wenn ein neues Ladeprotokoll veröffentlicht wird, können wir die OBC-, DC/DC- und PDU-Logik gleichzeitig aktualisieren. Dadurch bleiben die Elektrofahrzeuge während ihres gesamten Lebenszyklus relevant und effizient, was für ein besseres Erlebnis für den Endbenutzer und einen höheren Wiederverkaufswert sorgt.
Die Maximierung der Leistungsdichte ist kein optionales Ziel mehr; Dies ist eine Voraussetzung für das Überleben von Elektrofahrzeugmarken. Die Integration eines 11-kW-OBC+3-kW-DC/DC+PDU bietet die perfekte Balance aus Platzersparnis, hoher Effizienz und robustem Schutz. Durch die Nutzung des flüssigkeitsgekühlten Wärmemanagements und des bidirektionalen Stromflusses ermöglichen diese Systeme Elektrofahrzeugen eine bessere Leistung bei gleichzeitig geringeren Baukosten. Wenn wir auf die nächste Transportgeneration blicken, wird die „All-in-One“-Leistungselektronikbox der Eckpfeiler der Automobilinnovation bleiben.
F1: Was ist der Hauptvorteil eines 11-kW-OBC gegenüber einem 7-kW-Modell?
Der 11-kW-OBC unterstützt das dreiphasige Laden, was deutlich schneller ist als die einphasigen 7-kW-Systeme. Es ermöglicht eine vollständige Aufladung in etwa zwei Dritteln der Zeit und ist somit ideal für die größeren Batteriepakete moderner Elektrofahrzeuge.
F2: Wiegt ein integrierter 11-kW-OBC+3-kW-DC/DC+PDU weniger als separate Einheiten?
Ja. Durch die gemeinsame Nutzung von Aluminiumgehäuse, Kühlplatten und internen Anschlüssen wiegt die integrierte Einheit typischerweise 20–30 % weniger als das Gesamtgewicht von drei separaten separaten Boxen.
F3: Ist das System sicher, wenn es nass wird?
Absolut. Hochwertige integrierte Einheiten sind wasserdicht nach IP67 . Sie sind vollständig gegen Staub abgedichtet und halten dem Eintauchen in Wasser stand, was die Sicherheit in überfluteten Straßen oder bei schweren Stürmen gewährleistet.
Ich habe die Entwicklung der Leistungselektronik aufmerksam verfolgt und es ist klar, dass die Zukunft in der Integration liegt. Bei Landworld betreiben wir eine fortschrittliche Produktionsanlage, die auf die Forschung, Entwicklung und Produktion dieser komplexen Systeme spezialisiert ist. Unsere Fabrik ist mit fortschrittlichen automatisierten Montagelinien und strengen Testkammern ausgestattet, in denen jede 11-kW-OBC+3-kW-DC/DC+PDU Belastungstests unterzogen wird, um ihre IP67-Wasserdichtigkeit und thermische Leistung sicherzustellen.
Unsere Stärke liegt in unserem speziellen Fokus auf den EV-Markt. Wir montieren nicht nur Teile; Wir entwickeln hocheffiziente Lösungen, die die spezifischen Verpackungsherausforderungen lösen, mit denen moderne Automobildesigner konfrontiert sind. Mit unserer umfangreichen Erfahrung in der Flüssigkeitskühlungstechnologie und der bidirektionalen Stromumwandlung bieten wir unseren B2B-Partnern ein zuverlässiges „Plug-and-Play“-Energieherz für ihre Fahrzeuge. Wir sind stolz auf unsere Fähigkeit, die Produktion zu skalieren und gleichzeitig die höchsten Qualitätsstandards aufrechtzuerhalten und so dazu beizutragen, den globalen Wandel hin zu nachhaltiger Mobilität voranzutreiben.
