自動車および産業部門は電動化への大規模な移行を経験しています。システムが小型化、高性能化するにつれて、エンジニアにとって熱の管理が主なハードルとなっています。 コンバータ 3kW DC/DC は強力なコンポーネントですが、これほど多くのエネルギーをコンパクトなフレームに詰め込むと、激しい熱ストレスが発生します。この熱を管理しないと、システムの寿命が短くなり、効率が低下します。
高電力密度環境では、従来の冷却方法では不十分なことがよくあります。維持するための高度な戦略が必要です。 高効率を 熱暴走を防ぎながらこのガイドでは、これらの課題に対処する方法を説明します。材料の選択、構造設計、およびの統合について見ていきます 隔離された防水技術 。 向けに設計している場合でも、頑丈な産業用ロボット向けに設計している場合でも、熱管理を習得することが信頼性の高い EV モジュラープラットフォーム の鍵となります 3kW DC/DCシステム 。
について話すとき 高電力密度、私たちはより少ないスペースにより多くの「作業」を詰め込む技術について説明しています。 では 3kW DC/DCコンバータ 、この密度は、MOSFET やトランスなどの発熱コンポーネントが非常に近くに配置されていることを意味します。単純に熱が逃げる表面積が少なくなります。
熱抵抗は、熱がシリコンチップから外界に移動する際に生じる「摩擦」です。では 高効率システム 、この抵抗を可能な限り低く抑えることを目指します。 内に熱がこもったままになると EV モジュラーユニット 、内部温度が $150^circ C$ を超え、コンポーネントの即時故障につながる可能性があります。設計者は熱経路全体に焦点を当て、すべてのインターフェースが熱伝達のために最適化されていることを確認する必要があります。
であっても 高効率レベル、たとえば 96% 、 3kW DC/DC システムでも、エネルギーの 4% が熱として失われます。つまり、120 ワットの純粋な熱が小さな箱に集中しています。これは、密閉された筐体内で昔ながらの電球が数個点灯することに相当します。明確な出口戦略がなければ、このエネルギーによって近くの繊細な制御電子機器が故障してしまいます。
適切な冷却方法を選択することは、 を管理する上で最も重要な決定です 3kW DC/DCシステム 。多くの場合、 などの用途によって選択が決まります。 EV 用途か定置型産業用電源

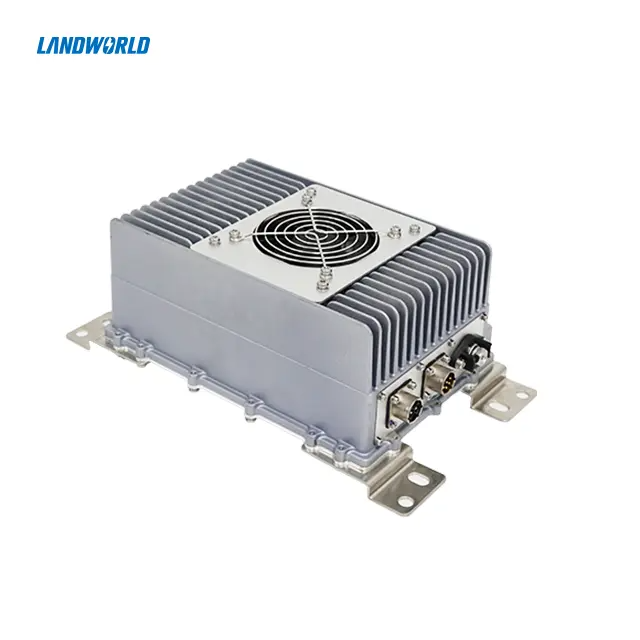

空冷はシンプルでコスト効率が高いです。ただし、 高電力密度 3kW DC/DCの場合、パッシブ空冷で十分であることはほとんどありません。多くの場合、強制空気 (ファン) と巨大なヒートシンクが必要になります。これらのフィンの設計は重要です。空気の流れを妨げずに最大の表面積を提供する必要があります。しかし、過酷な環境ではファンが障害点となるため、多くのエンジニアは液冷ソリューションに注目することになります。

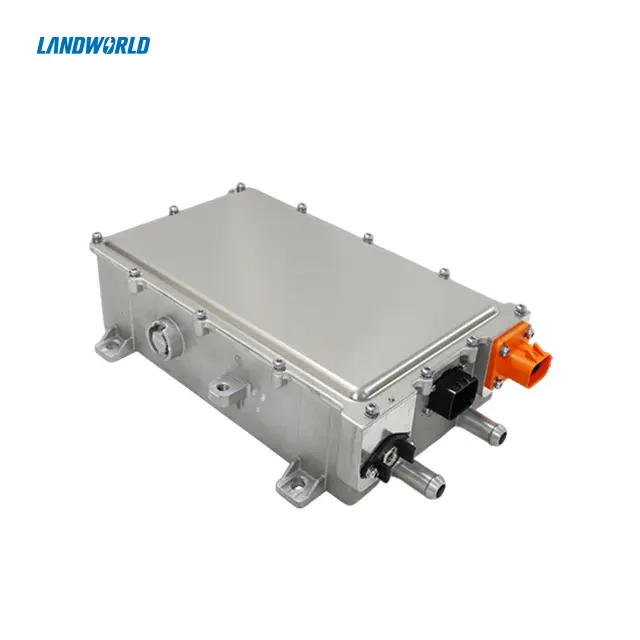

電気自動車の世界では、液冷がゴールドスタンダードです。ベースプレートを通して冷却剤をポンプで送り込むことで、 3kW DC/DCから熱を逃がすことができます。 空気よりもはるかに速くこれにより、設置面積を大幅に小さくすることができ、電力密度の向上に貢献します。また維持するのにも役立ちます。 IP67 の防水定格を 、ユニットを外部環境から完全に密閉しながら内部の液体ループによって熱を逃がすことができるため、
| 冷却方法 | 熱放散率 | 複雑 | 最優秀アプリケーション |
| 自然対流 | 低い | 非常に低い | 低電力エレクトロニクス |
| 強制空冷 | 中くらい | 中くらい | サーバーとデスクトップのパワー |
| 液体冷却 | 非常に高い | 高い | EV および高密度モジュール向け |
| 相変化 | 過激 | 非常に高い | 航空宇宙および特殊なハイパワー |
熱を管理する最善の方法は、最初から熱を発生させないことです。ここで、窒化ガリウム (GaN) や炭化ケイ素 (SiC) などの 高効率 半導体材料が登場します。
従来のシリコン MOSFET はスイッチング損失が高くなります。 で使用すると 3kW DC/DC、すぐに熱くなります。 SiC および GaN コンポーネントは、より低い抵抗ではるかに高い周波数でスイッチングできます。これは、熱としてのエネルギーの無駄が少ないことを意味します。これらの材料を使用することで、 3kW DC/DC の設置面積を小さく保つことができます。 低い動作温度を維持しながら、
トランスとインダクターは、多くの場合、 で最も高温になる部品です 3kW DC/DCコンバーター 。これを管理するために、当社では高透磁率のコア材料と「平面型」トランスを使用しています。平面設計では、丸線の代わりに平らな銅箔を使用します。これにより、冷却のための表面積が増加し、高周波での「表皮効果」が減少します。これはを構築する人にとって重要な戦略です。 EV モジュラーシステム 、強力かつ薄型であることが必要な
屋外または自動車環境で使用されるの場合 3kW DC/DC 、エンクロージャは 2 つのことを実行する必要があります。それは、水の侵入を防ぐことと、熱を逃がすことです。これは難しいバランスです。
定格 IP67 の防水 は、デバイスを水に浸しても大丈夫であることを意味します。これには、しっかりと密閉されたアルミニウム製ハウジングが必要です。アルミは軽くて熱伝導性に優れているのが特徴です。ハウジング自体を巨大なヒートシンクとして使用することがよくあります。最も高温のコンポーネントをの内壁に直接取り付けることで 絶縁型防水ケース 、熱が金属を通過して周囲の空気またはシャーシに放散されます。
完全に平らな金属表面であっても、微細な空隙は存在します。空気は恐ろしい熱伝導体です。これらのギャップを埋めるために、サーマル パッドやグリースのような TIM を使用します。で 高電力密度 3kW DC/DCでは、TIM の品質が最も重要です。安価なパッドは毛布のように機能し、内部に熱が閉じ込められ、システムの出力が抑制される可能性があります。
の「本質」 3kW DC/DCであるプリント基板 (PCB) は、部品をはんだ付けするだけの場所ではありません。これは熱管理システムの重要な部分です。
標準的な PCB は薄い銅層を使用します。 の場合 3kW DC/DC、「重銅」(3オンス以上) を使用します。これにより、トレースは加熱せずに大電流を流すことができます。さらに、サーマル ビア (銅で満たされた小さな穴) を使用して、基板の最上層から最下層に熱を「トンネル」し、ヒートシンクによって熱を吸い取ることができます。
パワーステージからの熱は、敏感な制御ロジックに干渉する可能性があります。コントローラーが熱くなりすぎると、タイミングがドリフトし、 高効率が低下する可能性があります。 システム全体のこの問題は、電源コンポーネントを制御チップから物理的に分離することで解決します。場合によっては、 の「頭脳」を EV モジュラーユニット 「頭脳」から遠ざけるために、別個の PCB 層や垂直ドーターボードを使用することもあります。
冷却システムをどれほど適切に設計しても、予期しないことが起こります。冷却ファンが故障したり、周囲温度が急上昇したりする可能性があります。スマート 3kW DC/DCは 、それ自体を保護できなければなりません。
当社では、メインMOSFETとトランスコアという最も重要なポイントにサーミスターを配置しています。これらのセンサーは、 リアルタイム データを提供します。 オンボード マイクロコントローラーに温度が危険な限界に近づくと、システムは「ディレーティング」モードに入る可能性があります。これは、システムが完全に停止せずに冷却できるように、出力電力を一時的に 3kW からたとえば 2kW に下げることを意味します。
モダンな 3kW DC/DC ユニットは、古いアナログ回路ではなくデジタル制御を使用します。これにより、より高度な熱管理が可能になります。このシステムは、電流と電圧の傾向を監視することで、ヒート スパイクを発生前に予測できます。その後、スイッチング周波数を調整して、高ストレス期間中の発熱を最適化することができます。
400V または 800V EV バッテリー システムなどの高電圧環境では、絶縁が安全要件です。ただし、フォトカプラや磁気アイソレータなどの絶縁バリアも熱管理する必要があります。
絶縁 防水 3kW DC/DC は、物理ギャップまたは非導電性バリアを使用して高電圧と低電圧を分離します。これらのバリアは熱のボトルネックとして機能する可能性があります。エンジニアは、バリアの片側に熱が蓄積せず、もう一方の側が低温に保たれるようにレイアウトを設計する必要があります。この不均一な加熱により PCB に機械的ストレスが生じ、時間の経過とともにはんだ接合部に亀裂が生じる可能性があります。
標準の FR4 グラスファイバーの代わりにセラミックベースの基板を使用すると、隔離されたセクション全体の熱の流れが大幅に改善されます。セラミックは優れた電気絶縁体ですが、驚くほど優れた熱伝導体でもあります。これにより、 高電力密度 3kW DC/DC 。 安全性と冷却性が求められる
シール IP67 防水 は、熱膨張に耐えるのに十分な耐久性が必要です。 と 3kW DC/DCが加熱および冷却される 、ボックス内の空気が膨張および収縮します。シールがこの「呼吸」用に設計されていない場合、最終的にはシールが破損し、湿気が侵入することになります。ハイエンドのユニットには、この問題を解決するために、均圧ベント (空気は通すが水を遮断する膜) が組み込まれていることがよくあります。
を冷却する方法は、 3kW DC/DC 過去 10 年間で劇的に変化しました。この進化を理解することは、調達チームと設計チームが将来のプロジェクトに最適なテクノロジーを選択するのに役立ちます。
| 時代 | 主な材料 | 冷却スタイル | 電力密度 |
| 2015 | シリコン（Si） | 大型ファン + 重いフィン | 低 ($<1 W/cm^3$) |
| 2020 | SiC/ハイブリッド | アドバンストエア/ベーシックリキッド | 中 ($2-4 W/cm^3$) |
| 2026 | GaN / SiC | 一体型液体/コールドプレート | 高 ($>8 W/cm^3$) |
への移行により 高効率のワイドバンドギャップ材料と液体冷却 、当社は 10 年間で電力密度をほぼ 800% 向上させました。これにより、最新の EV モジュラー プラットフォームが非常に洗練され、高性能になることが可能になっています。
における熱の問題の管理は 3kW DC/DCシステム 、多次元のパズルです。それには、材料科学、機械工学、デジタル制御の完璧な融合が必要です。 SiC や GaN などのを優先し 高効率コンポーネント 、 絶縁型防水 エンクロージャ設計を利用することで、信じられないほど小型で信頼性の高い電源システムを構築できます。私たちがさらなる高密度化を推進するにつれて、液体冷却、サーマルビア、インテリジェントなディレーティングなどの今日の戦略が、将来の電化世界にとって必須の標準となるでしょう。
Q1: EV の 3kW DC/DC にはなぜ液冷が優れているのですか?
液体は空気よりもはるかに密度が高いです。より効率的に熱を吸収し、逃がすことができます。これにより、 3kW DC/DCを大幅に小型化でき、 には不可欠です。 EV モジュラー設計 スペースが貴重な
Q2: 3kW DC/DC が熱くなりすぎるとどうなりますか?
まず、ユニットの出力が「低下」するか、低下する可能性があります。熱が上昇し続けると、内部コンポーネント (特に MOSFET) が故障し、火災を防ぐためにユニットがシャットダウンします。を使用すると、これを防ぐことができます。 高品質の サーマルインターフェースマテリアル
Q3: IP67防水ユニットは空冷可能ですか?
はい、でもそれはもっと難しいです。ユニットは密閉されているため、熱は伝導によって外殻に移動し、その後、外側の空気によって除去される必要があります。これには通常、多くのフィンを備えた非常に大きなアルミニウムケースが必要です。
Landworld では、これらの正確な電力密度の課題の解決に特化した高度な製造施設を運営しています。当社の工場には、完全に自動化された生産ラインと、 向けの高出力コンポーネントの処理に特化した高度な SMT 装置が装備されています 3kW DC/DC市場 。
当社の強みは、研究開発と製造の一貫したアプローチにあります。私たちは部品を組み立てるだけではありません。私たちは熱経路と 絶縁防水 エンクロージャをゼロから設計します。厳格なを維持し、 IP67 防水 試験プロトコル 高効率SiC テクノロジーを使用することで、当社の ことを保証します。 EV モジュラー コンポーネントが最も過酷な条件でも完璧に動作するを提供できることに誇りを持っています。 高電力密度ソリューション 当社は、B2B パートナーが世界的な EV 革命をリードできるよう支援する
