어떤 OBC 냉각 방식을 선택해야 합니까?

안 온보드 충전기는 AC 전원을 전기 자동차 배터리용 DC 전원으로 변환합니다. 그러나 이러한 변환은 열을 발생시켜 충전 성능과 부품 수명에 영향을 미칠 수 있습니다. 올바른 OBC 냉각 방법을 선택하려면 열을 제거하는 것 이상이 필요합니다. 엔지니어는 열 성능, 충전 전력, 사용 가능한 공간, 작동 조건, 비용 및 시스템 복잡성의 균형을 맞춰야 합니다. 공기 냉각, 액체 냉각 및 하이브리드 열 관리는 각각 서로 다른 이점을 제공합니다. 적절한 선택은 단순히 정격 출력이 아닌 실제 열 부하 및 차량 통합 요구 사항에 따라 달라집니다. 이 가이드에서는 이러한 접근 방식을 비교하고 장단점을 평가하는 방법을 설명합니다. 귀하의 응용 분야 요구 사항을 충족하고 안정적인 작동을 지원하는 냉각 솔루션을 선택하는 방법을 배우게 됩니다.

공기 냉각과 액체 냉각: 귀하의 응용 분야에 적합한 OBC 냉각 방법은 무엇입니까?

공기 냉각과 액체 냉각은 OBC 열을 관리하는 두 가지 주요 접근 방식입니다. 공냉식 설계는 주변 공기를 사용하여 열을 배출합니다. 수냉식 설계는 열을 순환 냉각수로 전달한 후 열 교환기를 통해 방출합니다. 어느 옵션도 모든 차량에 대해 자동으로 더 나은 것은 아닙니다. 엔지니어는 결정을 내리기 전에 예상되는 열 부하, 사용 가능한 공간, 운영 환경 및 전체 시스템 비용을 비교해야 합니다.

보다 단순한 시스템과 적당한 열 부하를 위한 공냉식 OBC

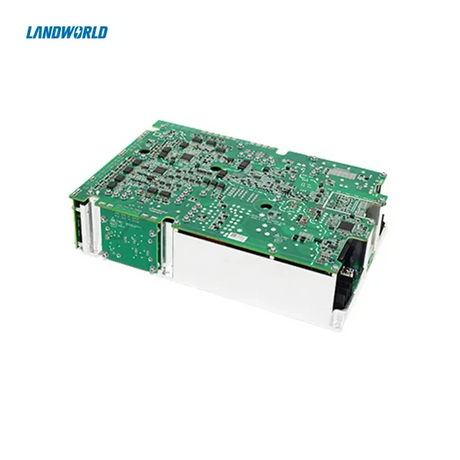

안 공냉식 OBC는 자연적인 공기 흐름이나 팬을 사용하여 열을 제거합니다. 방열판, 전도성 인클로저 및 내부 열 경로는 전원 구성 요소에서 열을 멀리 이동시킵니다. 그러면 주변 공기가 그 열을 충전기에서 멀리 운반합니다.

이 OBC 냉각 방식은 전용 냉각수 회로가 필요하지 않기 때문에 시스템 복잡성을 줄일 수 있습니다. 또한 유지 관리를 단순화하고 잠재적인 누출 지점 수를 줄일 수도 있습니다. 그러나 성능은 공기 흐름, 방열판 설계 및 주변 온도에 따라 크게 달라집니다.

충전기가 연속 작동 시 온도 제한을 충족할 수 있는 경우 공냉식을 고려해 볼 가치가 있습니다. 열 부하를 관리할 수 있는 소형 이동 장비 및 기타 응용 분야에 적합할 수 있습니다. 제한된 환기, 높은 주변 온도 및 먼지로 인해 효율성이 저하될 수 있습니다.

더 높은 열 부하와 콤팩트한 포장을 위한 액체 냉각식 OBC

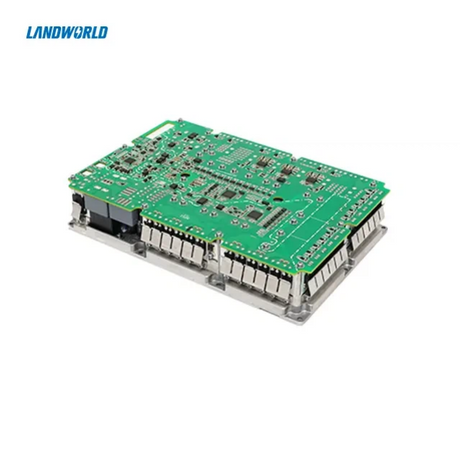

에이 액체 냉각식 OBC는 냉각판이나 다른 적합한 열 인터페이스를 통해 열을 전달합니다. 펌프는 회로를 통해 냉각수를 순환시킵니다. 냉각수는 열교환기나 기존 차량 냉각 시스템으로 열을 전달합니다.

액체 냉각은 농축된 소스에서 상당한 열을 제거할 수 있습니다. 또한 설계 시 대형 공냉식 방열판에 대한 의존도가 낮아질 수 있으므로 컴팩트한 패키징을 지원합니다. 이러한 장점은 온보드 충전기가 지속적으로 작동하거나 설치 공간이 제한된 경우에 유용합니다.

그러나 액체 냉각에는 구성 요소 및 통합 요구 사항이 추가됩니다. 펌프, 호스, 씰, 냉각수 연결 및 제어 시스템은 모두 신중한 설계가 필요합니다. 엔지니어는 누출, 부식, 압력 강하 및 냉각수 호환성도 고려해야 합니다. 그 가치는 향상된 열 성능이 이러한 추가 요구 사항을 정당화하는지 여부에 따라 달라집니다.

주요 장단점의 빠른 비교

다음 표는 초기 비교를 제공합니다. 실제 성능은 충전기 설계 및 작동 조건에 따라 다릅니다.

최종 결정을 내리는 것이 아니라 옵션의 범위를 좁히기 위해 이 비교를 사용하십시오. 잘 설계된 공냉식 장치는 제대로 통합되지 않은 수냉식 장치보다 성능이 뛰어날 수 있습니다. 열 검증은 여전히 ​​필수적입니다.

OBC 냉각 선택을 결정하는 요소는 무엇입니까?

OBC 냉각 방법 선택은 실제 작동 요구 사항부터 시작해야 합니다. 정격 충전 전력은 유용한 정보를 제공하지만 전체 열 부하를 나타내지는 않습니다. 출력 정격이 유사한 두 충전기는 손실, 구성 요소 레이아웃 및 냉각 요구 사항이 다를 수 있습니다.

실제 충전 조건에서 발열량 추정

모든 전기 입력 전력이 유용한 출력이 되는 것은 아닙니다. 일부 에너지는 반도체 전도, 스위칭 손실, 자기 구성 요소 및 기타 내부 손실을 통해 열이 됩니다. 이러한 손실은 냉각 시스템이 제거해야 하는 열의 양을 결정합니다.

엔지니어는 전기 입력 전력, 출력 전력 및 변환 효율을 비교하여 열 발생을 추정할 수 있습니다. 예를 들어, 95%의 효율로 11kW의 출력을 제공하는 충전기를 생각해 보십시오. 전력 손실로 인해 약 579와트의 열이 발생합니다. 이 예는 단지 설명을 위한 것이며 특정 충전기에 대한 사양이 아닙니다.

엔지니어는 연속 충전, 최대 부하 및 변화하는 작동 조건을 평가해야 합니다. 통합 OBC 및 DC/DC 컨버터 설계에는 결합된 열 부하에도 주의가 필요합니다. 두 기능 모두 동일한 인클로저 내부에서 열을 발생시킬 수 있습니다. 통합 온보드 전원 아키텍처에 대해서는 Landworld를 참조하세요. 2-in-1 OBC + DC/DC 솔루션.

주변 온도, 인클로저 공간 및 설치 조건을 평가합니다.

주변 환경은 열 방출에 직접적인 영향을 미칩니다. 시원하고 통풍이 잘 되는 곳에서 작동하는 충전기는 뜨겁고 밀봉된 공간에 설치된 충전기와 다른 조건에 직면합니다. 먼지, 습기 및 진동도 냉각 구성 요소와 인클로저 설계에 영향을 미칠 수 있습니다.

냉각 아키텍처를 선택하기 전에 다음 설치 요소를 확인하십시오.

• 사용 가능한 공간: 방열판, 공기 흐름 통로, 냉각수 라인 및 서비스 접근을 위한 공간을 식별합니다.

• 주변 온도: 예상 작동 범위와 최고 설계 온도를 설정합니다.

• 공기 흐름 조건: 주변 구조물이 환기를 제한하는지 또는 가열된 공기를 가둬두는지 확인합니다.

• 환경 보호: 물, 먼지 및 기타 오염 물질에 대한 밀봉 요구 사항을 고려하십시오.

• 차량 통합: 주변 구성 요소, 장착 방향 및 유지 관리를 위한 접근을 확인합니다.

이러한 조건은 액체 냉각에 유리할 수 있지만 이것만으로 답을 결정할 수는 없습니다. 적절하게 설계된 공냉식 설계는 여전히 까다로운 요구 사항을 충족할 수 있습니다.

구성 요소 온도 제한 및 신뢰성 목표 설정

냉각 시스템은 허용되는 인클로저 온도를 유지하는 것뿐만 아니라 개별 구성 요소를 보호해야 합니다. 전력 반도체, 커패시터, 변압기, 인덕터에는 서로 다른 열 제한이 있습니다. 위치와 열 인터페이스도 실제 작동 온도에 영향을 미칩니다.

유용한 OBC 열 설계에서는 가장 온도에 민감한 구성 요소를 먼저 식별해야 합니다. 그런 다음 엔지니어는 허용 가능한 온도와 적절한 안전 여유를 정의할 수 있습니다. 현지화된 핫스팟은 평균 인클로저 판독값으로 인해 가려질 수 있으므로 특별한 주의가 필요합니다.

구성요소 데이터시트는 이러한 한계에 대한 출발점을 제공합니다. 최종 값은 의도된 작동 수명, 환경 조건 및 적용 가능한 제품 요구 사항도 반영해야 합니다. 냉각 시스템은 최악의 작동 상황에서도 중요한 구성 요소를 지정된 제한 내로 유지해야 합니다.

냉각 시스템 설계 및 통합이 성능에 어떤 영향을 미칩니까?

냉각 매체 선택은 OBC 열 관리의 한 부분일 뿐입니다. 열은 각 구성 요소에서 시스템이 이를 거부할 수 있는 표면으로 이동해야 합니다. 열악한 열 인터페이스나 고르지 못한 열 분포는 다른 냉각 시스템을 약화시킬 수 있습니다.

방열판, 열 인터페이스 및 내부 열 경로 최적화

열은 주변 공기나 냉각수에 도달하기 전에 여러 재료를 통해 이동합니다. 각 인터페이스는 열 저항을 추가합니다. 이 저항을 줄이면 구성 요소 온도가 낮아지고 사용 가능한 냉각 용량의 활용이 향상됩니다.

엔지니어는 다음 설계 요소를 평가해야 합니다.

• 방열판: 사용 가능한 냉각 조건에 적합한 핀 형상, 표면적 및 재료 특성을 선택합니다.

• 열 인터페이스 재료: 발열 구성 요소와 열 분산기 사이의 접촉이 양호하도록 합니다.

• 구성 요소 배치: 냉각 용량이 제한되는 열원 집중을 피하십시오.

• 열 확산: 전도성 판이나 인클로저 구조를 사용하여 국부적인 열을 보다 고르게 분산시킵니다.

공냉식 OBC의 경우 더 나은 방열판 구조와 공기 흐름 관리를 통해 충분히 개선될 수 있습니다. 수냉식 설계의 경우 냉각판은 관련 열원과 효과적으로 접촉해야 합니다. 두 가지 접근 방식 모두 모든 내부 열 병목 현상을 보상할 수는 없습니다.

냉각수 회로, 펌프 및 차량 냉각 인터페이스 확인

액체 냉각에는 냉각수 선택과 펌프 추가 이상의 작업이 필요합니다. 전체 회로는 의도된 작동 조건에서 충분한 열 제거 용량을 제공해야 합니다. 냉각수 입구 온도, 유량, 압력 강하 및 열 교환기 성능이 모두 결과에 영향을 미칩니다.

엔지니어는 또한 기존 차량 냉각 루프를 사용할지 아니면 전용 회로를 사용할지 결정해야 합니다. 기존 루프는 중복된 하드웨어를 줄일 수 있지만 다른 구성 요소는 냉각 용량을 놓고 경쟁할 수 있습니다. 온도와 흐름 조건은 OBC에 적합하게 유지되어야 합니다.

절삭유 호환성도 마찬가지로 중요합니다. 재료는 예상되는 작동 조건에서 부식 및 성능 저하에 저항해야 합니다. 씰과 연결에는 적절한 압력 등급이 필요하며, 인클로저는 전기 부품을 누출 가능성으로부터 보호해야 합니다. 이러한 요구 사항은 통합 이후가 아닌 초기 설계 중에 해결되어야 합니다.

보조 전원 및 시스템 복잡성에 맞춰 냉각 성능 균형 유지

팬과 펌프는 전력을 소비합니다. 에너지 사용은 특히 장기간 작동할 때 전체 시스템 효율성을 감소시킬 수 있습니다. 따라서 엔지니어는 보조 전력 소비량과 함께 냉각 성능을 비교해야 합니다.

액체 냉각은 더 강력한 열 전달을 제공할 수 있지만 추가된 하드웨어는 비용, 질량 및 유지 관리 요구 사항을 증가시킬 수 있습니다. 공기 냉각으로 인해 구성 요소 수가 줄어들 수 있지만 더 큰 방열판이나 더 강한 팬으로 인해 자체적인 패키징 및 소음 문제가 발생할 수 있습니다.

실제 평가에서는 전체 시스템을 고려해야 합니다.

• 예상되는 최악의 작동 조건에서의 냉각 성능.

• 대표적인 충전 주기 전반에 걸친 보조 에너지 사용.

• 하드웨어, 설치 및 서비스 비용.

• 신뢰성 위험 및 유지 보수 접근성.

• 인클로저 크기, 질량 및 주변 구성 요소에 미치는 영향.

목표는 어떤 비용을 치르더라도 냉각 용량을 최대화하는 것이 아닙니다. 이는 성능, 복잡성 및 수명주기 비용의 적절한 균형을 통해 열 요구 사항을 충족하는 것입니다.

언제 하이브리드 또는 대체 냉각 접근 방식을 고려해야 합니까?

공기 및 액체 냉각은 많은 OBC 애플리케이션을 포괄하지만 일부 설계에는 경쟁적인 제약이 있습니다. 시스템에는 더 큰 인클로저가 없으면 더 나은 열 확산이 필요할 수 있습니다. 또 다른 경우는 지속적으로 높은 부하가 발생하는 대신 짧은 열 피크가 발생할 수 있습니다. 이러한 경우 하이브리드 열 관리 또는 개선된 재료가 도움이 될 수 있습니다. 이러한 접근 방식은 측정 가능한 이점 없이 복잡성을 추가하는 대신 정의된 엔지니어링 문제를 해결해야 합니다.

수동적 열 확산과 강제 공기 흐름 결합

수동 열 확산은 전도성 재료를 사용하여 집중된 소스에서 열을 멀리 이동시킵니다. 그러면 강제 공기 흐름이 방열판이나 인클로저에서 열을 멀리 운반합니다. 함께 사용하면 액체 회로를 도입하지 않고도 냉각 성능을 향상할 수 있습니다.

이 접근 방식은 자연 대류만으로는 열 요구 사항을 충족할 수 없는 경우에 유용합니다. 팬은 신중하게 설계된 방열판 표면 전체의 공기 흐름을 증가시킬 수 있습니다. 구성 요소 접촉이 개선되고 공기 흐름 경로가 개선되면 핫스팟이 줄어들 수도 있습니다.

그러나 강제 공기는 여전히 주변 환경에 따라 달라집니다. 주변 온도가 높거나 환기가 제한되면 성능이 제한될 수 있습니다. 엔지니어는 추가 공기 흐름으로 문제가 해결될 것이라고 가정하기 전에 전체 어셈블리를 테스트해야 합니다.

고르지 않거나 변화하는 부하에 하이브리드 열 관리 사용

하이브리드 접근 방식은 열 기술을 결합하여 다양한 작동 조건을 해결합니다. 예를 들어 전도성 인클로저는 열을 확산시키는 반면 별도의 냉각 메커니즘은 집중된 손실을 처리할 수 있습니다. 수동 열 완충 장치는 짧은 부하 피크 동안 일부 열을 흡수할 수도 있습니다.

상변화 물질은 임시 열 완충을 위한 가능한 옵션 중 하나입니다. 상전이 중에 열을 흡수하여 적당한 단기 온도 상승을 돕습니다. 그러나 저장 용량은 제한되어 있으며 다음 번 주기 전에 저장된 열을 방출해야 합니다.

하이브리드 설계에는 신중한 검증이 필요합니다. 엔지니어는 최대 부하가 얼마나 자주 발생하는지, 얼마나 많은 열이 축적되는지, 시스템이 얼마나 빨리 복구되는지 확인해야 합니다. OBC가 지속적으로 과도한 열을 발생시키는 경우 열 버퍼만으로는 문제를 해결할 수 없습니다.

냉각 아키텍처를 재설계하기 전에 고급 재료를 평가하십시오.

재료 선택은 전체 냉각 시스템을 변경하지 않고도 열 성능을 향상시킬 수 있습니다. 열 전도성 기판, 적절한 인터페이스 재료 및 열 확산 층은 국부적인 열 저항을 줄이는 데 도움이 될 수 있습니다.

예를 들어, 질화알루미늄은 적합한 응용 분야에서 높은 열 전도성과 전기 절연성을 제공합니다. 이는 그 특성이 비용을 정당화하는 특정 기판이나 열 인터페이스에 대해 고려될 수 있습니다. 재료 선택은 기계, 전기, 제조 및 신뢰성 요구 사항도 고려해야 합니다.

이러한 개선 사항은 전체 OBC에서 열을 거부할 필요성을 제거할 수 없습니다. 총 열 발생량이 사용 가능한 냉각 용량을 초과하는 경우 내부 전도가 향상되면 문제의 일부만 해결됩니다. 엔지니어는 먼저 열 분석 및 테스트를 통해 병목 현상을 식별해야 합니다.

생산 전에 OBC 냉각 방법을 어떻게 검증할 수 있습니까?

열 계산은 선택 범위를 좁히는 데 도움이 되지만 설계가 모든 조건에서 작동한다는 것을 증명할 수는 없습니다. 프로토타입 테스트에서는 전체 어셈블리의 온도 제한, 냉각 용량 및 신뢰성을 확인해야 합니다. 이 단계는 또한 생산 툴링 및 차량 통합이 마무리되기 전에 문제를 식별하는 데 도움이 됩니다.

열 예산 계산 및 최악의 조건 시뮬레이션

OBC 전체의 전력 손실을 추정하는 것부터 시작하십시오. 주요 열원을 식별하고 각 냉각 경로에서 제거해야 하는 열의 양을 결정합니다. 엔지니어는 프로토타입을 제작하기 전에 열 저항 계산을 사용하여 부품 온도를 추정할 수 있습니다.

전산유체역학(CFD)은 공기 흐름, 냉각수 분포, 온도 패턴을 분석하는 데 도움이 됩니다. 시뮬레이션을 통해 공기 정체, 고르지 못한 흐름 또는 국부적인 과열 지점이 드러날 수 있습니다. 그러나 정확도는 적절한 경계 조건과 신뢰할 수 있는 재료 데이터에 따라 달라집니다.

평가에는 다음과 같은 여러 운영 시나리오가 포함되어야 합니다.

• 필요한 출력으로 연속 충전.

• 주변 온도가 높고 공기 흐름이 제한되어 있습니다.

• 통합 변환 기능을 동시에 작동합니다.

• 냉각수 온도 또는 사용 가능한 흐름의 변화.

• 충전 주기가 반복되고 열 부하가 변경됩니다.

시뮬레이션 결과는 프로토타입 테스트를 대체하는 것이 아니라 지침이 되어야 합니다. 엔지니어는 측정된 온도와 예측을 비교하고 필요한 경우 모델을 개선해야 합니다.

온도 안정성, 냉각 오류 및 환경 내구성 테스트

프로토타입 테스트에서는 중요한 구성 요소와 관련 냉각 인터페이스의 온도를 측정해야 합니다. 설계에 따라 측정에는 반도체 온도, 인클로저 표면, 냉각수 입구 및 출구 온도, 팬 또는 펌프 성능이 포함될 수 있습니다.

테스트를 통해 OBC가 지속적인 작동 중에 안정적인 온도에 도달하는지 확인해야 합니다. 열 순환은 반복적인 팽창과 수축으로 인한 약점을 드러낼 수도 있습니다. 환경 테스트는 의도된 설치 및 적용 가능한 요구 사항을 반영해야 합니다.

냉각 장애 시나리오에는 특별한 주의가 필요합니다. 예로는 팬 고장, 공기 흐름 차단, 냉각수 흐름 감소, 펌프 오작동 등이 있습니다. 엔지니어는 충전기가 이러한 조건을 감지하고 안전하게 반응하는지 확인해야 합니다. 가능한 대응에는 출력 전력 감소, 보호 제어 활성화 또는 필요한 경우 종료가 포함됩니다.

수명주기 비용, 서비스 가능성 및 생산 준비 상태 비교

최종 결정은 프로토타입 성능뿐만 아니라 장기적인 운영 요구 사항을 고려해야 합니다. 모든 열 목표를 충족하는 냉각 시스템은 유지 관리가 어렵거나 통합 비용이 과도한 경우 여전히 부적합할 수 있습니다.

디자인을 승인하기 전에 다음 항목을 검토하십시오.

• 열 규정 준수: 중요한 구성 요소가 지정된 온도 제한 내에 있는지 확인합니다.

• 에너지 소비: 대표적인 작동 조건에서 보조 냉각 전력을 측정합니다.

• 서비스 요구 사항: 교체 가능한 구성 요소에 대한 검사 간격 및 절차를 정의합니다.

• 생산 일관성: 조립 공차 및 인터페이스 품질이 반복 가능한 열 성능을 지원하는지 확인합니다.

• 장애 대응: 보호 기능을 확인하고 필요한 검증 결과를 문서화합니다.

생산 준비에는 명확한 승인 기준도 필요합니다. 테스트 한계, 측정 위치 및 작동 조건을 문서화해야 합니다. 이러한 기록은 프로토타입 검증과 제조된 장치 간의 일관성을 유지하는 데 도움이 됩니다.

결론

올바른 OBC 냉각 방법을 선택하는 것은 열부하, 공간 및 작동 조건에 따라 달라집니다. 공기 냉각 슈트는 더 간단한 시스템을 통해 열 요구 사항을 충족하도록 설계하고, 액체 냉각은 까다로운 응용 분야를 지원합니다. 하이브리드 솔루션과 고급 소재는 특정 열 문제를 해결할 수 있습니다. 엔지니어는 생산 전에 열 예산을 평가하고, 작동 환경을 평가하고, 최악의 조건에서 성능을 검증해야 합니다. Landworld는 냉각 방법 선택, 열 통합, 패키징 및 검증 요구 사항을 포괄하는 엔지니어링 지원과 함께 EV 애플리케이션용 OBC 솔루션을 제공합니다. 올바른 OBC 솔루션은 제조업체가 열 관리, 시스템 복잡성 및 장기적인 운영 요구 사항의 균형을 맞추는 데 도움이 됩니다.

FAQ

Q: 전기차에 가장 적합한 OBC 냉각 방식은 무엇인가요?

A: 가장 좋은 OBC 냉각 방법은 발열, 사용 가능한 공간 및 작동 조건에 따라 다릅니다. 공기 냉각은 관리 가능한 열 부하에 적합하고 액체 냉각은 까다로운 응용 분야를 지원합니다.

Q: OBC 냉각 방식이 충전 성능에 어떤 영향을 미치나요?

A: 효과적인 OBC 냉각 방법은 충전 중 구성 요소 온도를 제어합니다. 과열을 방지하고 안정적인 작동을 지원하며 과도한 열 스트레스로부터 민감한 전자 장치를 보호합니다.

Q: 고전력 OBC에 액체 냉각이 선호되는 이유는 무엇입니까?

A: 액체 냉각은 집중된 소스로부터 효율적으로 열을 전달합니다. 이는 공기 흐름만으로는 충분한 냉각 용량을 제공할 수 없는 고전력 OBC, 소형 인클로저 및 연속 충전 애플리케이션에 적합합니다.

Q: OBC의 경우 공기 냉각이 액체 냉각보다 저렴합니까?

A: 공기 냉각에는 더 적은 구성 요소가 필요하기 때문에 초기 비용이 더 낮은 경우가 많습니다. 액체 냉각에는 펌프, 호스 및 냉각수 인터페이스가 추가되지만 까다로운 열 요구 사항을 더 잘 충족할 수 있습니다.

Q: 하이브리드 OBC 냉각 방식으로 열 성능을 향상시킬 수 있습니까?

답: 그렇습니다. 하이브리드 OBC 냉각 방법은 열 확산, 강제 공기 흐름 또는 열 완충을 결합할 수 있습니다. 테스트를 통해 기존 냉각 설계의 한계가 밝혀지면 엔지니어는 이를 고려해야 합니다.
