Un El cargador a bordo convierte la energía de CA en energía de CC para la batería de un vehículo eléctrico. Sin embargo, esta conversión genera calor, lo que puede afectar el rendimiento de la carga y la vida útil de los componentes. Elegir el método de enfriamiento OBC adecuado implica algo más que eliminar el calor. Los ingenieros deben equilibrar el rendimiento térmico, la potencia de carga, el espacio disponible, las condiciones operativas, el costo y la complejidad del sistema. La refrigeración por aire, la refrigeración líquida y la gestión térmica híbrida ofrecen diferentes beneficios. La elección adecuada depende de las cargas de calor reales y de los requisitos de integración del vehículo, no simplemente de la potencia nominal. Esta guía compara estos enfoques y explica cómo evaluar sus compensaciones. Aprenderá cómo seleccionar una solución de enfriamiento que satisfaga las necesidades de su aplicación y admita un funcionamiento confiable.
La refrigeración por aire y la refrigeración líquida son los dos enfoques principales para gestionar el calor OBC. Los diseños enfriados por aire utilizan el aire circundante para disipar el calor. Los diseños refrigerados por líquido transfieren calor al refrigerante circulante, que luego lo libera a través de un intercambiador de calor. Ninguna opción es automáticamente mejor para todos los vehículos. Los ingenieros deben comparar la carga de calor esperada, el espacio disponible, el entorno operativo y el costo completo del sistema antes de tomar una decisión.
Un El OBC enfriado por aire utiliza un flujo de aire natural o un ventilador para eliminar el calor. Los disipadores de calor, las carcasas conductoras y las rutas térmicas internas alejan el calor de los componentes eléctricos. Luego, el aire circundante aleja ese calor del cargador.
Este método de enfriamiento OBC puede reducir la complejidad del sistema porque no requiere un circuito de refrigerante dedicado. También puede simplificar el mantenimiento y reducir la cantidad de posibles puntos de fuga. Sin embargo, su rendimiento depende en gran medida del flujo de aire, el diseño del disipador de calor y la temperatura ambiente.
Vale la pena considerar la refrigeración por aire cuando el cargador puede alcanzar sus límites de temperatura en funcionamiento continuo. Puede adaptarse a equipos de movilidad compactos y otras aplicaciones con cargas de calor manejables. La ventilación restringida, las altas temperaturas ambientales y el polvo pueden reducir su eficacia.
A El OBC enfriado por líquido transfiere calor a través de una placa fría u otra interfaz térmica adecuada. Una bomba hace circular refrigerante a través del circuito. El refrigerante transporta calor hacia un intercambiador de calor o un sistema de refrigeración de vehículo existente.
La refrigeración líquida puede eliminar una cantidad sustancial de calor de fuentes concentradas. También admite empaques compactos porque el diseño puede necesitar menos dependencia de grandes disipadores de calor enfriados por aire. Estas ventajas se vuelven valiosas cuando un cargador a bordo funciona continuamente o tiene un espacio de instalación limitado.
Sin embargo, la refrigeración líquida añade componentes y requisitos de integración. Las bombas, mangueras, sellos, conexiones de refrigerante y sistemas de control requieren un diseño cuidadoso. Los ingenieros también deben considerar las fugas, la corrosión, la caída de presión y la compatibilidad del refrigerante. Su valor depende de si el rendimiento térmico mejorado justifica estos requisitos adicionales.
La siguiente tabla proporciona una comparación inicial. El rendimiento real depende del diseño del cargador y de las condiciones de funcionamiento.
Factor de selección |
Refrigeración por aire |
Refrigeración líquida |
Eliminación de calor |
Depende en gran medida del flujo de aire y del diseño del disipador de calor. |
Admite altas tasas de transferencia de calor cuando se diseña correctamente |
Embalaje |
Puede requerir disipadores de calor o conductos de flujo de aire más grandes |
Puede admitir diseños compactos y de alta potencia |
Complejidad del sistema |
Generalmente menos componentes de refrigeración |
Requiere circulación de refrigerante e interfaces adicionales. |
energía auxiliar |
Los ventiladores pueden consumir energía. |
Las bombas y equipos relacionados pueden consumir energía. |
Mantenimiento |
Puede ser necesario limpiar y reemplazar el ventilador |
Es posible que sea necesario inspeccionar el refrigerante, los sellos, las bombas y las conexiones. |
Principales preocupaciones |
Flujo de aire restringido y altas temperaturas ambiente. |
Fugas, compatibilidad con refrigerantes e integración de circuitos |
Utilice esta comparación para limitar las opciones, no para tomar la decisión final. Una unidad enfriada por aire bien diseñada puede superar a una unidad enfriada por líquido mal integrada. La validación térmica sigue siendo esencial.
La selección del método de enfriamiento OBC debe comenzar con los requisitos operativos reales. La potencia de carga nominal proporciona un contexto útil, pero no revela la carga térmica completa. Dos cargadores con clasificaciones de salida similares pueden tener diferentes pérdidas, diseños de componentes y requisitos de enfriamiento.
No toda la energía eléctrica de entrada se convierte en salida útil. Parte de la energía se convierte en calor a través de la conducción de semiconductores, pérdidas por conmutación, componentes magnéticos y otras pérdidas internas. Estas pérdidas determinan cuánto calor debe eliminar el sistema de refrigeración.
Los ingenieros pueden estimar la generación de calor comparando la potencia eléctrica de entrada, la potencia de salida y la eficiencia de conversión. Por ejemplo, considere un cargador que entrega 11 kW de potencia con una eficiencia ilustrativa del 95%. Sus pérdidas de energía producirían aproximadamente 579 vatios de calor. Este ejemplo es sólo para explicación, no es una especificación para un cargador en particular.

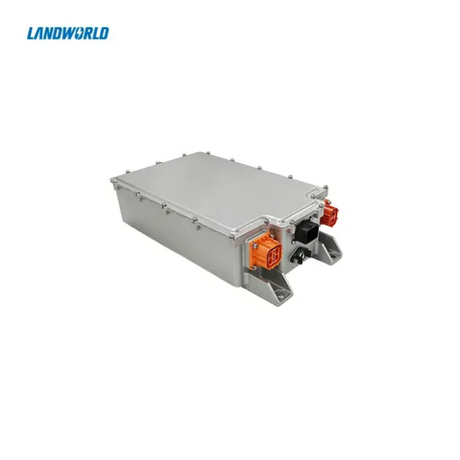

Los ingenieros deben evaluar la carga continua, las cargas máximas y las condiciones operativas cambiantes. Los diseños de convertidores OBC y CC/CC integrados también requieren atención a la carga térmica combinada. Ambas funciones pueden generar calor dentro del mismo recinto. Para arquitecturas de energía integradas a bordo, consulte Landworld's Soluciones 2 en 1 OBC + CC/CC.
El entorno circundante afecta directamente el rechazo del calor. Un cargador que funciona en un área fresca y bien ventilada enfrenta condiciones diferentes a las de uno instalado en un compartimiento sellado y caliente. El polvo, la humedad y las vibraciones también pueden afectar los componentes de refrigeración y el diseño del gabinete.
Verifique estos factores de instalación antes de elegir una arquitectura de enfriamiento:
Espacio disponible: identifique espacio para disipadores de calor, conductos de flujo de aire, líneas de refrigerante y acceso de servicio.
Temperatura ambiente: Establecer el rango de operación esperado y la temperatura de diseño más alta.
Condiciones del flujo de aire: determine si las estructuras circundantes restringen la ventilación o atrapan el aire caliente.
Protección ambiental: considere los requisitos de sellado contra agua, polvo y otros contaminantes.
Integración del vehículo: verifique los componentes cercanos, la orientación de montaje y el acceso para mantenimiento.
Estas condiciones pueden favorecer la refrigeración líquida, pero no determinan por sí solas la respuesta. Un diseño refrigerado por aire diseñado adecuadamente aún puede satisfacer requisitos exigentes.
El sistema de refrigeración debe proteger los componentes individuales, no sólo mantener una temperatura aceptable en el recinto. Los semiconductores de potencia, condensadores, transformadores e inductores tienen diferentes límites térmicos. Sus ubicaciones e interfaces térmicas también influyen en sus temperaturas de funcionamiento reales.
Un diseño térmico de OBC útil debería identificar primero los componentes más sensibles a la temperatura. Luego, los ingenieros pueden definir las temperaturas permitidas y los márgenes de seguridad adecuados. Los puntos calientes localizados merecen especial atención porque las lecturas promedio del recinto pueden ocultarlos.
Las hojas de datos de los componentes proporcionan puntos de partida para estos límites. Los valores finales también deben reflejar la vida operativa prevista, las condiciones ambientales y los requisitos aplicables del producto. El sistema de refrigeración debe mantener los componentes críticos dentro de sus límites especificados durante el peor de los casos.
La elección del medio de refrigeración es sólo una parte de la gestión térmica de OBC. El calor debe viajar desde cada componente a una superficie donde el sistema pueda rechazarlo. Las interfaces térmicas deficientes o la distribución desigual del calor pueden socavar un sistema de refrigeración que de otro modo sería capaz.
El calor atraviesa varios materiales antes de llegar al aire circundante o al refrigerante. Cada interfaz agrega resistencia térmica. Reducir esta resistencia ayuda a reducir las temperaturas de los componentes y mejora el uso de la capacidad de enfriamiento disponible.
Los ingenieros deben evaluar los siguientes elementos de diseño:
Disipadores de calor: seleccione la geometría de aleta, el área de superficie y las propiedades del material adecuadas para las condiciones de enfriamiento disponibles.
Materiales de interfaz térmica: garantizan un buen contacto entre los componentes generadores de calor y los disipadores de calor.
Ubicación de los componentes: Evite concentrar fuentes de calor donde la capacidad de enfriamiento sea limitada.
Difusión del calor: utilice placas conductoras o estructuras envolventes para distribuir el calor localizado de manera más uniforme.
Para los OBC enfriados por aire, una mejor geometría del disipador de calor y una mejor gestión del flujo de aire pueden proporcionar una mejora suficiente. En los diseños refrigerados por líquido, la placa fría también debe estar en contacto eficaz con las fuentes de calor correspondientes. Ninguno de estos enfoques puede compensar todos los cuellos de botella térmicos internos.
La refrigeración líquida requiere más que seleccionar un refrigerante y agregar una bomba. El circuito completo debe ofrecer suficiente capacidad de eliminación de calor en las condiciones de funcionamiento previstas. La temperatura de entrada del refrigerante, el caudal, la caída de presión y el rendimiento del intercambiador de calor afectan el resultado.
Los ingenieros también deberían decidir si utilizarán un circuito de refrigeración del vehículo existente o un circuito dedicado. Un circuito existente puede reducir la duplicación de hardware, pero otros componentes pueden competir por su capacidad de refrigeración. Sus condiciones de temperatura y flujo deben seguir siendo adecuadas para el OBC.
La compatibilidad con el refrigerante es igualmente importante. Los materiales deben resistir la corrosión y la degradación en las condiciones de funcionamiento esperadas. Los sellos y las conexiones necesitan presiones nominales adecuadas, mientras que la carcasa debe proteger los componentes eléctricos de posibles fugas. Estos requisitos deben abordarse durante el diseño inicial y no después de la integración.
Los ventiladores y las bombas consumen energía eléctrica. Su uso de energía puede reducir la eficiencia general del sistema, especialmente cuando funcionan durante períodos prolongados. Por lo tanto, los ingenieros deberían comparar el rendimiento de la refrigeración con el consumo de energía auxiliar.
La refrigeración líquida puede proporcionar una transferencia de calor más fuerte, pero su hardware agregado puede aumentar los costos, la masa y los requisitos de mantenimiento. La refrigeración por aire puede reducir el número de componentes, pero los disipadores de calor más grandes o los ventiladores más potentes pueden crear sus propios problemas de ruido y embalaje.
Una evaluación práctica debe considerar el sistema completo:
Rendimiento de refrigeración en las peores condiciones operativas esperadas.
Uso de energía auxiliar en ciclos de carga representativos.
Costos de hardware, instalación y servicio.
Riesgos de confiabilidad y accesibilidad al mantenimiento.
Efectos sobre el tamaño del gabinete, la masa y los componentes circundantes.
El objetivo no es maximizar la capacidad de refrigeración a cualquier precio. Su objetivo es cumplir con los requisitos térmicos con un equilibrio adecuado entre rendimiento, complejidad y costo del ciclo de vida.
La refrigeración por aire y por líquido cubre muchas aplicaciones de OBC, pero algunos diseños enfrentan limitaciones competitivas. Es posible que un sistema necesite una mejor distribución del calor sin un recinto más grande. Otro puede experimentar picos térmicos breves en lugar de una carga elevada constante. En estos casos, la gestión térmica híbrida o materiales mejorados pueden ayudar. Estos enfoques deberían abordar un problema de ingeniería definido en lugar de agregar complejidad sin beneficios mensurables.
La difusión pasiva de calor utiliza materiales conductores para alejar el calor de fuentes concentradas. Luego, el flujo de aire forzado aleja ese calor del disipador de calor o del gabinete. Juntos, pueden mejorar la refrigeración sin introducir un circuito de líquido.
Este enfoque es útil cuando la convección natural por sí sola no puede satisfacer los requisitos térmicos. Un ventilador puede aumentar el flujo de aire a través de superficies de disipador de calor cuidadosamente diseñadas. Un mejor contacto de los componentes y rutas de flujo de aire también pueden reducir los puntos calientes.
Sin embargo, el aire forzado todavía depende del entorno. Las altas temperaturas ambientales o la ventilación restringida pueden limitar su rendimiento. Los ingenieros deben probar el conjunto completo antes de asumir que un flujo de aire adicional resolverá el problema.
Los enfoques híbridos combinan técnicas térmicas para abordar diferentes condiciones operativas. Por ejemplo, un recinto conductor puede difundir el calor mientras que un mecanismo de enfriamiento separado maneja las pérdidas concentradas. Un amortiguador térmico pasivo también puede absorber algo de calor durante breves picos de carga.
Los materiales de cambio de fase son una posible opción para la amortiguación térmica temporal. Absorben calor durante una transición de fase, lo que ayuda a moderar los aumentos cortos de temperatura. Sin embargo, su capacidad de almacenamiento es limitada y deben liberar el calor almacenado antes del siguiente ciclo exigente.
Los diseños híbridos requieren una validación cuidadosa. Los ingenieros deben confirmar con qué frecuencia ocurren los picos de carga, cuánto calor se acumula y qué tan rápido se recupera el sistema. Si el OBC genera calor excesivo continuamente, un amortiguador térmico por sí solo no resolverá el problema.
La selección de materiales puede mejorar el rendimiento térmico sin cambiar todo el sistema de refrigeración. Los sustratos térmicamente conductores, los materiales de interfaz adecuados y las capas de difusión del calor pueden ayudar a reducir la resistencia térmica local.
El nitruro de aluminio, por ejemplo, ofrece una alta conductividad térmica y aislamiento eléctrico en aplicaciones adecuadas. Puede considerarse para sustratos específicos o interfaces térmicas donde sus propiedades justifiquen el costo. La selección de materiales también debe tener en cuenta los requisitos mecánicos, eléctricos, de fabricación y de confiabilidad.
Estas mejoras no pueden eliminar la necesidad de rechazar el calor del OBC completo. Si la generación total de calor excede la capacidad de enfriamiento disponible, una mejor conducción interna solo solucionará parte del problema. Los ingenieros primero deben identificar el cuello de botella mediante análisis y pruebas térmicas.
Los cálculos térmicos ayudan a reducir las opciones, pero no pueden probar que un diseño funcionará en todas las condiciones. Las pruebas de prototipo deben confirmar los límites de temperatura, la capacidad de enfriamiento y la confiabilidad del conjunto completo. Este paso también ayuda a identificar problemas antes de finalizar las herramientas de producción y la integración del vehículo.
Comience estimando las pérdidas de energía en todo el OBC. Identifique las principales fuentes de calor y determine cuánto calor debe eliminar cada ruta de enfriamiento. Los ingenieros pueden utilizar cálculos de resistencia térmica para estimar las temperaturas de los componentes antes de construir un prototipo.
La dinámica de fluidos computacional (CFD) puede ayudar a analizar el flujo de aire, la distribución del refrigerante y los patrones de temperatura. Las simulaciones pueden revelar aire estancado, flujo desigual o puntos calientes localizados. Sin embargo, su precisión depende de condiciones límite apropiadas y de datos materiales fiables.
La evaluación debe cubrir varios escenarios operativos:
Carga continua a la salida requerida.
Altas temperaturas ambiente y flujo de aire restringido.
Funcionamiento simultáneo de funciones de conversión integradas.
Cambios en la temperatura del refrigerante o flujo disponible.
Ciclos de carga repetidos y cargas térmicas cambiantes.
Los resultados de la simulación deberían guiar las pruebas de prototipos, no reemplazarlas. Los ingenieros deben comparar las predicciones con las temperaturas medidas y perfeccionar el modelo cuando sea necesario.
Las pruebas de prototipos deben medir temperaturas en componentes críticos e interfaces de enfriamiento relevantes. Dependiendo del diseño, las mediciones pueden incluir temperaturas de semiconductores, superficies de gabinetes, temperaturas de entrada y salida del refrigerante y rendimiento del ventilador o de la bomba.
Las pruebas deben confirmar si el OBC alcanza una temperatura estable durante el funcionamiento sostenido. El ciclo térmico también puede revelar debilidades causadas por expansiones y contracciones repetidas. Las pruebas ambientales deben reflejar la instalación prevista y los requisitos aplicables.
Los escenarios de fallos de refrigeración merecen una atención específica. Los ejemplos incluyen falla del ventilador, flujo de aire bloqueado, flujo de refrigerante reducido y mal funcionamiento de la bomba. Los ingenieros deben verificar si el cargador detecta estas condiciones y responde de manera segura. Las posibles respuestas incluyen reducir la potencia de salida, activar controles de protección o apagar cuando sea necesario.
La decisión final debe considerar las necesidades operativas a largo plazo, no sólo el rendimiento del prototipo. Un sistema de refrigeración que cumpla todos los objetivos térmicos puede seguir siendo inadecuado si el mantenimiento es difícil o los costes de integración son excesivos.
Antes de aprobar el diseño, revise los siguientes elementos:
Cumplimiento térmico: confirme que los componentes críticos permanezcan dentro de sus límites de temperatura especificados.
Consumo de energía: Mida la potencia de refrigeración auxiliar en condiciones de funcionamiento representativas.
Requisitos de servicio: Definir intervalos de inspección y procedimientos para componentes reemplazables.
Consistencia de la producción: confirme que las tolerancias de ensamblaje y la calidad de la interfaz respalden un rendimiento térmico repetible.
Respuesta ante fallos: Verifique las funciones de protección y documente los resultados de validación requeridos.
La preparación para la producción también requiere criterios de aceptación claros. Se deben documentar los límites de prueba, los lugares de medición y las condiciones de operación. Estos registros ayudan a mantener la coherencia entre la validación del prototipo y las unidades fabricadas.

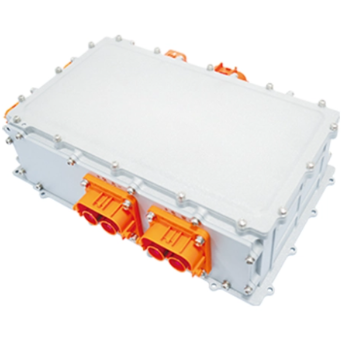

La elección del método de enfriamiento OBC correcto depende de las cargas de calor, el espacio y las condiciones de operación. La refrigeración por aire se adapta a diseños que cumplen con los requisitos térmicos a través de sistemas más simples, mientras que la refrigeración líquida admite aplicaciones exigentes. Las soluciones híbridas y los materiales avanzados pueden abordar desafíos térmicos específicos. Los ingenieros deben evaluar los presupuestos térmicos, evaluar los entornos operativos y validar el rendimiento en las peores condiciones antes de la producción. Landworld proporciona soluciones OBC para aplicaciones de vehículos eléctricos, con soporte de ingeniería que cubre la selección del método de enfriamiento, la integración térmica, el empaque y los requisitos de validación. La solución OBC adecuada ayuda a los fabricantes a equilibrar la gestión térmica, la complejidad del sistema y las necesidades operativas a largo plazo.
R: El mejor método de enfriamiento de OBC depende de la generación de calor, el espacio disponible y las condiciones de operación. La refrigeración por aire se adapta a cargas térmicas manejables, mientras que la refrigeración líquida admite aplicaciones exigentes.
R: Un método de enfriamiento OBC eficaz controla las temperaturas de los componentes durante la carga. Ayuda a prevenir el sobrecalentamiento, respalda un funcionamiento estable y protege los componentes electrónicos sensibles del estrés térmico excesivo.
R: La refrigeración líquida transfiere calor de manera eficiente desde fuentes concentradas. Se adapta a OBC de alta potencia, gabinetes compactos y aplicaciones de carga continua donde el flujo de aire por sí solo puede no proporcionar suficiente capacidad de enfriamiento.
R: La refrigeración por aire suele tener costes iniciales más bajos porque requiere menos componentes. La refrigeración líquida añade bombas, mangueras e interfaces de refrigerante, pero puede satisfacer mejor los exigentes requisitos térmicos.
R: Sí. Un método de enfriamiento OBC híbrido puede combinar distribución de calor, flujo de aire forzado o amortiguación térmica. Los ingenieros deberían considerarlo cuando las pruebas revelen limitaciones en los diseños de refrigeración convencionales.
