Welke OBC-koelmethode moet u kiezen?

Een De ingebouwde lader zet wisselstroom om in gelijkstroom voor de accu van een elektrisch voertuig. Deze conversie genereert echter warmte, wat de laadprestaties en de levensduur van de componenten kan beïnvloeden. Bij het kiezen van de juiste OBC-koelmethode gaat het om meer dan alleen het afvoeren van warmte. Ingenieurs moeten de thermische prestaties, het laadvermogen, de beschikbare ruimte, de bedrijfsomstandigheden, de kosten en de systeemcomplexiteit in evenwicht brengen. Luchtkoeling, vloeistofkoeling en hybride thermisch beheer bieden elk verschillende voordelen. De juiste keuze hangt af van de werkelijke warmtebelasting en vereisten voor voertuigintegratie, en niet alleen van het nominale vermogen. Deze gids vergelijkt deze benaderingen en legt uit hoe u hun afwegingen kunt evalueren. U leert hoe u een koeloplossing selecteert die voldoet aan de behoeften van uw toepassing en een betrouwbare werking ondersteunt.

Luchtkoeling versus vloeistofkoeling: welke OBC-koelmethode past bij uw toepassing?

Luchtkoeling en vloeistofkoeling zijn de twee belangrijkste benaderingen voor het beheren van OBC-warmte. Luchtgekoelde ontwerpen gebruiken omringende lucht om warmte af te voeren. Vloeistofgekoelde ontwerpen brengen warmte over naar circulerende koelvloeistof, die deze vervolgens via een warmtewisselaar afgeeft. Geen van beide opties is automatisch beter voor elk voertuig. Ingenieurs moeten de verwachte warmtebelasting, beschikbare ruimte, bedrijfsomgeving en volledige systeemkosten vergelijken voordat ze een beslissing nemen.

Luchtgekoelde OBC's voor eenvoudigere systemen en gematigde thermische belastingen

Een luchtgekoelde OBC maakt gebruik van natuurlijke luchtstroom of een ventilator om warmte af te voeren. Koellichamen, geleidende behuizingen en interne thermische paden voeren de warmte weg van de voedingscomponenten. De omringende lucht voert die warmte vervolgens weg van de oplader.

Deze OBC-koelmethode kan de systeemcomplexiteit verminderen omdat er geen speciaal koelmiddelcircuit voor nodig is. Het kan ook het onderhoud vereenvoudigen en het aantal potentiële lekpunten verminderen. De prestaties zijn echter sterk afhankelijk van de luchtstroom, het ontwerp van het koellichaam en de omgevingstemperatuur.

Luchtkoeling is het overwegen waard als de lader bij continu gebruik aan zijn temperatuurlimieten kan voldoen. Het kan geschikt zijn voor compacte mobiliteitsapparatuur en andere toepassingen met beheersbare warmtebelastingen. Beperkte ventilatie, hoge omgevingstemperaturen en stof kunnen de effectiviteit ervan verminderen.

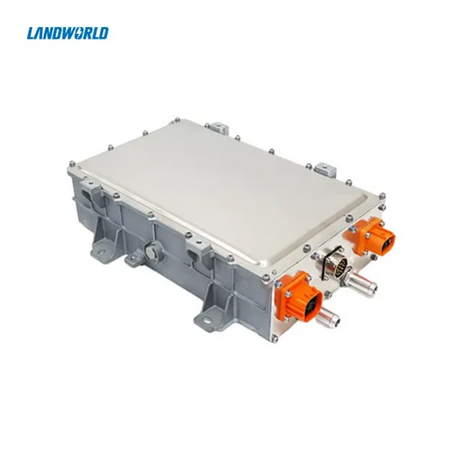

Vloeistofgekoelde OBC's voor hogere warmtebelastingen en compacte verpakkingen

A vloeistofgekoelde OBC draagt ​​warmte over via een koude plaat of een ander geschikt thermisch grensvlak. Een pomp circuleert koelvloeistof door het circuit. Het koelmiddel transporteert warmte naar een warmtewisselaar of een bestaand voertuigkoelsysteem.

Vloeistofkoeling kan aanzienlijke warmte uit geconcentreerde bronnen verwijderen. Het ondersteunt ook compacte verpakkingen omdat het ontwerp mogelijk minder afhankelijk is van grote luchtgekoelde koellichamen. Deze voordelen worden waardevol wanneer een ingebouwde lader continu werkt of te maken heeft met beperkte installatieruimte.

Vloeistofkoeling voegt echter componenten en integratievereisten toe. Pompen, slangen, afdichtingen, koelvloeistofaansluitingen en regelsystemen vereisen allemaal een zorgvuldig ontwerp. Ingenieurs moeten ook rekening houden met lekkage, corrosie, drukval en koelvloeistofcompatibiliteit. De waarde ervan hangt af van de vraag of de verbeterde thermische prestaties deze aanvullende eisen rechtvaardigen.

Snelle vergelijking van de belangrijkste afwegingen

De volgende tabel geeft een eerste vergelijking. De werkelijke prestaties zijn afhankelijk van het ontwerp van de lader en de bedrijfsomstandigheden.

Gebruik deze vergelijking om de opties te beperken, niet om de definitieve beslissing te nemen. Een goed ontworpen luchtgekoelde unit kan beter presteren dan een slecht geïntegreerde vloeistofgekoelde unit. Thermische validatie blijft essentieel.

Welke factoren moeten uw keuze voor OBC-koeling bepalen?

De selectie van de OBC-koelmethode moet beginnen met de feitelijke bedrijfsvereisten. Het nominale laadvermogen biedt nuttige context, maar onthult niet de volledige thermische belasting. Twee laders met vergelijkbare uitgangswaarden kunnen verschillende verliezen, componentindelingen en koelingsvereisten hebben.

Schat de warmteontwikkeling onder reële laadomstandigheden

Niet al het elektrische ingangsvermogen wordt een bruikbare output. Een deel van de energie wordt warmte door halfgeleidergeleiding, schakelverliezen, magnetische componenten en andere interne verliezen. Deze verliezen bepalen hoeveel warmte het koelsysteem moet afvoeren.

Ingenieurs kunnen de warmteontwikkeling schatten door het elektrisch ingangsvermogen, het uitgangsvermogen en de conversie-efficiëntie te vergelijken. Neem bijvoorbeeld een lader die een vermogen van 11 kW levert met een illustratief rendement van 95%. De vermogensverliezen zouden ongeveer 579 watt aan warmte produceren. Dit voorbeeld dient alleen ter uitleg, niet als specificatie voor een bepaalde oplader.

Ingenieurs moeten continu opladen, piekbelastingen en veranderende bedrijfsomstandigheden evalueren. Geïntegreerde OBC- en DC/DC-omzetterontwerpen vereisen ook aandacht voor de gecombineerde thermische belasting. Beide functies kunnen warmte genereren binnen dezelfde behuizing. Zie Landworld's voor geïntegreerde stroomarchitecturen aan boord 2-in-1 OBC + DC/DC-oplossingen.

Evalueer de omgevingstemperatuur, de behuizingsruimte en de installatieomstandigheden

De omgeving heeft een directe invloed op de warmteafwijzing. Een oplader die in een koele, goed geventileerde ruimte werkt, heeft te maken met andere omstandigheden dan een oplader die in een heet, afgesloten compartiment is geïnstalleerd. Stof, vocht en trillingen kunnen ook de koelcomponenten en het ontwerp van de behuizing beïnvloeden.

Controleer deze installatiefactoren voordat u een koelarchitectuur kiest:

• Beschikbare ruimte: Identificeer de ruimte voor koellichamen, luchtstroomdoorgangen, koelmiddelleidingen en servicetoegang.

• Omgevingstemperatuur: Stel het verwachte bedrijfsbereik en de hoogste ontwerptemperatuur vast.

• Luchtstroomomstandigheden: Bepaal of omringende structuren de ventilatie beperken of verwarmde lucht vasthouden.

• Milieubescherming: Houd rekening met afdichtingseisen tegen water, stof en andere verontreinigingen.

• Voertuigintegratie: Controleer nabijgelegen componenten, montagerichting en toegang voor onderhoud.

Deze omstandigheden kunnen vloeistofkoeling bevorderen, maar bepalen niet alleen het antwoord. Een goed ontworpen luchtgekoeld ontwerp kan nog steeds aan hoge eisen voldoen.

Stel temperatuurlimieten voor componenten en betrouwbaarheidsdoelen in

Het koelsysteem moet individuele componenten beschermen en niet alleen een aanvaardbare temperatuur in de behuizing handhaven. Vermogenshalfgeleiders, condensatoren, transformatoren en inductoren hebben verschillende thermische limieten. Hun locaties en thermische interfaces beïnvloeden ook hun werkelijke bedrijfstemperaturen.

Een nuttig OBC-thermisch ontwerp zou eerst de meest temperatuurgevoelige componenten moeten identificeren. Ingenieurs kunnen vervolgens toegestane temperaturen en geschikte veiligheidsmarges definiëren. Gelokaliseerde hotspots verdienen bijzondere aandacht, omdat gemiddelde metingen van de behuizing deze kunnen verbergen.

Componentgegevensbladen bieden uitgangspunten voor deze limieten. De uiteindelijke waarden moeten ook de beoogde levensduur, omgevingsomstandigheden en toepasselijke productvereisten weerspiegelen. Het koelsysteem moet tijdens de slechtste werking de kritische componenten binnen de gespecificeerde limieten houden.

Hoe beïnvloeden het ontwerp en de integratie van koelsystemen de prestaties?

Het kiezen van het koelmedium is slechts een onderdeel van het OBC-thermisch beheer. Warmte moet van elk onderdeel naar een oppervlak reizen waar het systeem deze kan afstoten. Slechte thermische interfaces of een ongelijkmatige warmteverdeling kunnen een anderszins capabel koelsysteem ondermijnen.

Optimaliseer koellichamen, thermische interfaces en interne warmtepaden

Warmte beweegt door verschillende materialen voordat het de omringende lucht of koelvloeistof bereikt. Elke interface voegt thermische weerstand toe. Het verminderen van deze weerstand helpt de temperatuur van de componenten te verlagen en verbetert het gebruik van de beschikbare koelcapaciteit.

Ingenieurs moeten de volgende ontwerpelementen evalueren:

• Koellichamen: Selecteer geschikte lamelgeometrie, oppervlak en materiaaleigenschappen voor de beschikbare koelomstandigheden.

• Thermische interfacematerialen: Zorgen voor goed contact tussen warmtegenererende componenten en warmteverspreiders.

• Plaatsing van componenten: Vermijd het concentreren van warmtebronnen op plaatsen waar de koelcapaciteit beperkt is.

• Warmteverspreiding: Gebruik geleidende platen of behuizingsstructuren om plaatselijke warmte gelijkmatiger te verdelen.

Voor luchtgekoelde OBC's kunnen een betere geometrie van het koellichaam en een beter luchtstroombeheer voldoende verbetering opleveren. Bij vloeistofgekoelde ontwerpen moet de koude plaat ook effectief in contact komen met de relevante warmtebronnen. Geen van beide benaderingen kan elk intern thermisch knelpunt compenseren.

Controleer koelvloeistofcircuits, pompen en voertuigkoelingsinterfaces

Vloeistofkoeling vereist meer dan het selecteren van een koelvloeistof en het toevoegen van een pomp. Het volledige circuit moet onder de beoogde bedrijfsomstandigheden voldoende warmteafvoercapaciteit leveren. De koelvloeistofinlaattemperatuur, het debiet, de drukval en de prestaties van de warmtewisselaar hebben allemaal invloed op het resultaat.

Ingenieurs moeten ook beslissen of ze een bestaand voertuigkoelcircuit of een speciaal circuit willen gebruiken. Een bestaande lus kan dubbele hardware verminderen, maar andere componenten kunnen concurreren om de koelcapaciteit. De temperatuur- en stromingsomstandigheden moeten geschikt blijven voor de OBC.

Compatibiliteit met koelmiddelen is net zo belangrijk. Materialen moeten bestand zijn tegen corrosie en degradatie onder de verwachte bedrijfsomstandigheden. Afdichtingen en aansluitingen hebben geschikte drukwaarden nodig, terwijl de behuizing elektrische componenten moet beschermen tegen mogelijke lekkage. Deze vereisten moeten tijdens het initiële ontwerp worden aangepakt en niet na de integratie.

Breng de koelprestaties in evenwicht met hulpvoeding en systeemcomplexiteit

Ventilatoren en pompen verbruiken elektrische energie. Hun energieverbruik kan de algehele systeemefficiëntie verminderen, vooral als ze gedurende lange perioden in bedrijf zijn. Ingenieurs moeten daarom de koelprestaties vergelijken met het verbruik van hulpenergie.

Vloeistofkoeling kan voor een sterkere warmteoverdracht zorgen, maar de toegevoegde hardware kan de kosten, massa en onderhoudsvereisten verhogen. Luchtkoeling kan het aantal componenten verminderen, maar grotere koellichamen of sterkere ventilatoren kunnen hun eigen verpakkings- en geluidsproblemen veroorzaken.

Bij een praktische evaluatie moet het volledige systeem in ogenschouw worden genomen:

• Koelprestaties bij de slechtst verwachte bedrijfscondities.

• Hulpenergiegebruik gedurende representatieve laadcycli.

• Hardware-, installatie- en servicekosten.

• Betrouwbaarheidsrisico's en onderhoudstoegankelijkheid.

• Effecten op de grootte, massa en omringende componenten van de behuizing.

Het doel is niet om koste wat het kost de koelcapaciteit te maximaliseren. Het is bedoeld om te voldoen aan de thermische eisen met een passend evenwicht tussen prestaties, complexiteit en levenscycluskosten.

Wanneer moet u hybride of alternatieve koelingsbenaderingen overwegen?

Lucht- en vloeistofkoeling bestrijken veel OBC-toepassingen, maar sommige ontwerpen hebben te maken met concurrerende beperkingen. Een systeem heeft mogelijk een betere warmtespreiding nodig zonder een grotere behuizing. Een ander kan korte thermische pieken ervaren in plaats van een constante hoge belasting. In deze gevallen kunnen hybride thermisch beheer of verbeterde materialen helpen. Deze benaderingen moeten een gedefinieerd technisch probleem aanpakken in plaats van complexiteit toe te voegen zonder meetbare voordelen.

Combineer passieve warmteverspreiding met geforceerde luchtstroom

Passieve warmteverspreiding maakt gebruik van geleidende materialen om warmte weg te voeren van geconcentreerde bronnen. Een geforceerde luchtstroom voert die warmte vervolgens weg van het koellichaam of de behuizing. Samen kunnen ze de koeling verbeteren zonder een vloeistofcircuit te introduceren.

Deze aanpak is nuttig wanneer natuurlijke convectie alleen niet aan de thermische eisen kan voldoen. Een ventilator kan de luchtstroom over zorgvuldig ontworpen koellichaamoppervlakken vergroten. Beter componentcontact en betere luchtstroompaden kunnen ook hotspots verminderen.

Geforceerde lucht is echter nog steeds afhankelijk van de omgeving. Hoge omgevingstemperaturen of beperkte ventilatie kunnen de prestaties ervan beperken. Ingenieurs moeten de volledige constructie testen voordat ze ervan uitgaan dat extra luchtstroom het probleem zal oplossen.

Gebruik Hybrid Thermal Management voor ongelijkmatige of wisselende belastingen

Hybride benaderingen combineren thermische technieken om verschillende bedrijfsomstandigheden aan te pakken. Een geleidende behuizing kan bijvoorbeeld warmte verspreiden, terwijl een afzonderlijk koelmechanisme geconcentreerde verliezen opvangt. Een passieve thermische buffer kan tijdens korte belastingspieken ook wat warmte absorberen.

Faseveranderingsmaterialen zijn een mogelijke optie voor tijdelijke thermische buffering. Ze absorberen warmte tijdens een faseovergang, waardoor korte temperatuurstijgingen worden gematigd. Hun opslagcapaciteit is echter beperkt en ze moeten de opgeslagen warmte vrijgeven vóór de volgende veeleisende cyclus.

Hybride ontwerpen vereisen een zorgvuldige validatie. Ingenieurs moeten bevestigen hoe vaak piekbelastingen voorkomen, hoeveel warmte zich ophoopt en hoe snel het systeem herstelt. Als de OBC continu overmatige hitte genereert, zal een thermische buffer alleen het probleem niet oplossen.

Beoordeel geavanceerde materialen voordat u de koelarchitectuur opnieuw ontwerpt

Materiaalkeuze kan de thermische prestaties verbeteren zonder het hele koelsysteem te veranderen. Thermisch geleidende substraten, geschikte interfacematerialen en warmtespreidende lagen kunnen de lokale thermische weerstand helpen verminderen.

Aluminiumnitride biedt bijvoorbeeld een hoge thermische geleidbaarheid en elektrische isolatie in geschikte toepassingen. Het kan worden overwogen voor specifieke substraten of thermische grensvlakken waar de eigenschappen de kosten rechtvaardigen. Bij de materiaalkeuze moet ook rekening worden gehouden met mechanische, elektrische, productie- en betrouwbaarheidsvereisten.

Deze verbeteringen kunnen de noodzaak om warmte uit de volledige OBC af te voeren niet wegnemen. Als de totale warmteontwikkeling de beschikbare koelcapaciteit overschrijdt, zal een betere interne geleiding slechts een deel van het probleem oplossen. Ingenieurs moeten eerst het knelpunt identificeren door middel van thermische analyse en testen.

Hoe kunt u een OBC-koelmethode vóór productie valideren?

Thermische berekeningen helpen de keuzes te beperken, maar ze kunnen niet bewijzen dat een ontwerp onder alle omstandigheden zal werken. Prototypetests moeten de temperatuurlimieten, het koelvermogen en de betrouwbaarheid van de volledige assemblage bevestigen. Deze stap helpt ook bij het identificeren van problemen voordat de productietools en voertuigintegratie zijn afgerond.

Bereken het thermische budget en simuleer de slechtste omstandigheden

Begin met het schatten van de vermogensverliezen over de OBC. Identificeer de belangrijkste warmtebronnen en bepaal hoeveel warmte elk koelpad moet verwijderen. Ingenieurs kunnen thermische weerstandsberekeningen gebruiken om de temperatuur van componenten te schatten voordat ze een prototype bouwen.

Computational Fluid Dynamics (CFD) kan helpen bij het analyseren van de luchtstroom, de koelvloeistofverdeling en temperatuurpatronen. Simulaties kunnen stilstaande lucht, ongelijkmatige stroming of plaatselijke hotspots aan het licht brengen. Hun nauwkeurigheid hangt echter af van geschikte randvoorwaarden en betrouwbare materiaalgegevens.

De evaluatie moet verschillende exploitatiescenario's omvatten:

• Continu opladen bij het vereiste vermogen.

• Hoge omgevingstemperaturen en beperkte luchtstroom.

• Gelijktijdige werking van geïntegreerde conversiefuncties.

• Veranderingen in de koelvloeistoftemperatuur of het beschikbare debiet.

• Herhaalde oplaadcycli en veranderende thermische belastingen.

Simulatieresultaten moeten het testen van prototypen begeleiden en niet vervangen. Ingenieurs moeten voorspellingen vergelijken met gemeten temperaturen en het model indien nodig verfijnen.

Test temperatuurstabiliteit, koelingsstoringen en omgevingsduurzaamheid

Prototypetests moeten temperaturen meten bij kritische componenten en relevante koelinterfaces. Afhankelijk van het ontwerp kunnen metingen betrekking hebben op halfgeleidertemperaturen, behuizingsoppervlakken, koelvloeistofinlaat- en uitlaattemperaturen en ventilator- of pompprestaties.

Tests moeten bevestigen of de OBC tijdens langdurig gebruik een stabiele temperatuur bereikt. Thermische cycli kunnen ook zwakheden aan het licht brengen die worden veroorzaakt door herhaalde uitzetting en samentrekking. Omgevingstests moeten de beoogde installatie en toepasselijke vereisten weerspiegelen.

Scenario’s voor koelingsstoringen verdienen specifieke aandacht. Voorbeelden hiervan zijn ventilatorstoringen, geblokkeerde luchtstroom, verminderde koelvloeistofstroom en pompstoring. Ingenieurs moeten verifiëren of de lader deze omstandigheden detecteert en veilig reageert. Mogelijke reacties zijn onder meer het verminderen van het uitgangsvermogen, het activeren van beschermende bedieningselementen of het uitschakelen wanneer dat nodig is.

Vergelijk levenscycluskosten, onderhoudsgemak en productiegereedheid

Bij de uiteindelijke beslissing moet rekening worden gehouden met de operationele behoeften op de lange termijn, en niet alleen met de prestaties van het prototype. Een koelsysteem dat aan alle thermische doelstellingen voldoet, kan nog steeds ongeschikt zijn als het onderhoud moeilijk is of de integratiekosten buitensporig hoog zijn.

Controleer de volgende punten voordat u het ontwerp goedkeurt:

• Thermische conformiteit: Bevestig dat kritische componenten binnen de gespecificeerde temperatuurlimieten blijven.

• Energieverbruik: Meet het hulpkoelvermogen onder representatieve bedrijfsomstandigheden.

• Servicevereisten: Definieer inspectie-intervallen en -procedures voor vervangbare componenten.

• Productieconsistentie: Bevestig dat assemblagetoleranties en interfacekwaliteit herhaalbare thermische prestaties ondersteunen.

• Reactie op fouten: Verifieer de beveiligingsfuncties en documenteer de vereiste validatieresultaten.

De productiegereedheid vereist ook duidelijke acceptatiecriteria. Testlimieten, meetlocaties en bedrijfsomstandigheden moeten worden gedocumenteerd. Deze gegevens helpen de consistentie tussen prototypevalidatie en gefabriceerde eenheden te behouden.

Conclusie

Het kiezen van de juiste OBC-koelmethode is afhankelijk van de warmtebelasting, de ruimte en de bedrijfsomstandigheden. Luchtkoelingpakken ontwerpen die voldoen aan de thermische eisen door middel van eenvoudigere systemen, terwijl vloeistofkoeling veeleisende toepassingen ondersteunt. Hybride oplossingen en geavanceerde materialen kunnen specifieke thermische uitdagingen aanpakken. Ingenieurs moeten de thermische budgetten beoordelen, de bedrijfsomgevingen evalueren en de prestaties onder de slechtst denkbare omstandigheden valideren vóór de productie. Landworld biedt OBC-oplossingen voor EV-toepassingen, met technische ondersteuning voor de selectie van koelmethoden, thermische integratie, verpakking en validatie-eisen. De juiste OBC-oplossing helpt fabrikanten bij het balanceren van thermisch beheer, systeemcomplexiteit en operationele behoeften op de lange termijn.

Veelgestelde vragen

Vraag: Welke OBC-koelmethode is het beste voor elektrische voertuigen?

A: De beste OBC-koelmethode is afhankelijk van de warmteontwikkeling, de beschikbare ruimte en de bedrijfsomstandigheden. Luchtkoeling is geschikt voor beheersbare thermische belastingen, terwijl vloeistofkoeling veeleisende toepassingen ondersteunt.

Vraag: Welke invloed heeft een OBC-koelmethode op de laadprestaties?

A: Een effectieve OBC-koelmethode regelt de temperatuur van de componenten tijdens het opladen. Het helpt oververhitting te voorkomen, ondersteunt een stabiele werking en beschermt gevoelige elektronica tegen overmatige thermische belasting.

Vraag: Waarom heeft vloeistofkoeling de voorkeur voor OBC's met hoog vermogen?

A: Vloeistofkoeling brengt warmte efficiënt over van geconcentreerde bronnen. Het is geschikt voor OBC's met hoog vermogen, compacte behuizingen en toepassingen voor continu opladen waarbij de luchtstroom alleen mogelijk niet voldoende koelcapaciteit biedt.

Vraag: Is luchtkoeling goedkoper dan vloeistofkoeling voor een OBC?

A: Luchtkoeling heeft vaak lagere initiële kosten omdat er minder componenten nodig zijn. Vloeistofkoeling voegt pompen, slangen en koelmiddelinterfaces toe, maar voldoet mogelijk beter aan de veeleisende thermische eisen.

Vraag: Kan een hybride OBC-koelmethode de thermische prestaties verbeteren?

EEN: Ja. Een hybride OBC-koelmethode kan warmtespreiding, geforceerde luchtstroom of thermische buffering combineren. Ingenieurs moeten hiermee rekening houden wanneer uit tests blijkt dat er beperkingen zijn in conventionele koelontwerpen.
