Visualizzazioni: 0 Autore: Editor del sito Orario di pubblicazione: 29/07/2025 Origine: Sito
Nel mondo in rapida evoluzione dell'elettronica, selezionare il giusto Il convertitore DC-DC è fondamentale per ottimizzare le prestazioni e l'efficienza del sistema. Che tu sia un ingegnere che progetta sistemi di alimentazione o un hobbista che lavora su un progetto fai-da-te, comprendere le complessità dei convertitori CC/CC può fare una differenza significativa nel tuo lavoro. Questa guida completa approfondisce i vari tipi di convertitori, le loro applicazioni e i fattori da considerare quando si sceglie quello adatto alle proprie esigenze specifiche.
I convertitori CC-CC sono dispositivi elettronici che convertono la corrente continua (CC) da un livello di tensione a un altro. Sono componenti essenziali in molti sistemi elettronici e consentono un uso efficiente dell'energia abbinando i livelli di tensione tra le diverse parti di un circuito. I due tipi principali di convertitori CC-CC sono i regolatori lineari e i regolatori a commutazione, ciascuno con i suoi vantaggi e svantaggi.
I regolatori lineari sono semplici e forniscono una tensione di uscita pulita con un rumore minimo, rendendoli adatti a circuiti analogici sensibili. Tuttavia, sono meno efficienti dei regolatori a commutazione, soprattutto quando la differenza tra la tensione di ingresso e quella di uscita è ampia, poiché dissipano la tensione in eccesso sotto forma di calore.
I regolatori a commutazione, d'altro canto, offrono una maggiore efficienza accendendo e spegnendo rapidamente la tensione di ingresso e filtrando l'uscita. Sono più complessi ma possono gestire una gamma più ampia di conversioni di tensione con una minore perdita di potenza, rendendoli ideali per dispositivi e sistemi alimentati a batteria in cui l'efficienza è fondamentale.
Comprendere i diversi tipi di convertitori CC-CC è essenziale per selezionare quello giusto per la tua applicazione. I tipi principali includono convertitori buck, convertitori boost, convertitori buck-boost e convertitori isolati.
I convertitori buck riducono la tensione di ingresso a una tensione di uscita inferiore. Sono comunemente utilizzati in applicazioni in cui è richiesta una tensione inferiore da una sorgente di tensione più elevata. Ad esempio, a Il convertitore DC/DC step-down può essere utilizzato per alimentare componenti a bassa tensione da un pacco batteria ad alta tensione.
I convertitori boost aumentano la tensione di ingresso a una tensione di uscita più elevata. Vengono utilizzati quando la tensione fornita è inferiore a quella richiesta dal carico. Questo è comune nei dispositivi alimentati a batteria in cui la tensione della batteria diminuisce nel tempo.
I convertitori buck-boost possono aumentare o diminuire la tensione di ingresso, garantendo flessibilità nei sistemi in cui la tensione di ingresso varia al di sopra e al di sotto della tensione di uscita desiderata. Sono utili in applicazioni con tensioni di ingresso fluttuanti.
I convertitori isolati forniscono l'isolamento elettrico tra l'ingresso e l'uscita, migliorando la sicurezza e riducendo le interferenze. Questi convertitori sono essenziali nei dispositivi medici, nei sistemi industriali e in altre applicazioni in cui i circuiti di terra e l'isolamento elettrico rappresentano un problema. UN Il convertitore CC-CC isolato garantisce che l'uscita sia elettricamente separata dall'ingresso, fornendo protezione contro i guasti elettrici.
La scelta del convertitore DC-DC appropriato implica la considerazione di diversi fattori critici per garantire compatibilità e prestazioni ottimali.
Determina l'intervallo di tensioni di ingresso che il tuo sistema incontrerà e la tensione di uscita richiesta. Il convertitore deve essere in grado di gestire le tensioni di ingresso massime e minime fornendo allo stesso tempo un'uscita stabile. Trascurare questo aspetto può portare a un funzionamento inefficiente o a un guasto del sistema.
Comprendere i requisiti attuali del carico. Il convertitore dovrebbe fornire corrente sufficiente senza superare i suoi valori massimi. Un convertitore sottodimensionato potrebbe surriscaldarsi o guastarsi, mentre uno sovradimensionato può essere inefficiente e più costoso.
L’efficienza è fondamentale, soprattutto nelle applicazioni alimentate a batteria. Una maggiore efficienza significa una minore perdita di energia sotto forma di calore, il che può prolungare la durata della batteria e ridurre i requisiti di gestione termica. Il confronto dei livelli di efficienza in diverse condizioni di carico aiuta a selezionare il convertitore migliore per le proprie esigenze.
La dimensione fisica del convertitore deve rientrare nei limiti di progettazione del sistema. I convertitori compatti sono essenziali in applicazioni con spazio limitato come l'elettronica portatile. Tuttavia, le dimensioni più piccole potrebbero andare a scapito delle prestazioni termiche, quindi considerare i requisiti di raffreddamento.
La frequenza di commutazione influisce sulla dimensione dei componenti esterni (come induttori e condensatori) e sull'efficienza complessiva. Frequenze più elevate consentono componenti più piccoli ma possono introdurre più rumore e richiedere una progettazione più attenta per ridurre al minimo le interferenze elettromagnetiche (EMI).
I convertitori CC-CC sono utilizzati in un ampio spettro di settori e applicazioni, ciascuno con requisiti e sfide specifici.
Nei veicoli moderni, i convertitori CC-CC gestiscono la distribuzione dell'energia tra diversi sottosistemi. I veicoli elettrici e ibridi fanno molto affidamento sui convertitori per gestire i diversi livelli di tensione richiesti da motori, batterie e sistemi ausiliari. Ad esempio, a Il circuito convertitore CC-CC garantisce che i componenti elettronici sensibili ricevano una tensione stabile nonostante le fluttuazioni dalla batteria principale.
I pannelli solari e le turbine eoliche producono uscite di tensione variabili a seconda delle condizioni ambientali. I convertitori CC-CC regolano questa potenza per caricare le batterie o alimentare gli inverter per la connessione alla rete. I convertitori ad alta efficienza massimizzano la raccolta di energia e migliorano l'affidabilità del sistema.
Le apparecchiature per le telecomunicazioni richiedono alimentatori altamente affidabili. I convertitori CC-CC forniscono tensioni stabili alle apparecchiature di comunicazione sensibili, garantendo un servizio ininterrotto. L'isolamento è spesso necessario per proteggere le apparecchiature dai picchi di tensione e dai ritorni di terra.
I dispositivi portatili come smartphone, laptop e tablet utilizzano convertitori CC-CC per gestire la carica della batteria in modo efficiente. Questi convertitori aiutano a prolungare la durata della batteria e a ridurre la generazione di calore, il che è fondamentale per il comfort dell'utente e la longevità del dispositivo.
La progettazione o la selezione di un convertitore CC-CC implica diverse considerazioni tecniche che vanno oltre le specifiche di base.
La dissipazione del calore è un fattore critico, poiché temperature eccessive possono ridurre l'efficienza e abbreviare la durata del convertitore. Una corretta progettazione termica comprende dissipatori di calore, vie termiche e considerazioni sul flusso d'aria per mantenere temperature operative ottimali.
I convertitori a commutazione possono generare interferenze elettromagnetiche, influenzando altri componenti elettronici. Sono necessarie tecniche adeguate di filtraggio, schermatura e layout per soddisfare le normative EMC e prevenire interferenze con altri sistemi.
Il metodo di controllo (come la modulazione di larghezza di impulso o il controllo isteretico) influisce sulle prestazioni, sulla stabilità e sulla risposta del convertitore alle variazioni di carico. Comprendere queste topologie aiuta a selezionare un convertitore che soddisfi i requisiti di prestazioni dinamiche.
Nelle applicazioni mission-critical, l'affidabilità del convertitore DC-DC è fondamentale. La scelta di componenti con comprovata esperienza e la considerazione di fattori come il declassamento dei componenti e le funzionalità di protezione migliorano l'affidabilità del sistema.
L'esame delle applicazioni reali dei convertitori CC-CC fornisce informazioni su considerazioni e soluzioni pratiche.

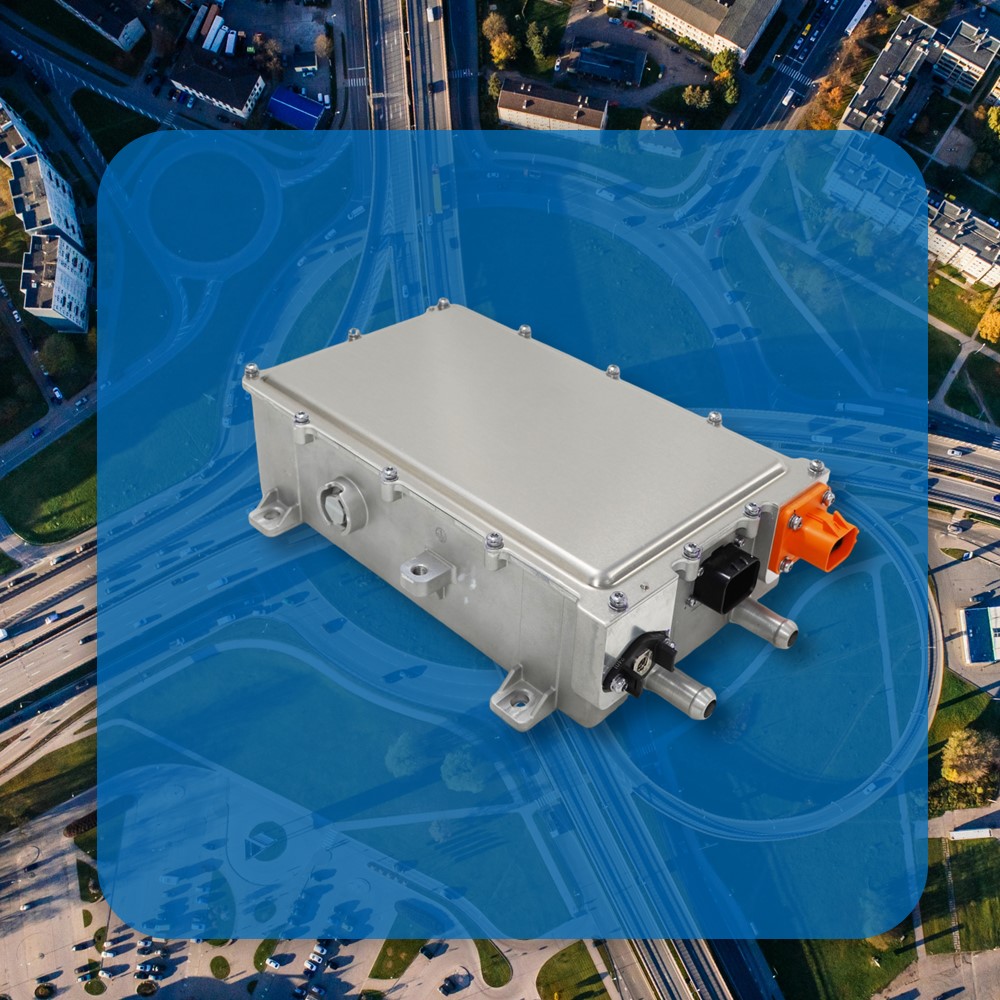

I veicoli elettrici utilizzano batterie ad alta tensione ma richiedono tensioni inferiori per i sistemi ausiliari. È necessario un robusto convertitore CC-CC per ridurre la tensione durante la gestione degli ambienti automobilistici difficili. Aziende come Landworld offrono convertitori CC/CC avanzati progettati per le esigenze specifiche del trasporto elettrico.
Le fabbriche utilizzano spesso un alimentatore centrale con distribuzione CC. I convertitori CC-CC forniscono i livelli di tensione necessari per vari sensori, controller e attuatori, garantendo un funzionamento affidabile in ambienti elettricamente rumorosi.
I progressi tecnologici continuano a migliorare le prestazioni e le capacità dei convertitori CC-CC.
Materiali come il nitruro di gallio (GaN) e il carburo di silicio (SiC) consentono una maggiore efficienza e dimensioni del convertitore più piccole grazie alle loro proprietà elettriche superiori. Questi materiali consentono frequenze di commutazione più elevate e migliori prestazioni termiche.
I convertitori moderni utilizzano tecniche di controllo digitale per migliorare i tempi di risposta, la stabilità e l'adattabilità. Il controllo digitale consente regolazioni precise e funzionalità intelligenti come la condivisione del carico e la protezione dai guasti.
La scelta del miglior convertitore CC-CC richiede un'attenta considerazione delle esigenze specifiche della propria applicazione, inclusi requisiti di tensione, efficienza, dimensioni e condizioni ambientali. Comprendere i diversi tipi di convertitori e le loro funzionalità consente di prendere decisioni informate che migliorano le prestazioni e l'affidabilità del sistema. Con l’avanzare della tecnologia, le opzioni per i convertitori ad alte prestazioni si espandono, offrendo soluzioni che soddisfano le esigenze sempre più complesse dei moderni sistemi elettronici. Rimanendo informati e selezionando i componenti giusti, ti assicuri che i tuoi progetti siano efficienti, robusti e a prova di futuro.
Per un'ulteriore esplorazione dei convertitori avanzati, valuta la possibilità di rivedere gli ultimi sviluppi nella tecnologia dei convertitori CC-CC ad alte prestazioni per trovare soluzioni su misura per le tue esigenze in evoluzione.
