Het upgraden van de laadmogelijkheden van voertuigen brengt vaak ernstige gevolgen met zich mee op het gebied van gewicht, ruimte en thermische belasting. Ingenieurs worden geconfronteerd met constante druk, waarbij snelle oplaadtijden moeten worden gecompenseerd door strikte fysieke chassislimieten. Voor compacte frames en zeer gespecialiseerde toepassingen leidt het teveel specificeren van een On-Board Charger (OBC) snel tot minder retourzendingen en verpakkingsfouten. Volumineuze oplaadhardware neemt kostbare laadcapaciteit in beslag en vereist zware koelsystemen die u zich in kleinere voertuigen eenvoudigweg niet kunt veroorloven.

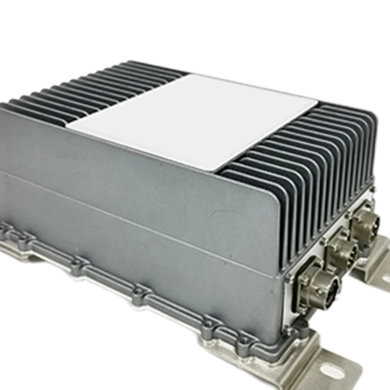

Gelukkig is de 3,3 kW OBC dient als de optimale technische basislijn waar absolute fysieke beperkingen het ontwerp dicteren. Het balanceert op perfecte wijze aanvaardbare AC-laadtijden met strikte eisen op het gebied van laadvermogen en thermisch beheer. U kunt betrouwbaar opladen gedurende de nacht of tijdens een dienst, zonder dat dit ten koste gaat van de voertuigdynamiek.
In deze gids bieden we technische inkoopteams en elektrotechnici een uitgebreid evaluatiekader. U zult precies ontdekken hoe u deze laders kunt integreren in verschillende vormfactoren, variërend van stedelijke micromobiliteit tot ruwe maritieme omgevingen. We richten ons sterk op moderne componenttopologie, rigoureuze veerkracht op milieugebied en real-world integratierealiteit.
Het vergroten van de OBC-capaciteit voegt historisch gezien 5 à 8 kg per kW toe; een unit van 3,3 kW behoudt kritische laadvermogenmarges in compacte mobiliteit en maritieme toepassingen.
Moderne 3,3 kW-laders maken gebruik van Wide Bandgap (WBG)-materialen zoals siliciumcarbide (SiC) en Phase-Shifted Full-Bridge (PSFB) of LLC-topologieën om een piekefficiëntie van> 94% te bereiken.
Naleving van de milieuvoorschriften – met name IP67 volledig afgedichte potting – is een niet-onderhandelbaar evaluatiecriterium bij de overgang van gebruik op de weg naar elektrische maritieme toepassingen.
Het implementeren van een door een ventilator gekoelde OBC van 3,3 kW voor 2W/3W vereist rigoureuze tests van de omgevingstemperatuur, omdat de motorruimte vaak de standaard operationele drempelwaarden kan overschrijden.
Ingenieurs weten dat AC-naar-DC-conversie aan boord strikte fysieke limieten kent. Je kunt de natuurkunde niet gemakkelijk bedriegen of materiële dichtheden negeren. Het opschalen van een oplader voegt historisch gezien grofweg vijf tot acht kilogram per kilowatt aan capaciteit toe. Zware personenvoertuigen omzeilen de interne OBC vaak volledig door te vertrouwen op externe DC-snelladers. Ingebouwd AC-laden blijft echter strikt verplicht voor dagelijkse operationele flexibiliteit. Chauffeurs moeten overal de mogelijkheid hebben om de stekker in het stopcontact te steken. Een unit van 3,3 kW met de juiste afmetingen vormt het ideale compromis.
Denk eens aan de thermische voetafdruk die betrokken is bij stroomconversie. Een stroomverbruik van 3,3 kW komt perfect overeen met de natuurlijke warmteafvoerlimieten van compacte voertuigen. Laden met hoge capaciteit genereert enorme hitte, waardoor een complexe koelinfrastructuur nodig is. Door de AC-ingang te beperken tot 3,3 kW voorkomt u de noodzaak van zware, actieve vloeistofkoelingslussen in kleinere chassis. Je houdt het algehele ontwerp opmerkelijk eenvoudig, zeer betrouwbaar en uitzonderlijk licht.
Bovendien zorgt een vermogen van 3,3 kW voor een uitstekende synergie in het batterijsysteem. Het komt perfect overeen met de standaard batterijcapaciteiten van lichte EV’s. Het opladen van een batterij van 10 kWh bij 3,3 kW duurt bijvoorbeeld ongeveer drie uur. Dit vertegenwoordigt een zachte oplaadsnelheid van 0,3C. Dergelijke optimale C-snelheden ondersteunen gemakkelijk dagelijkse oplaadroutines gedurende de nacht of tijdens een dienst. Belangrijker nog is dat dit langzamere, gecontroleerde opladen verhoogde celtemperaturen voorkomt. U vermijdt volledig de versnelde slijtage van de batterij, waardoor de celchemie gedurende duizenden cycli behouden blijft.
Operationele omgevingen dicteren specifieke OBC-configuraties voor verschillende voertuigcategorieën. Hardware moet zich vloeiend aanpassen aan de fysieke omgeving. Hieronder onderzoeken we hoe specifieke voertuigarchitecturen unieke laadprofielen vereisen.
Een door een ventilator gekoelde OBC van 3,3 kW voor een 2W/3W-chassis moet zware, reële omstandigheden overleven. U moet zich agressief concentreren op trillingsbestendigheid en zeer compacte fysieke afmetingen. Bij elke elektrische 2W/3W-toepassing is elke kubieke centimeter van belang. Ontwerpers monteren deze interne laders zeer dicht bij actieve ophangingscomponenten. Ze worden geconfronteerd met constante mechanische schokken en eindeloos veel puin op de weg. Standaard consumentenelektronica zou hier binnen enkele dagen kapot gaan.
Off-road rijden verandert de vergelijking aanzienlijk. Een elektrisch bouwvoertuig vereist extreme robuustheid. U hebt een enorme schoktolerantie en absolute bescherming tegen het binnendringen van stof nodig. Zware machines opereren vaak ver weg van een stabiele infrastructuur. Daarom moet de ingebouwde lader een stevige elektrische stabiliteit behouden onder sterk fluctuerende netinputs. Op werklocaties is er vaak sprake van spanningsdalingen wanneer grote dieselgeneratoren of zwaar gereedschap opspoelen. De firmware van de lader moet deze invoervariaties netjes verwerken.
Stedelijke mobiliteit vraagt om uiterst intelligente verpakkingen. In een architectuur voor elektrische personenauto's uit de A0- of A00-klasse geven auto-ingenieurs voorrang aan de cabineruimte boven de hardwareverpakking. De unit van 3,3 kW past netjes onder passagiersstoelen of ondiepe vloerplanken. Het levert voldoende laadsnelheid 's nachts zonder dat dit ten koste gaat van de essentiële beenruimte. Door de unit klein te houden, wordt het totale leeggewicht van het voertuig verminderd, waardoor het rijbereik direct wordt vergroot.
Commerciële wagenparkbeheerders kijken anders naar het opladen van voertuigen. Zij zetten de elektrische bedrijfswagen vooral in voor de logistieke last-mile-routing. Deze bestelwagens zijn sterk afhankelijk van een brede wisselspanningscompatibiliteit. Stedelijke netwerken zakken vaak door tijdens piekmiddaguren. Een premium lader tolereert deze verzakkingen zonder de laadcyclus af te breken. Deze flexibiliteit minimaliseert leveringsonderbrekingen over verschillende gemeentelijke elektriciteitsnetten. Bezorgers kunnen overal veilig worden aangesloten, zodat de route altijd gereed is voor de volgende dienst.
Water introduceert geheel nieuwe technische gevaren. Een elektrische boot wordt geconfronteerd met meedogenloze, agressieve zoutmistcorrosie. Het verdraagt constante golfgeïnduceerde romptrillingen en vereist absolute galvanische isolatie. In deze vochtige omstandigheden kunt u geen standaard, niet-afgedichte autobehuizingen gebruiken. Zoutvocht omzeilt gemakkelijk standaardpakkingen, waardoor gevoelige PCB-sporen vrijwel onmiddellijk worden vernietigd.
In plaats daarvan vertrouwen scheepsingenieurs op sterk aangepaste, volledig afgedichte eenheden. Een De OBC van 3,3 kW met IP67-classificatie past prachtig bij NMC-scheepsaccu's met hoge ontlading. Deze geoptimaliseerde opstelling zorgt voor zeer betrouwbaar opladen via walstroom voor elke persoonlijke elektrische maritieme toepassing. Het drijft elektrische jetski's en jachttenders veilig aan. Strikte galvanische isolatie beschermt menselijke gebruikers tegen dodelijke hoogspanningsrisico's bij interactie in de buurt van natte dokken.
Samenvatting van toepassingsvereisten
Voertuigtoepassing |
Primair gevaar voor het milieu |
Kritieke OBC-vereiste |
Aanbevolen topologiebenadering |
|---|---|---|---|
Elektrisch 2W/3W |
Trillingen en ruimtebeperkingen |
Ultracompacte vormfactor |
Hoogfrequente WBG-schakeling |
Bouwmachines |
Zwaar stof en instabiliteit van het net |
Brede ingangsspanningstolerantie |
Volledig ingegoten behuizing |
Lichte vlootbestelwagens |
Constant gebruik en routeringsuitval |
Snelle CAN-bus-handshake |
Interleaved Boost-PFC |
Zeewaterscooters |
Zoutmist en binnendringend water |
Galvanische isolatie IP67 |
LLC-resonante converter |
Door de interne architectuur te begrijpen, kunnen inkoopteams weloverwogen beslissingen nemen. Moderne units zijn voorzien van eenfasige AC/DC-conversie met behulp van Interleaved Boost Power Factor Correction (PFC). Deze specifieke topologie biedt een superieure vermogensdichtheid in vergelijking met oudere ontwerpen met één schakelaar. Door de elektrische stroom over twee parallelle fasen te spreiden, halveert Interleaved PFC de ingangsrimpelstroom. Het verkleint de benodigde magnetische componenten dramatisch, waardoor een veel kleinere fysieke voetafdruk mogelijk is.
Vervolgens moeten we de verschuiving in de sector naar Wide Bandgap (WBG)-apparaten beoordelen. Ingenieurs specificeren steeds vaker componenten van siliciumcarbide (SiC) of galliumnitride (GaN). Deze geavanceerde halfgeleidermaterialen maken nauwkeurige soft-switchingtechnieken mogelijk. Concreet maken ze gebruik van Zero Voltage Switching (ZVS) en Zero Current Switching (ZCS). Deze methoden elimineren schakelverliezen vrijwel volledig. Ze brengen de piekefficiëntie gemakkelijk boven de 94 procent. Het hoge rendement vertaalt zich rechtstreeks in een verminderde warmteontwikkeling in het chassis.
Veiligheid hangt volledig af van goede isolatienormen. U moet van hardwareleveranciers absolute duidelijkheid eisen over galvanische isolatiemethoden. Fabrikanten bereiken deze kritische scheiding doorgaans via Series Resonant Converters (SRC) of geavanceerde LLC-netwerken. Deze isolatie blijft zeer cruciaal voor het voorkomen van hoogspanningslekken naar het metalen chassis of het omringende water. Een robuust LLC-netwerk zorgt ervoor dat de DC-hoogspanningsbus nooit fysiek de inkomende AC-netlijn raakt.
We moeten de strikte noodzaak van thermisch geleidende siliconenpotten analyseren. Dit dikke, stroperige materiaal garandeert IP67-bescherming tegen vocht en stof. Fabrikanten gieten deze vloeibare siliconen over de gehele PCB-assemblage en harden deze uit tot een stevig blok. Het fungeert als een zeer effectief passief koellichaam, waarbij de warmte van de componenten rechtstreeks naar de buitenste aluminium schaal wordt overgebracht. U zult deze volledig afgedichte aanpak essentieel vinden voor maritieme en zware bouwtoepassingen.
Laten we de harde realiteit van de thermodynamica van de motorruimte onder de loep nemen. Het verwijzen naar industriestandaarden, zoals de testparameters van het Amerikaanse Department of Energy (DOE), biedt essentiële context. Vermogenselektronica wordt tijdens piekuren in de zomer routinematig geconfronteerd met plaatselijke omgevingstemperaturen van bijna 145 °C tot 150 °C. U moet precies begrijpen hoe de interne lader thermische beperking beheert. Goede firmware reduceert het uitgangsvermogen op elegante wijze (misschien van 3,3 kW naar 1,5 kW) lang voordat er een catastrofale thermische runaway optreedt.
Denk ten slotte zorgvuldig na over uw koelmechanisme. Hieronder vindt u een realistische vergelijking van de onderhoudscycli als leidraad voor uw systeemontwerp:
Door ventilatoren gekoelde units: ze verminderen de technische complexiteit vooraf aanzienlijk. Ze wegen minder, waardoor ze ideaal zijn voor lichte scooters. Ze vereisen echter periodieke vrijgave van de innameroutes. In stoffige omgevingen verstikken kleine ventilatoren snel, wat leidt tot voortijdige thermische uitschakelingen.
Afgedichte vloeistofgekoelde units: ze kunnen moeiteloos hogere continue elektrische belastingen aan. Ze zijn perfect bestand tegen vuil van buitenaf omdat ze geen open ventilatieopeningen hebben. Toch introduceren ze complexe sanitaire risico's en verhogen ze het totale systeemgewicht. U moet het koelvloeistofpeil op peil houden en regelmatig controleren op slanglekken.
Passieve ingegoten eenheden: ze bieden geen bewegende delen. Ze zijn volledig afhankelijk van chassiscontact voor warmteafvoer. Ze vertegenwoordigen de ultieme 'installeren en vergeten'-oplossing voor maritieme omgevingen, hoewel ze een zorgvuldige initiële montage van de thermische interface vereisen.
Inkoopteams hebben duidelijke, bruikbare shortlistlogica nodig bij het beoordelen van wereldwijde leveranciers. Hardwarespecificaties vertellen slechts de helft van het verhaal. Het succes van de integratie hangt sterk af van softwarecompatibiliteit en robuuste productiekwaliteitscontrole.
Communicatieprotocollen verifiëren: U moet CAN-bus (CAN 2.0B)-ondersteuning onmiddellijk verplicht stellen. Deze standaard zorgt voor naadloze digitale handshakes tussen het Battery Management System (BMS) van het voertuig en het externe laadstation (EVSE). Zonder robuuste CAN-communicatie kan de lader de celspanningen niet nauwkeurig lezen of de stroomlimieten dynamisch aanpassen.
Bevestig de wereldwijde spanningscompatibiliteit: Zorg ervoor dat het apparaat een breed AC-ingangsbereik ondersteunt, doorgaans van 90 tot 265VAC. Dankzij dit brede operationele venster kunnen voertuigen veilig over internationale gemeentelijke netwerken functioneren. U vermijdt volledig dat u klanten dwingt grote externe transformatoren of adapters mee te nemen wanneer zij de grens oversteken.
Audit de supply chain: voer grondige supply chain- en betrouwbaarheidsaudits uit. Kijk veel verder dan het basisspecificatieblad. Beoordeel de naleving door leveranciers van strenge automobielnormen, zoals de IATF 16949-certificering. Beoordeel hun overwegingen inzake recycling bij het einde van de levensduur zorgvuldig. Vraag altijd transparante mean-time-between-failures (MTBF)-testgegevens voordat u een langdurig koopcontract tekent.
Het volgen van dit precieze raamwerk voorkomt kostbare integratiefouten laat in de ontwikkelingscyclus. Het zorgt ervoor dat u hardware aanschaft die de daadwerkelijke operationele omgeving kan overleven, in plaats van alleen maar een steriele laboratoriumtest te doorstaan.
Het selecteren van de juiste hardware aan boord blijft een oefening in nauwkeurig technisch evenwicht. U moet het noodzakelijke laadvermogen zorgvuldig afwegen tegen strikte limieten voor het laadvermogen en de harde milieurealiteit. Het 3,3 kW-platform bewijst zichzelf herhaaldelijk als de meest veelzijdige basislijn voor compacte mobiliteit.
We raden technische teams aan eerst hun mogelijkheden voor thermisch beheer grondig te controleren. Identificeer uw exacte milieugebruiksscenario's vroeg in de ontwerpfase. Beoordeel of uw chassis te maken krijgt met zout zeewater, zwaar bouwstof of constante trillingen in de stad. Verduidelijk deze details voordat u uw topologie- en koelingsvereisten finaliseert. Moedig ten slotte uw inkooppersoneel aan om aangepaste, toepassingsspecifieke testgegevens op te vragen voor uw unieke OEM-integraties.
A: Opschalen naar a De 6,6 kW-lader introduceert strenge gewichtstraffen, waarbij vaak meerdere onnodige kilo's worden toegevoegd. Frames voor tweewielers en driewielers kennen ernstige fysieke ruimtebeperkingen. Een unit van 3,3 kW komt perfect overeen met de standaard batterijcapaciteiten. Het biedt optimale laadsnelheden 's nachts, terwijl het vitale laadvermogen behouden blijft en het chassis effectief in balans wordt gehouden.
A: Over het algemeen niet. Terwijl door een ventilator gekoelde units uitstekend werken voor goed geventileerde landvoertuigen, brengen maritieme omgevingen duidelijke gevaren met zich mee. Boten en jetski's vereisen doorgaans volledig afgedichte behuizingen met IP67-classificatie. Dit hoge beschermingsniveau is absoluut noodzakelijk om constante blootstelling aan zoute mist, extreem binnendringend vocht en snelle golfinslagen te overleven.
A: Siliciumcarbide (SiC)-technologie verhoogt de initiële componentkosten. Het verbetert echter de piekenergie-efficiëntie drastisch, waardoor deze vaak boven de 94 procent uitkomt. Dit hoge rendement vermindert de interne warmteontwikkeling aanzienlijk. Bijgevolg minimaliseert u uw eisen op het gebied van thermisch beheer, verlaagt u het totale systeemgewicht en verlengt u de operationele levensduur.
