La mejora de las capacidades de carga de los vehículos a menudo introduce graves penalizaciones por peso, espacio y temperatura. Los ingenieros enfrentan una presión constante al equilibrar los tiempos de recarga rápidos con los estrictos límites físicos del chasis. Para estructuras compactas y aplicaciones altamente especializadas, especificar excesivamente un cargador a bordo (OBC) conduce rápidamente a devoluciones decrecientes y fallas en el empaque. El voluminoso hardware de carga consume una valiosa capacidad de carga útil y exige sistemas de refrigeración pesados que simplemente no pueden permitirse en vehículos más pequeños.

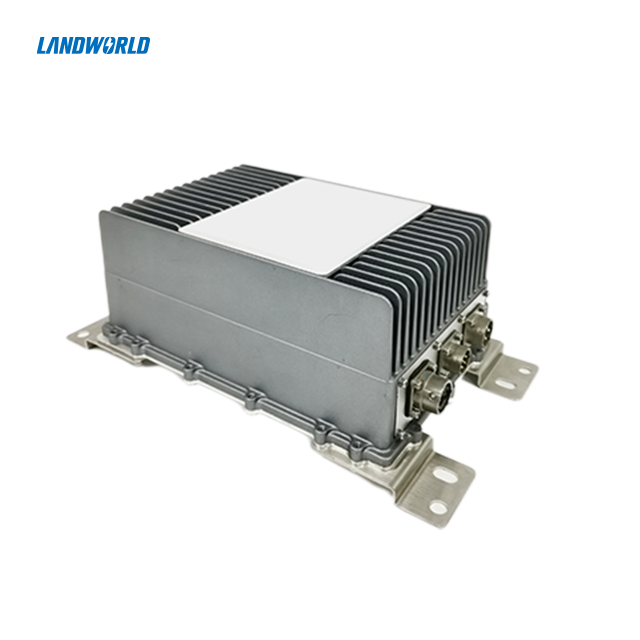

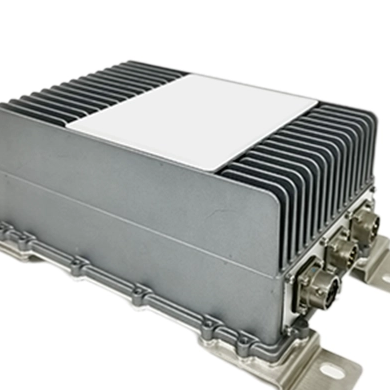

Afortunadamente, el El OBC de 3,3 kW sirve como base de ingeniería óptima donde las limitaciones físicas absolutas dictan el diseño. Equilibra perfectamente los tiempos de carga de CA aceptables con los estrictos requisitos de carga útil y gestión térmica. Puede lograr una carga confiable durante la noche o a mitad de turno sin comprometer la dinámica del vehículo.
En esta guía, proporcionamos a los equipos técnicos de adquisiciones y a los ingenieros eléctricos un marco de evaluación integral. Descubrirá exactamente cómo integrar estos cargadores en diversos factores de forma, desde micromovilidad urbana hasta entornos marinos hostiles. Nos centramos en gran medida en la topología de componentes moderna, la resiliencia ambiental rigurosa y las realidades de integración del mundo real.
Históricamente, aumentar la capacidad de OBC agrega entre 5 y 8 kg por kW; Una unidad de 3,3 kW preserva márgenes de carga útil críticos en aplicaciones marinas y de movilidad compacta.
Los cargadores modernos de 3,3 kW utilizan materiales de banda prohibida ancha (WBG) como carburo de silicio (SiC) y topologías de puente completo con cambio de fase (PSFB) o LLC para alcanzar una eficiencia máxima de >94 %.
El cumplimiento ambiental, específicamente el encapsulado completamente sellado IP67, es un criterio de evaluación no negociable al pasar del uso en carretera a marinas eléctricas . implementaciones
La implementación de un OBC enfriado por ventilador de 3,3 kW para 2 W/3 W requiere pruebas rigurosas de temperatura ambiente, ya que los entornos del compartimento del motor con frecuencia pueden superar los umbrales operativos estándar.
Los ingenieros saben que la conversión de CA a CC a bordo enfrenta límites físicos estrictos. No se puede engañar fácilmente a la física ni ignorar las densidades materiales. Históricamente, ampliar un cargador agrega aproximadamente de cinco a ocho kilogramos por kilovatio de capacidad. Los vehículos pesados de pasajeros a menudo evitan por completo el OBC interno confiando en cargadores rápidos de CC externos. Sin embargo, la carga de CA integrada sigue siendo estrictamente obligatoria para lograr flexibilidad operativa diaria. Los conductores necesitan poder conectarse a tomas de corriente municipales estándar en todas partes. Una unidad de 3,3 kW del tamaño adecuado representa el compromiso ideal.
Considere la huella térmica involucrada en la conversión de energía. Un consumo de energía de 3,3 kW se alinea perfectamente con los límites naturales de disipación de calor de los vehículos compactos. La carga de alta capacidad genera un calor inmenso, lo que requiere una infraestructura de refrigeración compleja. Al restringir la entrada de CA a 3,3 kW, se evita la necesidad de circuitos de refrigeración líquida activos y pesados en chasis más pequeños. Mantiene el diseño general notablemente simple, altamente confiable y excepcionalmente liviano.
Además, una potencia de 3,3 kW crea una excelente sinergia en el sistema de baterías. Coincide perfectamente con las capacidades de batería estándar que se encuentran en los vehículos eléctricos ligeros. Por ejemplo, cargar una batería de 10 kWh a 3,3 kW tarda aproximadamente tres horas. Esto representa una tasa de carga suave de 0,3C. Estas tasas C óptimas admiten fácilmente rutinas de carga diarias durante la noche o a mitad de turno. Más importante aún, esta carga más lenta y controlada evita temperaturas elevadas en las celdas. Evita por completo la aceleración de la degradación de la batería, preservando la química de las celdas durante miles de ciclos.
Los entornos operativos dictan configuraciones OBC específicas en diferentes categorías de vehículos. El hardware debe adaptarse fluidamente a su entorno físico. A continuación, exploramos cómo las arquitecturas de vehículos específicas exigen perfiles de carga únicos.
Un OBC enfriado por ventilador de 3,3 kW para chasis de 2 W/3 W debe sobrevivir a condiciones intensas del mundo real. Debe centrarse agresivamente en la resistencia a las vibraciones y en las dimensiones físicas muy compactas. En cualquier aplicación eléctrica de 2W/3W, cada centímetro cúbico importa. Los diseñadores montan estos cargadores internos muy cerca de los componentes de la suspensión activa. Se enfrentan a choques mecánicos constantes y a un sinfín de escombros en la carretera. La electrónica de consumo estándar fallaría aquí en cuestión de días.
Moverse fuera de la carretera cambia la ecuación significativamente. Un vehículo de construcción eléctrico exige una robustez extrema. Necesita una enorme tolerancia a los golpes y una protección absoluta contra la entrada de polvo. La maquinaria pesada frecuentemente opera lejos de la infraestructura estable. Por lo tanto, el cargador a bordo debe mantener una estabilidad eléctrica rígida bajo entradas de red que fluctúan enormemente. Los lugares de trabajo a menudo experimentan caídas de voltaje cuando se ponen en funcionamiento grandes generadores diésel o herramientas pesadas. El firmware del cargador debe manejar estas variaciones de entrada correctamente.
La movilidad urbana exige embalajes muy inteligentes. En la arquitectura de un vehículo eléctrico de pasajeros de clase A0 o A00, los ingenieros automotrices priorizan el espacio de la cabina sobre el embalaje del hardware. La unidad de 3,3 kW se guarda perfectamente debajo de los asientos de los pasajeros o del suelo poco profundo. Ofrece suficiente velocidad de carga nocturna sin comprometer el vital espacio para las piernas. Mantener la unidad pequeña reduce el peso total del vehículo en vacío, lo que mejora directamente la autonomía de conducción.
Los operadores de flotas comerciales ven la carga de vehículos de manera diferente. Utilizan el vehículo comercial eléctrico principalmente para rutas logísticas de última milla. Estas furgonetas de reparto dependen en gran medida de una amplia compatibilidad de voltaje de CA. Las redes urbanas a menudo se hunden durante las horas pico de la tarde. Un cargador premium tolera estas caídas sin cancelar el ciclo de carga. Esta flexibilidad minimiza el tiempo de inactividad en la entrega en las distintas redes eléctricas municipales. Los conductores de reparto se conectan en cualquier lugar de forma segura, lo que garantiza una preparación constante de la ruta para el siguiente turno.
El agua introduce riesgos de ingeniería completamente nuevos. Un barco eléctrico se enfrenta a una corrosión implacable y agresiva por niebla salina. Soporta la vibración constante del casco inducida por las olas y requiere un aislamiento galvánico absoluto. No se pueden utilizar recintos automotrices estándar no sellados en estas condiciones de humedad. La humedad de la sal evita fácilmente las juntas estándar, destruyendo los rastros sensibles de PCB casi de inmediato.
En cambio, los ingenieros marinos dependen de unidades completamente selladas y muy modificadas. Un El OBC de 3,3 kW con clasificación IP67 se combina maravillosamente con baterías marinas NMC de alta descarga. Esta configuración optimizada garantiza una carga de energía en tierra altamente confiable para cualquier aplicación marina eléctrica personal. Impulsa motos acuáticas eléctricas y embarcaciones auxiliares de forma segura. El estricto aislamiento galvánico protege a los usuarios humanos de riesgos letales de alto voltaje cuando interactúan cerca de muelles húmedos.
Cuadro resumen de requisitos de solicitud
Solicitud de vehículo |
Peligro ambiental primario |
Requisito crítico de OBC |
Enfoque de topología recomendado |
|---|---|---|---|
Eléctrico 2W/3W |
Restricciones de vibración y espacio |
Factor de forma ultracompacto |
Conmutación WBG de alta frecuencia |
Maquinaria de construcción |
Polvo pesado e inestabilidad de la red |
Amplia tolerancia al voltaje de entrada |
Recinto completamente en maceta |
Furgonetas de flota ligera |
Uso constante y tiempo de inactividad del enrutamiento |
Apretón de manos rápido del bus CAN |
PFC de refuerzo entrelazado |
Embarcaciones marinas |
Niebla salada y entrada de agua |
Aislamiento galvánico IP67 |
Convertidor resonante LLC |
Comprender la arquitectura interna ayuda a los equipos de adquisiciones a tomar decisiones informadas. Las unidades modernas cuentan con conversión CA/CC monofásica que utiliza la corrección del factor de potencia de refuerzo intercalado (PFC). Esta topología específica ofrece una densidad de potencia superior en comparación con los diseños más antiguos de un solo interruptor. Al distribuir la corriente eléctrica entre dos fases paralelas, el PFC entrelazado reduce a la mitad la corriente de ondulación de entrada. Reduce drásticamente los componentes magnéticos necesarios, lo que permite una huella física mucho más pequeña.
A continuación, debemos evaluar el cambio de la industria hacia los dispositivos de banda ancha (WBG). Los ingenieros especifican cada vez más componentes de carburo de silicio (SiC) o nitruro de galio (GaN). Estos materiales semiconductores avanzados permiten técnicas precisas de conmutación suave. Específicamente, utilizan conmutación de voltaje cero (ZVS) y conmutación de corriente cero (ZCS). Estos métodos eliminan casi por completo las pérdidas por conmutación. Impulsan fácilmente las eficiencias máximas más allá del 94 por ciento. La alta eficiencia se traduce directamente en una reducción de la generación de calor dentro del chasis.
La seguridad depende enteramente de estándares de aislamiento adecuados. Debe exigir absoluta claridad a los proveedores de hardware con respecto a los métodos de aislamiento galvánico. Los fabricantes suelen lograr esta separación crítica a través de convertidores resonantes en serie (SRC) o redes LLC sofisticadas. Este aislamiento sigue siendo muy crítico para evitar fugas de alto voltaje al chasis metálico o al agua circundante. Una red LLC sólida garantiza que el bus de CC de alto voltaje nunca toque físicamente la línea de red de CA entrante.
Debemos analizar la estricta necesidad de un encapsulado de silicona térmicamente conductor. Este material espeso y viscoso garantiza una protección IP67 contra la humedad y el polvo. Los fabricantes vierten esta silicona líquida sobre todo el conjunto de PCB, curándolo hasta formar un bloque sólido. Actúa como un disipador de calor pasivo altamente eficaz, transfiriendo el calor de los componentes directamente a la carcasa exterior de aluminio. Este enfoque completamente sellado le resultará esencial para aplicaciones marinas y de construcción pesada.
Abordemos la dura realidad de la termodinámica del compartimento del motor. Hacer referencia a los estándares de la industria, como los parámetros de prueba del Departamento de Energía de EE. UU. (DOE), proporciona un contexto vital. La electrónica de potencia se enfrenta habitualmente a temperaturas ambiente localizadas cercanas a los 145 °C y 150 °C durante el funcionamiento pico del verano. Debe comprender exactamente cómo gestiona el cargador interno la limitación térmica. Un buen firmware reduce la producción de energía con elegancia (tal vez bajando de 3,3 kW a 1,5 kW) mucho antes de que se produzca un descontrol térmico catastrófico.
Finalmente, considere cuidadosamente su mecanismo de enfriamiento. Ofrecemos una comparación realista de los ciclos de mantenimiento a continuación para ayudar a guiar el diseño de su sistema:
Unidades enfriadas por ventilador: reducen significativamente la complejidad de la ingeniería inicial. Pesan menos, lo que los hace ideales para scooters ligeros. Sin embargo, requieren una limpieza periódica de las vías de ingesta. Los entornos polvorientos ahogan rápidamente los ventiladores pequeños, lo que provoca apagados térmicos prematuros.
Unidades selladas enfriadas por líquido: Manejan cargas eléctricas continuas más altas sin esfuerzo. Resisten perfectamente la suciedad exterior porque carecen de rejillas de ventilación abiertas. Sin embargo, introducen riesgos complejos de plomería y aumentan el peso total del sistema. Debe mantener los niveles de refrigerante y comprobar periódicamente si hay fugas en las mangueras.
Unidades pasivas encapsuladas: No ofrecen piezas móviles. Dependen completamente del contacto del chasis para la disipación del calor. Representan la solución definitiva de 'instalar y olvidar' para entornos marinos, aunque requieren un cuidadoso montaje inicial de la interfaz térmica.
Los equipos de adquisiciones necesitan una lógica de preselección clara y viable al evaluar proveedores globales. Las especificaciones de hardware sólo cuentan la mitad de la historia. El éxito de la integración depende en gran medida de la compatibilidad del software y de un sólido control de calidad de fabricación.
Verifique los protocolos de comunicación: debe exigir compatibilidad con el bus CAN (CAN 2.0B) de inmediato. Este estándar garantiza contactos digitales fluidos entre el sistema de gestión de batería (BMS) del vehículo y la estación de carga externa (EVSE). Sin una comunicación CAN sólida, el cargador no puede leer con precisión los voltajes de las celdas ni ajustar los límites de corriente de forma dinámica.
Confirme la compatibilidad de voltaje global: asegúrese de que la unidad admita un amplio rango de entrada de CA, que generalmente abarca de 90 a 265 VCA. Esta amplia ventana operativa permite que los vehículos funcionen de forma segura en las redes municipales internacionales. Evita por completo obligar a los clientes a llevar transformadores o adaptadores externos voluminosos al cruzar fronteras.
Audite la cadena de suministro: realice auditorías exhaustivas de la cadena de suministro y la confiabilidad. Mire mucho más allá de la hoja de especificaciones básicas. Evalúe el cumplimiento de los proveedores con estrictos estándares automotrices, como la certificación IATF 16949. Revise atentamente las consideraciones sobre reciclaje al final de su vida útil. Exija siempre datos de prueba transparentes del tiempo medio entre fallas (MTBF) antes de firmar cualquier contrato de compra a largo plazo.
Seguir este marco preciso evita costosos fallos de integración en las últimas etapas del ciclo de desarrollo. Garantiza que obtenga hardware capaz de sobrevivir al entorno operativo real, en lugar de simplemente pasar una prueba de laboratorio estéril.
Seleccionar el hardware de alimentación a bordo adecuado sigue siendo un ejercicio de equilibrio de ingeniería preciso. Debe sopesar cuidadosamente la potencia de carga necesaria frente a los estrictos límites de carga útil y las duras realidades ambientales. La plataforma de 3,3kW demuestra repetidamente ser la base más versátil para la movilidad compacta.
Recomendamos que los equipos de ingeniería primero realicen una auditoría exhaustiva de sus capacidades de gestión térmica. Identifique sus casos de uso ambientales exactos al principio de la fase de diseño. Evalúe si su chasis se enfrentará al agua salada del mar, al polvo pesado de la construcción o a la vibración urbana constante. Aclare estos detalles antes de finalizar su topología y requisitos de refrigeración. Finalmente, anime a su personal de adquisiciones a solicitar datos de prueba personalizados y específicos de la aplicación para sus integraciones OEM únicas.
R: Ampliación a un El cargador de 6,6 kW introduce estrictas penalizaciones de peso, añadiendo a menudo varios kilogramos innecesarios. Los vehículos de dos y tres ruedas presentan graves limitaciones de espacio físico. Una unidad de 3,3 kW se adapta perfectamente a las capacidades de batería estándar. Proporciona velocidades de carga óptimas durante la noche al tiempo que preserva la capacidad de carga útil vital y equilibra el chasis de manera efectiva.
R: Generalmente no. Si bien las unidades enfriadas por ventilador funcionan de maravilla para vehículos terrestres bien ventilados, los entornos marinos presentan distintos peligros. Los barcos y motos de agua suelen exigir recintos encapsulados totalmente sellados con clasificación IP67. Este alto nivel de protección es absolutamente necesario para sobrevivir a la exposición constante a la niebla salina, el ingreso extremo de humedad y los rápidos impactos de las olas.
R: La tecnología de carburo de silicio (SiC) aumenta los costos iniciales de los componentes. Sin embargo, mejora drásticamente la eficiencia energética máxima, llevándola con frecuencia a más del 94 por ciento. Esta alta eficiencia reduce significativamente la generación interna de calor. En consecuencia, minimiza sus requisitos de gestión térmica, reduce el peso total del sistema y amplía la longevidad operativa.
