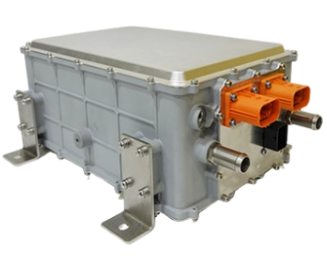

Ein unterdimensioniertes Elektrofahrzeug Der DC/DC-Wandler kann zu Spannungsabfällen, Überhitzung und unerwarteten Stromausfällen führen. Eine überdimensionierte Einheit kann jedoch die Kosten erhöhen und wertvollen Installationsraum verschwenden. Der Wandler überträgt Energie von der Hochvolt-Traktionsbatterie an das Niedervolt-Bordnetz des Fahrzeugs. Die richtige Auswahl des DC/DC-Wandlers für Elektrofahrzeuge erfordert ein ausgewogenes Verhältnis von Dauerleistung, Spitzenbedarf, Spannungskompatibilität und Betriebsbedingungen. Wie ermitteln Sie also die richtige Wandlerleistung? In diesem Leitfaden wird erläutert, wie Sie Niederspannungslasten berechnen, den aktuellen Bedarf beurteilen und das Laden der Batterie berücksichtigen. Sie erfahren außerdem, wie Sie Effizienz, thermische Leistung und Einschwingverhalten bewerten, bevor Sie Ihre endgültige Auswahl treffen.

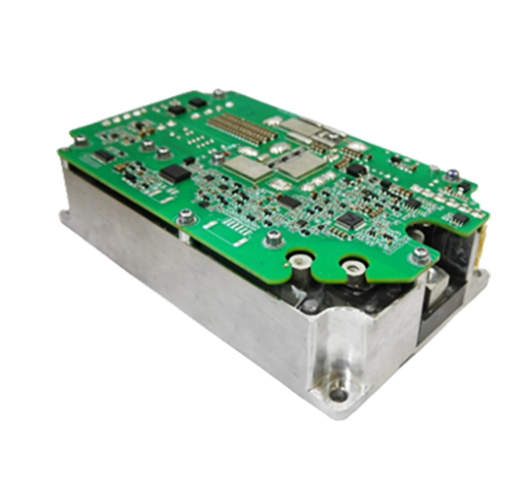

Ein EV-DC/DC-Wandler überträgt Energie von der Hochspannungs-Traktionsbatterie an das Niederspannungs-Bordnetz. Abhängig von der Fahrzeugarchitektur kann dieses System einen 12-V-, 24-V- oder 48-V-Bus verwenden. Es liefert Geräte wie elektronische Steuergeräte, Beleuchtung, Sensoren, Pumpen, Lüfter und Infotainmentsysteme.
Beginnen Sie mit der Erstellung eines vollständigen Ladungsinventars. Notieren Sie die Nennleistung, den Betriebsstrom, den Arbeitszyklus und das Startverhalten jeder Komponente. Identifizieren Sie außerdem, welche Geräte während des normalen Fahrens oder unter anspruchsvollen Bedingungen gleichzeitig arbeiten.
Teilen Sie Ladungen in drei praktische Gruppen ein:
Kontinuierliche Belastungen: Steuergeräte, Sensoren und andere Geräte, die während der gesamten Fahrt in Betrieb sind.
Intermittierende Lasten: Kühlventilatoren, Pumpen, Aktoren und Zubehör werden bei Bedarf aktiviert.
Spitzenlasten: Geräte, die beim Anlauf oder plötzlichen Betrieb vorübergehend hohen Strom ziehen.
Diese Klassifizierung trägt dazu bei, eine Unterschätzung des tatsächlichen Strombedarfs zu verhindern. Außerdem wird vermieden, dass die maximale Nennleistung jeder Komponente addiert wird, wenn diese Lasten nicht gleichzeitig auftreten können.
Berechnen Sie den Dauerbedarf, indem Sie den Stromverbrauch der gleichzeitig betriebenen Komponenten addieren. Schätzen Sie dann den Spitzenbedarf anhand realistischer Kombinationen aktiver Lasten. Motorstart, Aktuatorbewegung und gleichzeitige Aktivierung von Zubehör können den Strom vorübergehend erhöhen.
Betrachten Sie diese beispielhafte Lastberechnung:
Kategorie laden |
Geschätzte Leistung |
Betriebszustand |
Steuergeräte und Sensoren |
100 W |
Kontinuierlich |
Beleuchtung und Infotainment |
250 W |
Variable |
Pumpen und Kühlventilatoren |
350 W |
Intermittierend |
Zusätzlicher vorübergehender Bedarf |
200 W |
Kurze Dauer |
In diesem Beispiel erreicht die kombinierte Dauerlast 700 W. Wenn vorübergehend weitere 200 W erforderlich sind, benötigt das System möglicherweise 900 W. Diese Zahlen dienen der Veranschaulichung und erfordern eine Überprüfung anhand der tatsächlichen Komponentenspezifikationen. In die endgültige Berechnung muss ggf. auch das Laden der Niederspannungsbatterie einbezogen werden. Andernfalls unterstützt der ausgewählte Konverter möglicherweise aktive Elektronik, hat aber Schwierigkeiten, die Batterie wieder aufzuladen.
Der Wandler muss zur Niederspannungsarchitektur des Fahrzeugs passen. Die Nennspannung allein definiert jedoch nicht den vollständigen Bedarf. Ingenieure müssen außerdem akzeptable Grenzwerte für Ausgangsspannung, Welligkeit, transiente Abweichung und Ladespannung festlegen.
Beispielsweise kann ein 12-V-Bordnetz eine Ladespannung erfordern, die über der Nennbusspannung liegt. Der richtige Wert hängt von der Batteriechemie, den Anforderungen an das Batteriemanagement und den Fahrzeugspezifikationen ab.
Bevor Sie Konverter vergleichen, überprüfen Sie Folgendes:
Nennausgangsspannung und zulässiger Betriebsbereich.
Maximaler Dauerausgangsstrom.
Kurzzeitiger Spitzenstrom und zulässige Dauer.
Anforderungen an Ausgangswelligkeit und transiente Regulierung.
Kompatibilität mit der Niedervoltbatterie und der angeschlossenen Elektronik.
Anhand dieser Spezifikationen lässt sich feststellen, ob der Konverter unter wechselnden Lasten eine stabile Versorgung aufrechterhalten kann.
Der Ausgangsstrom hängt von der abgegebenen Leistung und der Betriebsspannung ab. Bei einem gegebenen Leistungsbedarf erfordert eine niedrigere Ausgangsspannung mehr Strom, während eine höhere Spannung weniger Strom erfordert.
Angenommen, das System benötigt 900 W bei einer Nennausgangsspannung von 12 V. Der berechnete Strom beträgt 75 A. Dieser Wert stellt die erforderliche Leistung unter den angegebenen Bedingungen dar, keine vollständige Komponentenauswahl.
Bei 24 V sind für die Bereitstellung der gleichen 900 W 37,5 A erforderlich. Eine höhere Busspannung reduziert daher den Strom bei gleichem Leistungsbedarf. Dies wirkt sich auf die Kabeldimensionierung, die Steckerauswahl, die Sicherungswerte und die Verteilungsverluste aus.
Der ausgewählte Wandler muss seinen Strombedarf über den angegebenen Ausgangsspannungsbereich decken. Ingenieure sollten auch die aktuellen Nennwerte der zugehörigen Verkabelung und Schutzgeräte überprüfen.
Die tatsächliche Fahrzeugbeladung variiert im Laufe der Zeit. Produktionstoleranzen, zukünftiges Zubehör, Umgebungsbedingungen und unsichere Betriebsmuster können die Nachfrage erhöhen. Ein geeigneter Gestaltungsspielraum trägt dazu bei, diese Variationen auszugleichen.
Allerdings ist ein universeller Überdimensionierungsprozentsatz nicht für jedes Elektrofahrzeug geeignet. Berechnen Sie stattdessen die Marge anhand gemessener Lastprofile und dokumentierter technischer Anforderungen.
Überprüfen Sie die Dauer- und Spitzenwerte getrennt. Ein Wandler, der mehrere Sekunden lang hohe Leistung liefern kann, kann diese Leistung möglicherweise nicht kontinuierlich aufrechterhalten. Umgekehrt kann eine übermäßige Kapazität die Kosten, das Gewicht und die Verpackungsanforderungen erhöhen. Ziel ist es, eine Bewertung auszuwählen, die den geprüften Anforderungen entspricht, ohne unnötige Überdimensionierung.
Die Spannung der Traktionsbatterie eines Elektrofahrzeugs ändert sich während des Betriebs. Ladezustand, Ladebedingungen, Temperatur und Strombedarf können sich alle auf die verfügbare Eingangsspannung auswirken. Daher müssen bei der Auswahl des EV-DC/DC-Wandlers die minimalen und maximalen Betriebsspannungen der Batterie berücksichtigt werden. Ein Wandler, der nur für die Nennbatteriespannung ausgelegt ist, kann seine Leistung bei extremen Betriebsbedingungen möglicherweise nicht regulieren.
Vergleichen Sie den angegebenen Eingangsbereich des Wandlers mit dem gesamten Batteriespannungsbereich des Fahrzeugs. Stellen Sie sicher, dass die erforderliche Niederspannungsleistung in diesem Bereich aufrechterhalten werden kann. Die Spezifikation sollte auch alle Bedingungen angeben, die die verfügbare Ausgangsleistung verringern. Einige Wandler können nicht bei jeder Eingangsspannung ihre maximale Nennleistung liefern. Als Referenz auf Produktebene: Landworld's Der 6-kW-DC/DC-Wandler unterstützt einen Eingangsbereich von 400–750 VDC und einen Niederspannungsausgang von 27,5 VDC für 24-V-Bordnetze.
Die Eingangsspannung kann sich während des Startvorgangs, der Beschleunigung, des regenerativen Bremsens und beim Übergang zwischen den Betriebszuständen des Fahrzeugs ändern. Der Wandler muss die innerhalb der elektrischen Architektur zu erwartenden Störungen tolerieren. Überprüfen Sie die Unter- und Überspannungsschwellenwerte, das Startverhalten, die Abschaltbedingungen und die Wiederherstellungsleistung. Anhand dieser Details lässt sich feststellen, ob der Konverter während normaler Übergänge stabil bleibt.
Bedenken Sie auch, wie das Fahrzeug die Hochspannungsstromverteilung steuert. Die Traktionsbatterie kann Betriebsgrenzen auferlegen oder die Fahrzeugsteuerung kann unter bestimmten Bedingungen die Hochspannungsversorgung unterbrechen. Das Design muss diese Zustände berücksichtigen, anstatt eine kontinuierliche Stromverfügbarkeit anzunehmen. Tests auf Systemebene können Probleme aufdecken, die bei statischen Spannungsberechnungen übersehen werden.
Jeder Konverter erzeugt bei der Stromumwandlung Wärme. Seine Verluste hängen von der Betriebsleistung, dem Wirkungsgrad, dem elektrischen Design und den Umgebungsbedingungen ab. Übermäßige Hitze kann eine thermische Leistungsminderung auslösen oder die Lebensdauer der Komponenten verkürzen. Überprüfen Sie die thermische Leistung des Konverters bei typischer und maximaler Dauerlast. Berücksichtigen Sie Umgebungstemperatur, Gehäusedesign, Montageposition, Luftstrom und verfügbares Kühlmittel.
Der Kühlbedarf variiert je nach Anwendung. Einige Designs nutzen natürliche Konvektion, während andere auf erzwungene Luft- oder Flüssigkeitskühlung angewiesen sind. Die richtige Wahl hängt von der Leistungsdichte und den Einbaubedingungen ab. Überprüfen Sie vor allem die Derating-Kurve des Herstellers. Ein Wandler, der unter Referenzbedingungen für eine bestimmte Leistung ausgelegt ist, kann bei höheren Temperaturen möglicherweise weniger Leistung unterstützen. Das ausgewählte Gerät muss die erforderliche Last nach entsprechender Leistungsreduzierung erfüllen.
Spitzeneffizienz sagt nicht die ganze Geschichte aus. Ein EV-DC/DC-Wandler kann während eines Fahrzyklus mit unterschiedlichen Lasten betrieben werden. Seine Effizienz bei typischem Bedarf kann daher genauso wichtig sein wie seine maximale Effizienz.
Der Wirkungsgrad beschreibt, wie viel Eingangsenergie in nutzbare Ausgangsleistung umgewandelt wird. Die restliche Energie geht bei der Umwandlung verloren, hauptsächlich als Wärme. Beispielsweise verbraucht ein Wandler, der 900 W bei einem Wirkungsgrad von 90 % liefert, etwa 1.000 W Eingangsleistung. Seine Umwandlungsverluste betragen daher etwa 100 W. Diese Zahlen dienen der Veranschaulichung und stellen keine Spezifikationen für ein bestimmtes Produkt dar.
Vergleichen Sie die Effizienz bei niedriger, typischer und hoher Last. Überprüfen Sie auch den Standby-Verbrauch beim Parken oder im Betrieb mit geringem Stromverbrauch. Zusammengenommen helfen diese Messungen bei der Beurteilung des Energieverbrauchs, der Wärmeerzeugung und des Kühlbedarfs.
Der Konverter unterstützt häufig sowohl aktive Fahrzeuglasten als auch das Laden von Niederspannungsbatterien. Wenn ein gleichzeitiger Betrieb möglich ist, muss die Nennleistung dem kombinierten Bedarf gerecht werden. Beginnen Sie mit der Identifizierung der Batteriechemie und der Ladestrategie. Bestätigen Sie die erforderliche Ladespannung, den maximalen Ladestrom, die Temperaturgrenzen und die Anforderungen an das Batteriemanagement.
Schätzen Sie als Nächstes den Ladebedarf unter realistischen Bedingungen ab. Je nach Ladezustand und Temperatur kann eine Batterie unterschiedliche Ladeströme aufnehmen. Daher kann die Verwendung des maximalen theoretischen Ladestroms in jedem Betriebsszenario den Bedarf überschätzen. Das Ignorieren des Ladebedarfs kann jedoch zu einer unterdimensionierten Konstruktion führen. Die Berechnung sollte aktive Lasten und die Ladeleistung berücksichtigen, die aufgrund der vorgesehenen Betriebsstrategie des Fahrzeugs erforderlich ist.
Einige elektrische Komponenten verbrauchen beim Anlauf deutlich mehr Strom als im Dauerbetrieb. Pumpen, Lüfter, Aktoren und kapazitive Lasten können kurze, aber anspruchsvolle Transienten erzeugen. Überprüfen Sie das Einschwingverhalten, die Spitzenstromfähigkeit, die Spannungsabweichung und die Erholungszeit des Wandlers. Diese Parameter geben an, wie gut es mit plötzlichen Lastwechseln umgeht.
Stellen Sie sich eine Situation vor, in der Kühlventilatoren starten, während Beleuchtungs- und Steuerungssysteme bereits in Betrieb sind. Der daraus resultierende Stromstoß kann zu einem Abfall der Ausgangsspannung führen. Empfindliche Elektronik könnte zurückgesetzt werden, wenn die Spannung außerhalb des zulässigen Bereichs fällt. Testen Sie realistische Kombinationen von Schaltereignissen. Verlassen Sie sich nicht ausschließlich auf die Berechnung der stationären Leistung. Stellen Sie außerdem sicher, dass die angegebene Überlastfähigkeit lange genug für das beabsichtigte Betriebsereignis anhält.
Schutzfunktionen helfen, Schäden bei anormalen Betriebsbedingungen zu verhindern. Sie können jedoch eine falsche Nennleistung oder inkompatible elektrische Spezifikationen nicht ausgleichen. Überprüfen Sie die Reaktion des Wandlers auf Überstrom, Kurzschlüsse, Übertemperatur, Eingangsunterspannung und Ausgangsüberspannung. Bestätigen Sie das Verhalten beim Herunterfahren und Neustarten, einschließlich aller erforderlichen Wiederherstellungssequenzen.
Auch die Isolationsanforderungen und die Isolationskoordination müssen mit denen des Fahrzeugs übereinstimmen Hochspannungsarchitektur . Informieren Sie sich über die geltenden Anforderungen an die elektrische Sicherheit und elektromagnetische Verträglichkeit von Kraftfahrzeugen. Bestätigen Sie abschließend die Kompatibilität mit Fahrzeugdiagnose- und -steuerungssystemen. Fehlerberichte und vorhersehbares Abschaltverhalten sind besonders wichtig, wenn sicherheitsrelevante Geräte mit Niederspannungsstrom versorgt werden.
Zwei Wandler mit ähnlicher Nennleistung können unter tatsächlichen Betriebsbedingungen eine unterschiedliche Leistung erbringen. Ihre Eingangsbereiche, Stromgrenzen, ihr thermisches Verhalten und ihr Übergangsverhalten können erheblich variieren.
Nutzen Sie einen konsistenten Vergleichsprozess, anstatt nur nach Wattzahl auszuwählen. Sehen Sie sich gemeinsam diese Spezifikationen an:
Dauerausgangsleistung und Spitzenstromfähigkeit.
Vollständiger Eingangsspannungsbereich und Ausgangsregulierung.
Effizienzkurven und thermisches Derating.
Kühlmethode, Abmessungen, Montage und Anschlüsse.
Schutzfunktionen und Fehlerreaktionsverhalten.
Umweltbeständigkeit, Vibrationsfestigkeit und relevante Automobilqualifikationsanforderungen.
Überprüfen Sie außerdem, ob der verfügbare Installationsraum die erforderlichen Kühl- und Elektroanschlüsse unterstützt. Ein Wandler, der die elektrischen Berechnungen erfüllt, ist möglicherweise dennoch für die Platzverhältnisse des Fahrzeugs ungeeignet.
Bevor Sie den Entwurf abschließen, dokumentieren Sie die Berechnungen und überprüfen Sie den ausgewählten Konverter anhand realer Betriebsbedingungen.
1. Inventarisieren Sie alle Niederspannungslasten und ihre Betriebsmuster.
2. Berechnen Sie den kontinuierlichen Bedarf und den realistischen gleichzeitigen Spitzenbedarf.
3. Berücksichtigen Sie die erforderliche Batterieladeleistung und begründete Designspielräume.
4. Überprüfen Sie Ausgangsspannung, Strom und den gesamten Hochspannungseingangsbereich.
5. Überprüfen Sie die thermische Leistungsreduzierung und den Wirkungsgrad bei repräsentativen Lasten.
6. Bestätigen Sie Schutz, Fehlerbehandlung und relevante Sicherheitsanforderungen.
7. Testen Sie den Start, die anhaltende Maximallast, heiße Bedingungen und Lastübergänge.
Beim Testen sollten die tatsächlichen Betriebsgrenzen und Akzeptanzkriterien des Fahrzeugs zugrunde gelegt werden. Zeichnen Sie Ausgangsspannung, Strom, Temperatur und Fehlerverhalten in repräsentativen Szenarien auf. Nutzen Sie gegebenenfalls vor der Fahrzeugintegration einen geeigneten Prüfstand. Simulation kann bei der Untersuchung von Betriebsextremen helfen, sollte jedoch die erforderliche Hardwarevalidierung unterstützen und nicht ersetzen.
Die richtige Auswahl des DC/DC-Wandlers für Elektrofahrzeuge beginnt mit dem tatsächlichen Lastbedarf, dem Ausgangsstrom und der Eingangsspannung. Dauerleistung, Spitzenbedarf, Batterieladung und thermische Grenzwerte müssen zusammenwirken. Wählen Sie eine Wandlerleistung, die die verifizierten Last-, Spannungs-, Wärme-, Transienten- und Systemreserveanforderungen ohne unnötige Überdimensionierung erfüllt. Validieren Sie die Spezifikationen durch Tests auf Fahrzeugebene, bevor Sie das Design fertigstellen. Wenn Sie einen DC/DC-Wandler für eine EV-Plattform dimensionieren, kann Ihnen Landworld dabei helfen, Leistungsniveau, Eingangs-/Ausgangsspannung, Kühlung, Verpackung und Integrationsanforderungen anhand des tatsächlichen Niederspannungslastprofils des Fahrzeugs zu bewerten.
A: Listen Sie alle Niederspannungslasten auf, ermitteln Sie den gleichzeitigen Betriebsbedarf und berücksichtigen Sie das Laden der Batterie. Wählen Sie einen Konverter, der Dauerbedarf, Spitzenlasten und gerechtfertigte Designmargen unterstützt.
A: Bei der Auswahl des EV-DC-DC-Wandlers müssen Eingangsspannungsbereich, Ausgangsstrom, thermische Leistungsminderung, Effizienz und Einschwingverhalten berücksichtigt werden. Eine geeignete Nennleistung allein kann keinen stabilen Betrieb garantieren.
A: Teilen Sie die erforderliche Ausgangsleistung durch die Nennausgangsspannung. Beispielsweise erfordert eine 900-W-Last bei 12 V 75 A, bevor zusätzliche Designspielräume berücksichtigt werden.
A: Bei der Auswahl des DC-DC-Wandlers für Elektrofahrzeuge müssen sowohl aktive elektrische Lasten als auch das Laden der Niederspannungsbatterie berücksichtigt werden. Überprüfen Sie die Ladegrenzen des Akkus und den erwarteten gleichzeitigen Bedarf, um eine unzureichende Kapazität zu vermeiden.
A: Bei einem unterdimensionierten Wandler kann es zu Überhitzung, Spannungsabfällen oder Schutzabschaltungen kommen. Überprüfen Sie den Spitzenbedarf, den Dauerstrom und die thermische Leistungsreduzierung, um diese Probleme zu vermeiden.
