Un veicolo elettrico sottodimensionato Il convertitore CC/CC può causare cadute di tensione, surriscaldamento e arresti elettrici imprevisti. Un'unità sovradimensionata, tuttavia, può aumentare i costi e sprecare prezioso spazio di installazione. Il convertitore trasferisce l'energia dalla batteria di trazione ad alta tensione all'impianto elettrico a bassa tensione del veicolo. La corretta selezione del convertitore CC/CC EV richiede il bilanciamento di potenza continua, domanda di picco, compatibilità di tensione e condizioni operative. Quindi, come si determina la giusta potenza del convertitore? Questa guida spiega come calcolare i carichi a bassa tensione, valutare i requisiti di corrente e tenere conto della ricarica della batteria. Imparerai anche come valutare l'efficienza, le prestazioni termiche e la risposta ai transitori prima di effettuare la selezione finale.

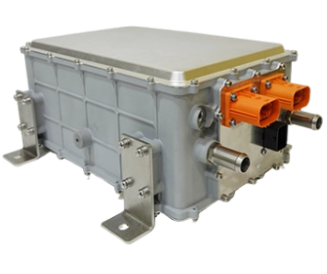

Un convertitore DC/DC EV trasferisce l'energia dalla batteria di trazione ad alta tensione al sistema elettrico a bassa tensione. A seconda dell'architettura del veicolo, questo sistema può utilizzare un bus da 12 V, 24 V o 48 V. Fornisce apparecchiature come centraline elettroniche, illuminazione, sensori, pompe, ventilatori e sistemi di infotainment.
Inizia creando un inventario a carico completo. Registra la potenza nominale, la corrente operativa, il ciclo di lavoro e il comportamento di avvio di ciascun componente. Identificare inoltre quali dispositivi funzionano simultaneamente durante la guida normale o in condizioni impegnative.
Separare i carichi in tre gruppi pratici:
Carichi continui: unità di controllo, sensori e altre apparecchiature in funzione durante la guida.
Carichi intermittenti: ventole di raffreddamento, pompe, attuatori e accessori attivati quando necessario.
Carichi di punta: dispositivi che assorbono temporaneamente corrente elevata durante l'avvio o il funzionamento improvviso.
Questa classificazione aiuta a evitare di sottovalutare la domanda di energia effettiva. Si evita inoltre di aggiungere il valore nominale massimo di ogni componente quando tali carichi non possono verificarsi contemporaneamente.
Calcola la domanda continua aggiungendo la potenza consumata dai componenti che funzionano simultaneamente. Quindi stimare la domanda di picco utilizzando combinazioni realistiche di carichi attivi. L'avvio del motore, il movimento dell'attuatore e l'attivazione simultanea degli accessori possono aumentare temporaneamente la corrente.
Considera questo calcolo del carico illustrativo:
Carica categoria |
Potenza stimata |
Condizioni operative |
Centraline e sensori |
100 W |
Continuo |
Illuminazione e infotainment |
250 W |
Variabile |
Pompe e ventole di raffreddamento |
350 W |
Intermittente |
Domanda transitoria aggiuntiva |
200 W |
Breve durata |
In questo esempio, il carico continuo combinato raggiunge 700 W. Se sono necessari temporaneamente altri 200 W, il sistema potrebbe richiedere 900 W. Queste cifre sono illustrative e richiedono la verifica rispetto alle specifiche effettive dei componenti. Il calcolo finale deve includere anche la ricarica della batteria a bassa tensione, ove applicabile. Altrimenti, il convertitore selezionato potrebbe supportare l'elettronica attiva ma avere difficoltà a ricaricare la batteria.
Il convertitore deve corrispondere all'architettura a bassa tensione del veicolo. Tuttavia, la sola tensione nominale non definisce il requisito completo. Gli ingegneri devono inoltre stabilire limiti accettabili di tensione di uscita, ondulazione, deviazione transitoria e tensione di carica.
Ad esempio, un sistema elettrico a 12 V potrebbe richiedere una tensione di carica superiore alla tensione nominale del bus. Il valore corretto dipende dalla chimica della batteria, dai requisiti di gestione della batteria e dalle specifiche del veicolo.
Prima di confrontare i convertitori, verificare quanto segue:
Tensione di uscita nominale e intervallo operativo consentito.
Corrente di uscita continua massima.
Corrente di picco di breve durata e durata consentita.
Requisiti di regolazione dell'ondulazione e dei transitori in uscita.
Compatibilità con la batteria a basso voltaggio e l'elettronica collegata.
Queste specifiche aiutano a determinare se il convertitore può mantenere un'alimentazione stabile in caso di carichi variabili.
La corrente in uscita dipende dalla potenza erogata e dalla tensione operativa. Per un dato requisito di potenza, una tensione di uscita inferiore richiede più corrente, mentre una tensione più elevata richiede meno corrente.
Supponiamo che il sistema richieda 900 W con una tensione di uscita nominale di 12 V. La corrente calcolata è 75 A. Questo valore rappresenta la potenza richiesta nelle condizioni indicate, non una selezione completa dei componenti.
A 24 V, per fornire gli stessi 900 W sono necessari 37,5 A. Una tensione bus più elevata riduce quindi la corrente per un fabbisogno energetico equivalente. Ciò influisce sulle dimensioni dei cavi, sulla selezione dei connettori, sui valori nominali dei fusibili e sulle perdite di distribuzione.
Il convertitore selezionato deve soddisfare i propri requisiti di corrente nell'intervallo di tensione di uscita specificato. Gli ingegneri dovrebbero inoltre verificare la corrente nominale dei cablaggi e dei dispositivi di protezione associati.
I carichi reali dei veicoli variano nel tempo. Tolleranze di produzione, accessori futuri, condizioni ambientali e modelli operativi incerti possono aumentare la domanda. Un margine di progettazione adeguato aiuta a soddisfare queste variazioni.
Tuttavia, una percentuale di sovradimensionamento universale non è adatta a tutti i veicoli elettrici. Calcola invece il margine in base ai profili di carico misurati e ai requisiti tecnici documentati.
Controllare separatamente le valutazioni continue e di picco. Un convertitore in grado di fornire elevata potenza per diversi secondi potrebbe non sostenere tale uscita in modo continuo. Al contrario, una capacità eccessiva può aumentare i costi, il peso e le esigenze di imballaggio. L'obiettivo è selezionare una valutazione che soddisfi i requisiti verificati senza sovradimensionamenti inutili.
La tensione della batteria di trazione di un veicolo elettrico cambia durante il funzionamento. Lo stato di carica, le condizioni di ricarica, la temperatura e la richiesta di energia possono influenzare la tensione di ingresso disponibile. Pertanto, la scelta del convertitore DC/DC EV deve considerare le tensioni operative minima e massima della batteria. Un convertitore valutato solo per la tensione nominale della batteria potrebbe non riuscire a regolare la propria uscita in condizioni operative estreme.
Controllare l'intervallo di ingresso specificato del convertitore rispetto all'inviluppo completo della tensione della batteria del veicolo. Confermare che sia in grado di mantenere l'uscita a bassa tensione richiesta in tutto questo intervallo. La specifica dovrebbe inoltre identificare eventuali condizioni che riducono la potenza di uscita disponibile. Alcuni convertitori non possono fornire la loro potenza nominale massima su ogni tensione di ingresso. Per un riferimento a livello di prodotto, Landworld's Il convertitore CC/CC da 6 kW supporta un intervallo di ingresso di 400–750 V CC e un'uscita a bassa tensione di 27,5 V CC per sistemi elettrici del veicolo a 24 V.
La tensione di ingresso può cambiare durante l'avvio, l'accelerazione, la frenata rigenerativa e le transizioni tra gli stati operativi del veicolo. Il convertitore deve tollerare i disturbi previsti all'interno dell'architettura elettrica. Esaminare le soglie di sottotensione e sovratensione, il comportamento di avvio, le condizioni di arresto e le prestazioni di ripristino. Questi dettagli aiutano a determinare se il convertitore rimane stabile durante le normali transizioni.
Considera anche il modo in cui il veicolo controlla la distribuzione dell'energia ad alta tensione. La batteria di trazione può imporre limiti operativi oppure il controller del veicolo può scollegare l'alimentazione ad alta tensione in determinate condizioni. La progettazione deve tenere conto di questi stati anziché presupporre una disponibilità continua di energia. I test a livello di sistema possono rivelare problemi che i calcoli della tensione statica non rilevano.
Ogni convertitore genera calore durante la conversione di potenza. Le sue perdite dipendono dalla potenza operativa, dall'efficienza, dalla progettazione elettrica e dalle condizioni ambientali. Il calore eccessivo può innescare un declassamento termico o ridurre la durata dei componenti. Esaminare le prestazioni termiche del convertitore a carichi continui tipici e massimi. Considerare la temperatura ambiente, il design della custodia, la posizione di montaggio, il flusso d'aria e il refrigerante disponibile.
I requisiti di raffreddamento variano in base all'applicazione. Alcuni progetti utilizzano la convezione naturale, mentre altri si affidano al raffreddamento ad aria forzata o a liquido. La scelta corretta dipende dalla densità di potenza e dalle condizioni di installazione. Ancora più importante, controllare la del produttore . curva di declassamento Un convertitore classificato per una determinata potenza in condizioni di riferimento può supportare meno potenza a temperature più elevate. L'unità selezionata deve soddisfare il carico richiesto dopo il declassamento applicabile.
Il picco di efficienza non racconta tutta la storia. Un convertitore CC/CC per EV può funzionare a carichi diversi durante un ciclo di guida. La sua efficienza alla domanda tipica può quindi essere importante tanto quanto la sua efficienza massima.
L'efficienza descrive quanta energia in ingresso diventa potenza in uscita utile. L'energia rimanente viene persa durante la conversione, principalmente sotto forma di calore. Ad esempio, un convertitore che fornisce 900 W con un'efficienza del 90% assorbe circa 1.000 W di potenza in ingresso. Le sue perdite di conversione sono quindi di circa 100 W. Questi dati sono illustrativi e non sono specifiche per un prodotto particolare.
Confronta l'efficienza a carichi bassi, tipici ed elevati. Controllare anche il consumo in standby durante il parcheggio o il funzionamento a basso consumo. Insieme, queste misurazioni aiutano a valutare il consumo di energia, la generazione di calore e i requisiti di raffreddamento.
Il convertitore spesso supporta sia i carichi attivi del veicolo che la ricarica della batteria a bassa tensione. La sua classificazione deve soddisfare la domanda combinata quando è possibile il funzionamento simultaneo. Inizia identificando la chimica della batteria e la strategia di ricarica. Confermare la tensione di carica richiesta, la corrente di carica massima, i limiti di temperatura e i requisiti di gestione della batteria.
Successivamente, stimare la richiesta di ricarica in condizioni realistiche. Una batteria può accettare correnti di carica diverse a seconda del suo stato di carica e della temperatura. Pertanto, l'utilizzo della corrente di carica teorica massima in ogni scenario operativo potrebbe sovrastimare la domanda. Tuttavia, ignorare la richiesta di ricarica può produrre un design sottodimensionato. Il calcolo dovrebbe coprire i carichi attivi e la potenza di carica richiesta dalla strategia operativa prevista del veicolo.
Alcuni componenti elettrici assorbono molta più corrente durante l'avvio che durante il funzionamento stabile. Pompe, ventole, attuatori e carichi capacitivi possono creare transitori brevi ma impegnativi. Esaminare la risposta transitoria del convertitore, la capacità di corrente di picco, la deviazione della tensione e il tempo di ripristino. Questi parametri indicano quanto bene gestisce i cambiamenti improvvisi di carico.
Consideriamo una situazione in cui le ventole di raffreddamento si avviano mentre i sistemi di illuminazione e controllo sono già in funzione. Il conseguente aumento di corrente potrebbe causare un calo della tensione di uscita. I componenti elettronici sensibili potrebbero ripristinarsi se la tensione non rientra nell'intervallo consentito. Prova combinazioni realistiche di eventi di commutazione. Non fare affidamento esclusivamente sui calcoli della potenza in stato stazionario. Confermare inoltre che qualsiasi capacità di sovraccarico specificata duri abbastanza a lungo per l'evento operativo previsto.
Le funzioni di protezione aiutano a prevenire danni durante condizioni operative anomale. Tuttavia, non possono compensare una potenza nominale errata o specifiche elettriche incompatibili. Controllare la risposta del convertitore a sovracorrente, cortocircuiti, sovratemperatura, sottotensione in ingresso e sovratensione in uscita. Confermare il comportamento di arresto e riavvio, inclusa l'eventuale sequenza di ripristino richiesta.
Anche i requisiti di isolamento e il coordinamento dell'isolamento devono corrispondere a quelli del veicolo architettura ad alta tensione . Esaminare i requisiti applicabili in materia di sicurezza elettrica automobilistica e compatibilità elettromagnetica. Infine, confermare la compatibilità con i sistemi di diagnostica e controllo del veicolo. La segnalazione dei guasti e il comportamento di spegnimento prevedibile sono particolarmente importanti quando l'alimentazione a bassa tensione supporta apparecchiature legate alla sicurezza.
Due convertitori con potenza nominale simile potrebbero funzionare diversamente nelle condizioni operative effettive. I loro intervalli di ingresso, i limiti di corrente, il comportamento termico e le prestazioni transitorie possono variare considerevolmente.
Utilizzare un processo di confronto coerente anziché selezionare solo in base alla potenza. Esamina insieme queste specifiche:
Potenza di uscita continua e capacità di corrente di picco.
Intervallo completo di tensione in ingresso e regolazione dell'uscita.
Curve di efficienza e declassamento termico.
Metodo di raffreddamento, dimensioni, montaggio e collegamenti.
Funzioni di protezione e comportamento di risposta al guasto.
Durabilità ambientale, resistenza alle vibrazioni e requisiti di qualificazione automobilistica pertinenti.
Verificare inoltre se lo spazio di installazione disponibile supporta i collegamenti elettrici e di raffreddamento richiesti. Un convertitore che soddisfa i calcoli elettrici potrebbe comunque non essere adatto ai vincoli di imballaggio del veicolo.
Prima di finalizzare il progetto, documentare i calcoli e verificare il convertitore selezionato rispetto alle condizioni operative reali.
1. Inventariare tutti i carichi a bassa tensione e i relativi schemi operativi.
2. Calcolare la domanda continua e la domanda di picco simultanea realistica.
3. Includere la potenza necessaria per caricare la batteria e margini di progettazione giustificati.
4. Verificare la tensione di uscita, la corrente e l'intero intervallo di ingresso ad alta tensione.
5. Controllare il declassamento termico e l'efficienza a carichi rappresentativi.
6. Confermare la protezione, la gestione dei guasti e i relativi requisiti di sicurezza.
7. Testare l'avvio, il carico massimo sostenuto, le condizioni calde e le transizioni di carico.
I test dovrebbero utilizzare i limiti operativi effettivi e i criteri di accettazione del veicolo. Registra la tensione di uscita, la corrente, la temperatura e il comportamento dei guasti durante scenari rappresentativi. Se necessario, utilizzare un banco prova idoneo prima dell'integrazione sul veicolo. La simulazione può aiutare a esplorare gli estremi operativi, ma dovrebbe supportare piuttosto che sostituire la convalida hardware richiesta.
La scelta corretta del convertitore CC/CC EV inizia dalla domanda effettiva di carico, dalla corrente di uscita e dalla tensione di ingresso. Potenza continua, picco di domanda, carica della batteria e limiti termici devono funzionare insieme. Scegli una potenza nominale del convertitore che soddisfi i requisiti verificati di carico, tensione, termici, transitori e di margine del sistema senza sovradimensionamenti inutili. Convalida le sue specifiche attraverso test a livello di veicolo prima di finalizzare la progettazione. Se stai dimensionando un convertitore CC/CC per una piattaforma EV, Landworld può aiutarti a valutare il livello di potenza, la tensione di ingresso/uscita, il raffreddamento, l'imballaggio e i requisiti di integrazione rispetto all'effettivo profilo di carico a bassa tensione del veicolo.
R: Elenca tutti i carichi a bassa tensione, identifica la domanda operativa simultanea e tiene conto della ricarica della batteria. Seleziona un convertitore che supporti domanda continua, carichi di picco e margini di progettazione giustificati.
R: La scelta del convertitore DC DC EV deve considerare l'intervallo di tensione di ingresso, la corrente di uscita, il declassamento termico, l'efficienza e la risposta ai transitori. Una potenza adeguata da sola non può garantire un funzionamento stabile.
R: Dividere la potenza di uscita richiesta per la tensione di uscita nominale. Ad esempio, un carico di 900 W a 12 V richiede 75 A, prima di considerare ulteriori margini di progettazione.
R: La scelta del convertitore DC DC EV deve tenere conto sia dei carichi elettrici attivi che della ricarica della batteria a bassa tensione. Controllare i limiti di carica della batteria e la domanda simultanea prevista per evitare una capacità insufficiente.
R: Un convertitore sottodimensionato potrebbe surriscaldarsi, subire cadute di tensione o innescare arresti di protezione. Controllare la domanda di picco, la corrente continua e il declassamento termico per prevenire questi problemi.
